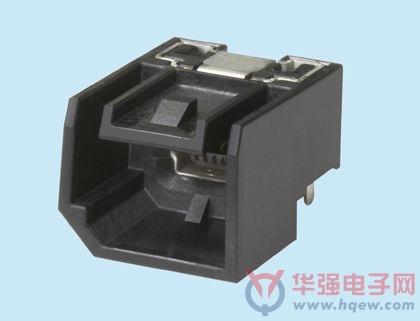

SMK开售新款车载设备用一体型5P连接器
SMK最新开发和发售了支持USCAR-30标准的车载设备用一体型5P连接器。
本产品是在导航仪、ECU等车载设备之间可通过USB、LVDS或以太网等信号连接的连接器。在民用市场畅销的USB连接器(miniB型)上添加了外壳和耳扣,实现了坚固的结构。此外,通过将外壳、耳扣与连接器实现一体化,可一次性贴装完成,为简化贴装工序及组装操作性做了贡献。
而且,在电路板上自立,在连接器上面设置了贴装吸附区,从而还能支持自动贴装。支持USCAR-30标准的连接器主要标准搭载于美国汽车厂商,扩展了市场,SMK将会扩大本产品的销路。
详细内容
1.产品名称
支持USCAR-30标准 5P连接器
图号: CSS5305-5HXXF
2.特点
1) 符合USCAR-30标准。
2) 符合USB2.0标准。
3) 设置了吸附面,可支持自动贴装。
4) 符合RoHS指令的环保产品。
3.用途
导航仪,后座显示器,汽车音响 等
4.主要规格
1) 额定电压电流 :5V DC(RMS) 1A
2) 接触电阻 :20mΩ及以下
3) 绝缘电阻 :DC100V 、1分钟后、100MΩ及以上
4) 耐电压 :AC100V、 1分钟(但是不得出现电弧、绝缘破坏等异常)
5) 使用温度范围 :-40℃~+85℃
5.发售年月
2014年8月
6.产能
500,000个/月
7.样品价格
100日元/个
