详解可自动定标的高精度磁场测量仪设计

本文介绍的是可自动定标的高精度磁场测量仪的设计，该测场仪以单片机为核心，采用串行存储器扩大了磁场测量范围，采用压控恒流源技术解决了霍尔探头更换后的定标问题。具有自动量程转换功能，并能同时测量磁场频率,特别适合于磁场大、类型未知的测量场合。

该测量仪可以完成对稳恒场，脉冲场峰值，交变场正负峰值、峰峰值及其频率的测量，同时具有自动测量功能。

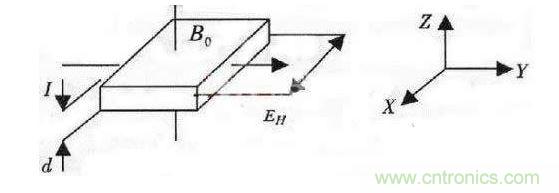

图1：霍尔效应原理图

测量原理

霍尔效应的基本原理如图1所示。在Y方向通以电流I，并在Z方向施加磁感应强度为90的磁场，那么载流子在X方向受到洛仑兹力作用而在两端产生霍尔电动势EH。根据霍尔效应制造的霍尔器件是具有一定形状的半导体薄片，其霍尔电动势为：EH=RH（IB0/d）（1）式中，RH为与材料有关的霍尔系数，d为霍尔器件的厚度，I为流过霍尔器件的电流，Bo为外磁场的磁感应强度。对一个霍尔器件而言，在电流I恒定的情况下，EH与外磁场Bo成正比，设比例系数K=RH。因此，对于不同的霍尔传感器，可以通过改变工作电流I，使其具有相同的比例系数。霍尔器件的定标就是确定霍尔电动势EH与外磁场Bo的比例关系。所以在霍尔器件的线性区，可以通过改变工作电流I，使其达到预先设置的霍尔电动势EH与外磁场Bo的比例关系，从而完成线性区的定标。把对应工作电流下的非线性区霍尔电动势与外磁场Bo作成数据表格存储在一个串行的E2PROM中，测量时就可以通过查表和线性拟合的方法求得外磁场Bo。因此，只需在霍尔器件探头上封装一个串行E2PROM，将该探头的工作电流和对应的非线性区表格存储在其中即可。更换探头后磁场测量仪的CPU可以从E2OPROM中取得该探头的工作电流，然后调节一个可控的恒流源完成定标工作。

硬件设计

该仪器的硬件电路主要由主控电路、定标电路、信号处理与采集电路、频率测量电路等组成。

主控电路

主控电路以AT89C52为核心，包括一个双通道A/D转换器MAXlll、两个D/A转换器MAX541、经8279扩展的键盘显示电路、一个定标参数存储器X24128以及与上位机通讯的RS232接口。为了减少干扰，在模拟电路与数字电路之间加有光电隔离电路。A/D转换器MAXlll的一路用来检测调零电路输出，另一路用来采集保持后的感应电压信号。两个D/A转换器MAX541中的一个用来输出霍尔不等位电势的补偿电压，另一个用来控制压控恒流源。经8279扩展六个按键：电源键、定标键、调零键、量程转换键、自动测量键、显示暂停键，键盘以中断方式工作。同时经8279扩展出双8位的数字表头，一个用来显示交变磁场频率，另一个由软件控制根据不同的磁场显示不同数值。当测量稳恒场时，显示磁场值;当测量脉冲场时，显示峰值;当测量交变磁场时，由软件控制依次显示正、负峰值及峰峰值，显示时间间隔由软件控制为5s，当按下显示暂保持键时，保持当前显示数据，再次按显示保持键，显示下一个数据。参数存储器X24128与霍尔器件封装在一起，通过串行总线和主机相连。定标电路设计及工作原理定标电路主要由一个压控恒流源和提供控制电压的D/A转换电路组成。压控恒流源由两个高阻型双运算放大器LM358构成，其原理图如图2所示。

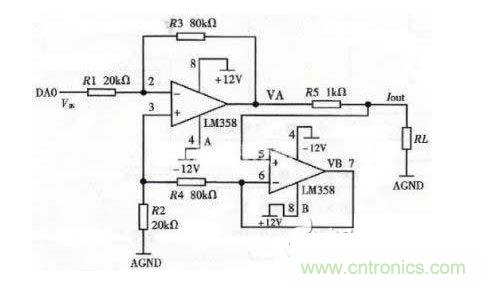

图2：压控恒流源原理图

从图中可得出：Iout=—4VIN（mA）式中，VIN由16位D/A转换器MAX541提供，可在0～2.5V之间以0.04mV的分辨率调节。那么恒流源电流可在0～10mA之间以0.161μA的分辨率调节，完全可以满足一般霍尔器件的恒流工作要求。

信号处理与采集电路

为了对不同类型磁场进行高精度测量，本系统信号处理电路由程控放大电路、数字调零电路、峰值检测与保持电路组成。处理后信号的采集由MAXlll通道1完成。

数字调零电路

由于制作工艺的原因，霍尔器件总有不等位电势存在。为了适应自动测量的需要，不等位电压的补偿由数字调零电路实现，其原理图如图4所示。该电路实际上是由两个运算放大器构成的加减运算电路。在系统初始化时，对不同量程进行调零，并将对应的补偿电压数值存在RAM中;测量过程中量程转换或手动选择量程后，可直接查询相应的数值，由D/A转换器输出补偿电压。由于采用了高精度的A/D和D/A转换器，调零后的不等电位小于0.1mV。

峰值检测与保持电路

为了测量脉冲磁场和交变磁场的峰值，本系统含有由采样保持器LF398［5］和逻辑控制电路组成的正负峰值检测保持电路。正峰值检测保持电路原理图如图 5所示。LF398的控制端8的逻辑值E=（A+B）*D，当E为高时LF398处于跟随状态，输出电压等于输入电压;当E为低时LF398处于保持状态，输出保持不变。峰值保持电路的工作过程是：当进行数据采集时，使P2.0置低电平，P2.1置高，这样LF398的控制端完全取决于LM319比较器的输出端。LM319的输出电平可由LF398的输出电压Vo和输入电压Vin比较的结果决定。当输入电压Vin高于输出电压Vo时，LF398的逻辑控制被置成高电平，使LF398处于跟随状态;当输入电压Vin达到峰值而下降时，LF398的逻辑控制端被置成低电平，使LF398处于保持状态，从而实现了对“峰值”的保持。在采样状态，为了使保持下来的峰值不被下一个不同的峰值冲掉，当检测到P1.2被置成低电平（LF398已经取得峰值）时，使 P2.1脚置低电平，从而封锁了输入信号。在测量稳恒磁场和交变磁场时，为了提高准确度，常需要转换量程。每次转换量程后，先把P2.0和P2.1置高，使LF398处于跟随状态，延时50μs，使得LF398的输出和输入相等;然后将P2.0置低，进入峰值检测状态，即可完成量程转换。负峰值检测电路只是在正峰值检测电路之前加了一个反相器，逻辑控制部分由P1.3、P2.2、P2.3完成。保持下来的峰值经一个模拟开关CD4051后由MAXlll的通道1检测。

频率测量

由于AT89C52含有三个定时计数器，测量频率非常简单方便，只需对调零后的输出信号进行适当的放大，其后经过一个过零滞回比较器整形后得到方波信号，再通过一个四分频器输入到AT89C52的计数器T1和外部中断INT0即可。为了更加准确地测量频率，当信号频率高于5kHz时用测频法，即关中断 INT0，把定时器TO设定一个时间to，开计数器T1，计数器溢出一次，则把内存中某个单元加1;若to时间内计数值为N1，可求得被测信号的频率为 4Nl/to。频率低于5kHz时用测周期法，即关计数器T1，开定时器TO，中断INT0以边沿方式触发，发生第一次中断时，TO计时为t1，再次发生中断时关掉中断，此时计数器TO计时为t2，则被测信号的周期T=（t2-t1）/4、f=4/（t2-t1）。为了测较低的信号频率，可以使TO循环计数。由于加了四分频，该方法可测小于2MHz的信号。

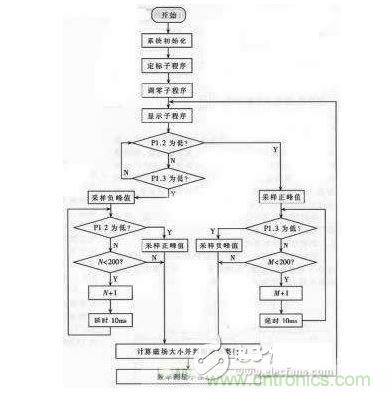

图3：仪器软件流程图

仪器的软件设计

仪器软件采用汇编语言编写，包括主程序、定标子程序、调零子程序、数据采集子程序、显示子程序、键盘中断服务子程序、频率测量程序、A/D转换程序、D /A转换程序、计算磁场大小子程序等。系统默认为自动测量模式，选择最大量程。在键盘中断程序中，不同的键被按下，执行不同的程序。在数据采集子程序中，判断是否为手动，若是则直接采集，并保存数据。若不是则判断量程是否合适，不合适则转换量程重新测量，并保存上次测量值。若转换后测量为零，说明为脉冲场，以上次测的值为准。因此，对于脉冲场，若知道其场强范围，最好手动选择量程。仪器软件流程图如图3所示。该测场仪以单片机为核心，采用串行存储器扩大了磁场测量范围，采用压控恒流源技术解决了霍尔探头更换后的定标问题。该仪器具有自动量程转换功能，并能同时测量磁场频率，其磁场的测量范围为：0.01mT～6T，测量精度优于量程的±0.2%，特别适合于磁场大、类型未知的测量场合。
