具有电压指示的蓄点知保护电路设计

本文为大家介绍的是一款具有电压指示功能的蓄电池保护电路，当蓄电池电压处于正常范围的电压值时电路正常供电，一旦其电压低于某一电压值即停止对外放电，同时伴有指示灯闪烁显示。

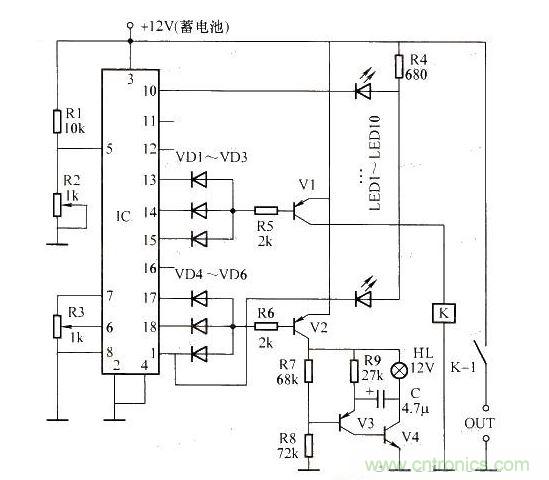

这是一款具有电压指示功能的蓄电池保护电路，当蓄电池电压处于正常范围的电压值时电路正常供电，一旦其电压低于某一电压值即停止对外放电，同时伴有指示灯闪烁显示。路如图所示。

具有电压指示的蓄点知保护电路电电路工作原理：由图可知，IC及外围元件组成蓄电池电压检测电路，IC为10点LED电平指示集成电路，当IC指示输出电压时其对应的某个输出端为低电平，并使对应的一只LED点亮，以指示此时蓄电池的电压大小。R1、R2组成分压器，从R2两端取出检测电压送至IC的输入端（第5脚）。当蓄电池电压处于正常电压范围时，则IC第13～15脚中的某脚为低电平，因此V1导通使继电器吸合，其动合触点K－1接通，电路“OUT”端输出电压。由于该电路中IC的工作方式设置为点状方式，当电池电压变化时其对应的指示输出端被选通，且与之相对应的LED管被点亮，并根据电池电压的正常与否，将继电器触点K1断开或接通。该电路中，当蓄电池电压低于其放电电压的最低值时，将使IC第17、18、1脚中的某脚选通，由晶体管V3、V4构成的简易振荡电路获得工作电压而起振，使闪烁指示灯HL不断闪烁，以提醒人们此时需要对蓄电池进行充电。该指示灯HL的闪烁频率可由电阻R8、电容C来确定，电子爱好者可自行选择。当V2导通时，V1处于截止状态，在指示灯HL闪烁显示时电器触点K-1断开，使蓄电池停止向负载电路供电，从而保护了蓄电池。用来显示蓄电池电压大小的显示装置由LED1～LED10组成，在每只LED下方应标出与蓄电池相对应的电压大小。当某只LED点亮时便可直观地了解到此时电池电压的变化情况。元器件选择：IC为10点LED电平指示驱动集成电路LM3914，LED1～LED10选用2×5mm绿色发光二极管，组成显示阵列。二极管VD1～VD6选用lN4148，晶体管V1～V3选用C9O12，V4选用D882*率管。HL为12V灯泡外加红色罩。继电器K可根据需要选用合适的12V直流继电器，电阻均为具有1／8W功率的碳膜电阻，R2为可调电阻。
