一款自激反馈开关稳压电源电路设计

开关稳压电源的电路设计方法不只一种，这里为大家介绍一种自激反馈开关稳压电源电路设计，该开关稳压电源电路设计有别于其他的普通开关电源设计，到底有什么好的优点呢？请看下文详细的自激反馈开关稳压电源电路设计。

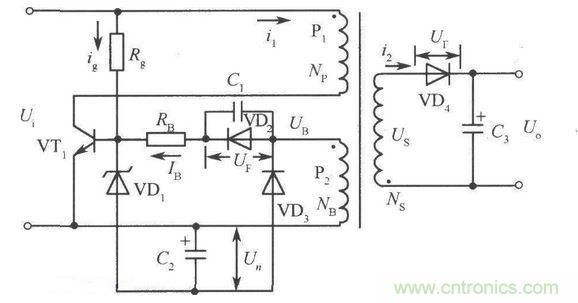

自激反馈开关稳压电源基本原理如图所示。当加上输入电压时，电流经Rg流向开关管VTl的基极，使VTl导通，此时变压器副边的二极管反向偏置，无电流流过，于是VTl集电极电流和变压器绕组Np中流动的电流相等。由于是从零启动，因此基极电流不大就能使VTl导通。
