最新型的太阳能微型逆变器方案设计
目前太阳能产业正面临重大转折点。太阳能模组价格快速下滑，不仅有助于产业拜托对于购买电价补贴政策的依赖，也将刺激一般家庭，工商办公室转载太阳能面板的意愿，引爆新一波小型太阳能逆变器系统安装潮。这里向大家介绍几款关于太阳能微型逆变器方案设计。
致力于亚太地区市场的领先电子元器件分销商-大联大控股宣布，其旗下世平为契合市场对于光伏产业的期望，特别推出分别以ADI ADSP-CM408和TI C2000为主芯片的微型逆变器方案。在大联大世平集团的太阳能微型逆变器方案中，除ADI、TI之外，还将Vishay、Toshiba、Avago、Fairchild、Kemet、Atmel、NXP、ONSemi、ST等其他著名厂商的器件整合入系统中，以实现更高的性能和可靠性。目前太阳能产业正面临重大转折点。随着太阳能模组价格快速下滑，德国、意大利等国家已经纷纷达成市电同价，而美国、日本也将在今年年内达到。这样不仅有助于产业拜托对于购买电价（FiT）补贴政策的依赖，也将刺激一般家庭，工商办公室转载太阳能面板的意愿，引爆新一波小型太阳能逆变器系统安装潮。中国的光伏行业处于世界领先地位，而且中国政府还在持续的支持光伏行业的发展。2014 年 1 月 14 日召开的 2014 年全国能源工作会上，国家能源局已经敲定2014年国内新增装机14GW，其中分布式比例占60%左右，地面电站比例占40%左右。加上国家的补贴性政策，分布式电站将会成为未来主流。而且，伴随光伏逆变器价格竞争的红海，以及家用型太阳能系统的安装量激增，微型逆变器的需求也将水涨船高。
太阳能微型逆变器方案：

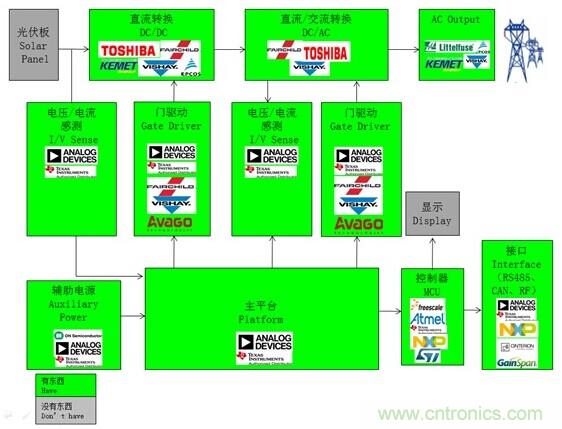

图示1-大联大世平集团太阳能微型逆变器方案架构图
基于 ADI ADSP-CM408 250W 微型逆变器的方案
图示2-基于ADI ADSP-CM408的微型逆变器架构图
方案特点" 为光伏而生的处理器：ADSP-CM408是ADI公司专门为光伏市场开发的一款DSP，它不仅具有传统DSP的高处理性能，同时有更高的采样精度，内部固化的电能计量芯片，更是为开发者省去了不少编写软件的工作。同时，它内部的谐波分析引擎能方便的进行有功，无功功率的计算。" 磁隔离技术的应用：替代了光伏行业传统的光耦隔离，在电流检测、MOSFET驱动、通信、系统电源方面都有合适的产品。为光伏逆变器的设计提供的更可靠的稳定性和更长的使用寿命。同时，可多功能集成的磁隔离产品的为系统节省了更多的PCB 面积。" 安规认证：伴随着光伏市场的规范化与成熟化，安规认证也越来越成为了产品出口的必要条件。ADI 磁隔离产品均通过了UL、VDE、SAA、TUV等认证，ADI 可为客户提供有安规保证的产品。

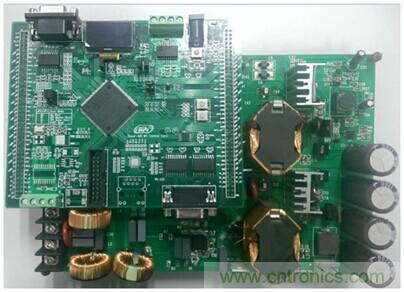

方案照片
基于 TI C2000 200W 的微型逆变器方案
方案框图

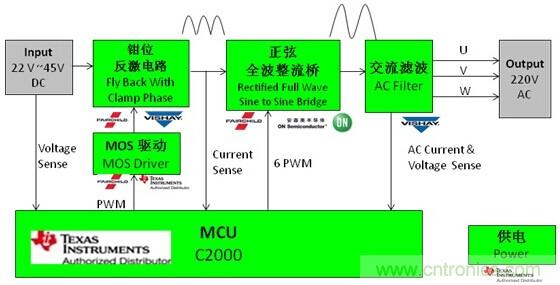

图示3-基于TI C2000的微型逆变器架构图
方案特点 " 输入22V ~ 45V直流 " 输出220V 50Hz交流 " 输出功率200W " 数字控制 " 交错反激拓扑结构 " 转换效率高 " 快速执行MPPT算法 " 输出电压可调
方案照片
