工程师DIY高效低成本LED驱动电源

LED驱动电源的设计至关重要。同时需要考虑的因素也很多，效率、质量成本之间要达到一个平衡。如何找到平衡点，设计出一个较为优异的电源呢？本文介绍一位工程师自己设计的一个小成本电源，仅供大家参考。

方案特点：

隔离方案：能过CE输入：AC85~265V输出：9.05V电流0.7APF值：220V时，0.938(还可以调大一点)THD：15%左右电源效率：82%尺寸：PCB40*25*16整个电源材料成本约人民币8元采用3x3WRM6变压器，变压器原理图如下：

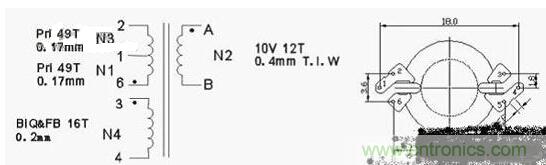

图1：变压器原理图方案原理框图如下：

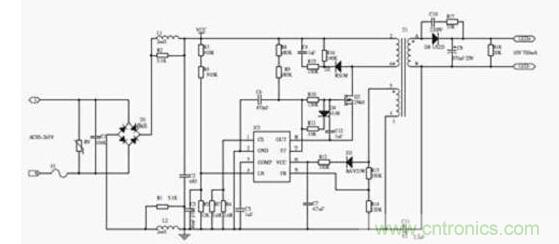

图2：方案原理框图
