跟工程师一起DIY高效低成本LED电源

LED电源的设计需要考虑诸多因素，效率和质量缺一不可，但又不得不控制成本。如何在这三者间找到平衡点就能设计出一个较为优异的电源方案，本文介绍一位工程师自己设计的一个小成本电源方案，仅供大家参考。

方案特点：

隔离方案：能过CE

输入：AC85~265V　　输出：9.05V电流0.7A　　PF值：220V时，0.938(还可以调大一点)　　THD：15%左右　　电源效率：82%　　尺寸：PCB40*25*16　　整个电源材料成本约人民币8元　　采用3x3WRM6变压器，变压器原理图如下：

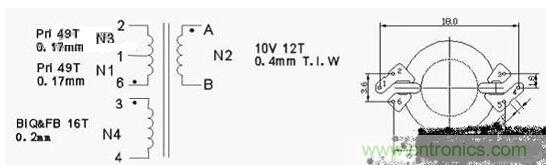

图1：变压器原理图

方案原理框图如下：

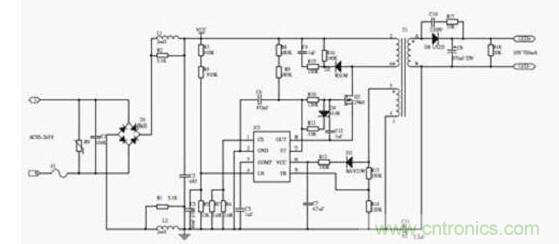

图2：方案原理框图
