一款三态输出的16位缓冲器/线路驱动器设计

本文介绍了一款三态输出的16位缓冲器/线路驱动器设计，具有30欧姆的串联终端电阻，5伏宽容的输入和输出，和三态总线兼容的输出。这种多功能的设备可以作为四位的缓冲区，两个8位缓冲器或一个16位的缓冲区。

该74lvc162244a和74lvch162244a是16位缓冲器/线路驱动器，具有30欧姆的串联终端电阻，5伏宽容的输入和输出，和三态总线兼容的输出。这种多功能的设备可以作为四位的缓冲区，两个8位缓冲器或一个16位的缓冲区。它有一个广泛的电源电压范围从1.2V至3.6V和低功耗。它具有四个输出使能输入，（1OE到4OE）每个控制的3态输出四。一个高的人会导致输出假设一个高阻抗状态。该装置的设计与30Ω串联终端电阻在高和低的输出级，以减少线路噪音。

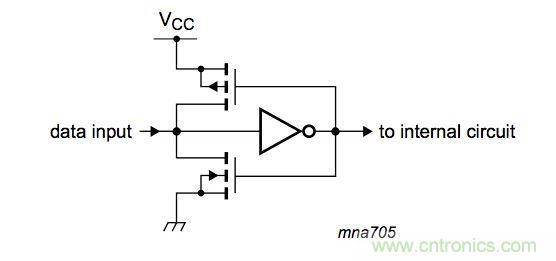

输入可以驱动从3.3V或5V设备。禁用时，高达5.5V可用于输出。这些特性使这些器件在混合3.3V和5V的应用。数据输入总线保持74lvch162244a消除外部上拉电阻必须持有未使用的投入需要。特征　　·5伏宽容的输入/输出为5V逻辑接口　　·宽电源电压范围从1.2到3.6V　　·CMOS低功耗　　·多字节流通过标准引脚架构　　·低电感的多个电源和接地引脚和接地反弹噪声最低　　·直接接口与TTL电平　　·高阻抗时的VCC=0V　　·所有数据输入总线。（74lvch162244a只）　　·符合JEDEC标准
