一款新颖的太阳能LED灯控制器电路设计

太阳能LED灯控制器电路图设计有很多，这里小编为大家带来的是一款新颖的太阳能LED灯控制器电路设计，主要功能体现在天黑后点亮到深夜自动关闭，第二天天亮前自动点亮，天亮后又自动关闭。供大家学习参考。

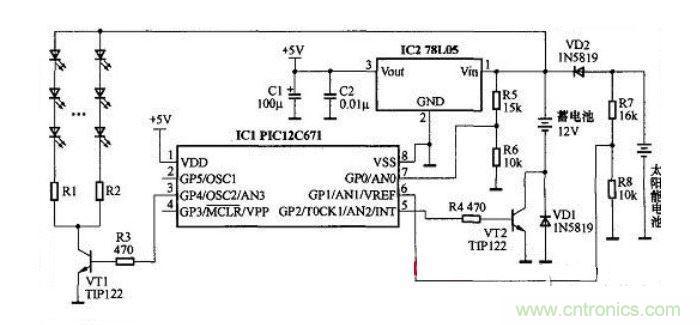

今天为大家分享的是一款新颖的太阳能LED灯控制器电路图。这款太阳能LED灯控制器的功能主要是白天采用太阳能电池板给蓄电池充电，晚上采用两段式点灯，即天黑后点亮到深夜自动关闭，第二天天亮前自动点亮，天亮后又自动关闭。如下图所示。
