经验分享：两种不同的EMC设计布局

我们在做产品时，除了需要考虑完成的功能，同时需要考虑产品的RAMS要求，同样地EMC分析也是一个好的产品必须具备的步骤。什么是RAMS分析？怎样分析？我会在讨论完EMC问题后，为大家慢慢讲解。今天重点说一说EMC设计中的布局。

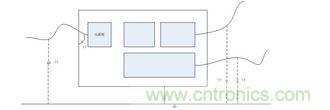

一个产品，没有一个好的布局是不可相像的。比如，机箱的每个面都有引线，暂不说带来的EMC问题，就是从美观和可安装性上来说，就不可能成为一个好的产品。先从结构上说起，我们布局时尽量把引线放在机箱对称的两侧，最好的放在一侧，这样无论是外观，还是可安装性，都是上上之选。下图是一种不好的布局图，也是最常见的。

不管是机笼，还是一块整板，只要你逻辑功能图都如上图一样，那么你就要注意了，右边的电缆到达一定长度时，不管你加不加C1，结果都是一样的：产品不可能通过测试。如果根据下图修改，效果会好很多。

上图最大的特点，就是一侧布局。但这样还是不够，如果有大能量共模干扰耦合到电源线上，虽然能量不会通过板卡内部，但干扰会在电缆接口部分形成局部电压差，很可能烧毁电缆接口芯片，所以需要在电缆与芯片之间的导线上串一个几十欧的电阻，并在电阻与接口芯片之间的信号线与信号参考地上加TVS 管。
