家用变频式电疗仪电路是怎么设计的？

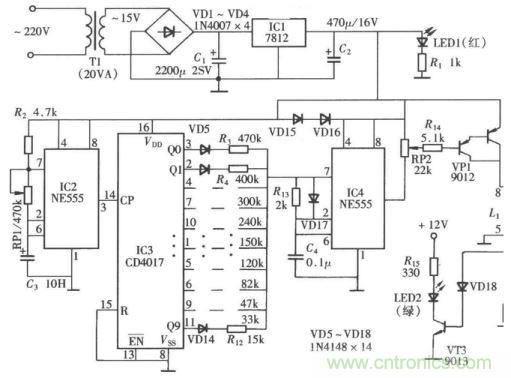

家用电疗仪是很多家庭必备的，用以消除疲劳和作为一些常见病的辅助治疗。但是它是怎么工作的？大概很少人知道吧，本文就为大家通过对家用变频式电疗仪工作原理电路设计图来为大家详解。

家用电疗仪具有十挡自动循环变换输出频率的功能，且其输出脉冲强度和频率变换速度均可自由调节。它输出脉冲宽广的频谱很适易于用作按摩器，以消除疲劳和作为一些常见病的辅助治疗。电路由可变频率式脉冲振荡器、振荡频率变换控制器和脉冲输出电路组成。
