DIY:教你用单片机制作八路无线遥控


八路无线遥控现在市面上有卖的,但是如果自己制作是不是很牛逼?本文就教大家如何用单片机AT89C2051做八路无线遥控,从原理图开始,到视频详解如何DIY八路无线遥控,希望能满足电子发烧友的你们!

今天我来教大家用AT89C2051做八路无线遥控,无线模块我采用了一对315MHZ的接收发射头,首先我们来看一下原理图。

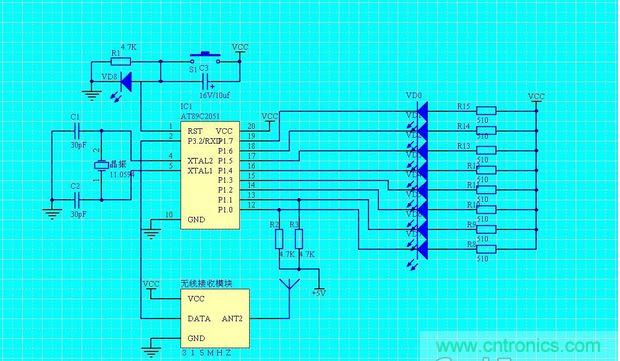

接收部分:

接收部分

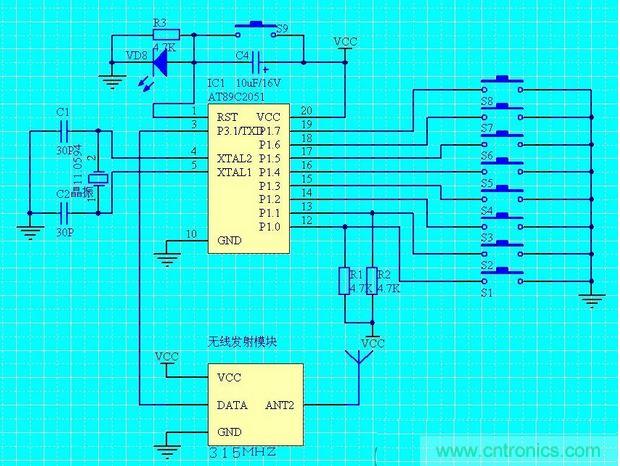

发射部分:

发射部分

图中的VD8是复位指示灯,它的做用是当你按下复位按钮时VD8会发光,这时候复位是好的,如果不发光复位是坏的。图中的VD约58要加限流电阻大00Ω就差不多了,在电路图我就偷个懒不加了,不过焊接的时候一定要加上。还有AT89C2051在p1.0和p1.1口一定要加上拉电阻,下面上焊接图。

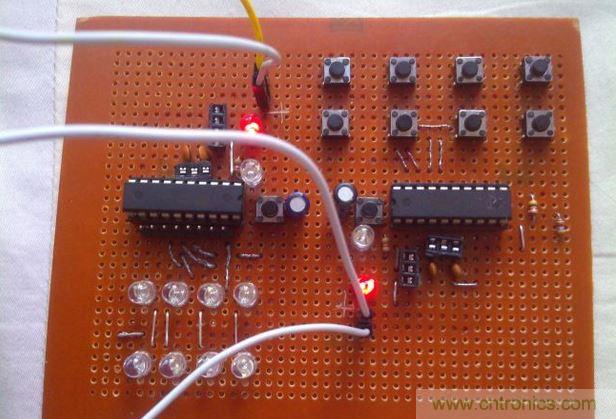

先来个正面照:

先来个正面照

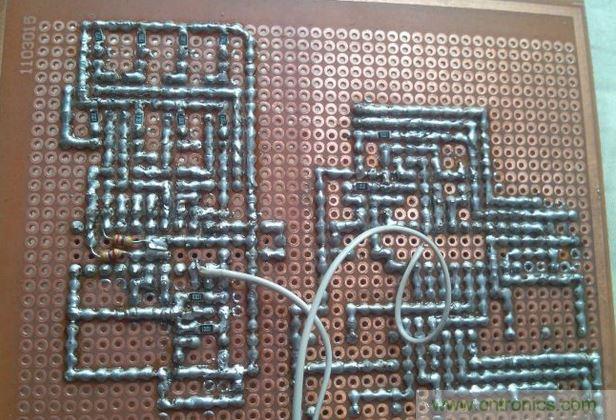

反面照:

反面照

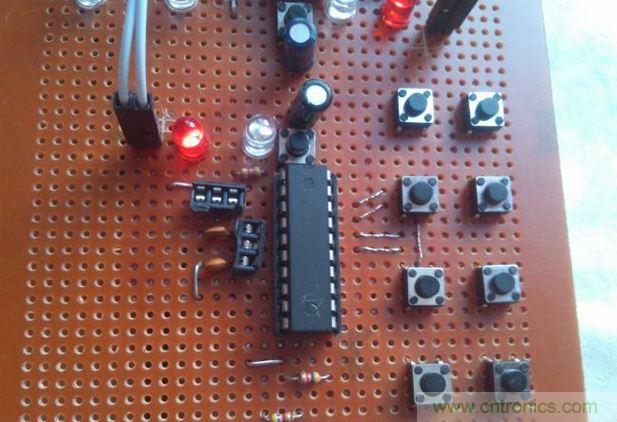

发射部分:

发射部分

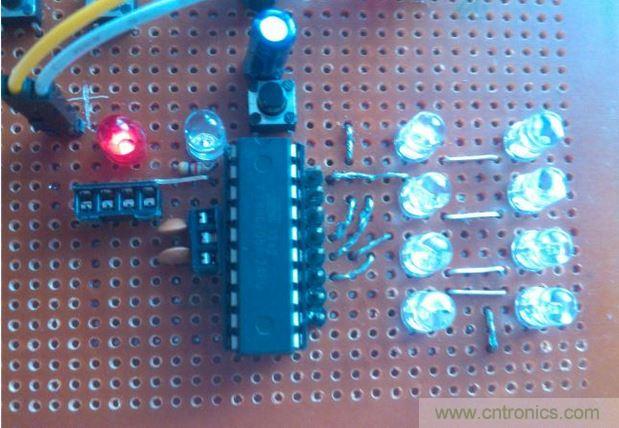

接收部分:

接收部分

由于我的模块坏了现在只能用线把接收和发射部分连接在一起,(那破模块买来就是坏的,坑爹的淘宝)最后借用老师的模块在开发板上试了一下,成功了,然后又经过半天的时间把这板子焊了出来(用了一卷焊锡),最后调试成功,在这里要注意一下焊晶振的时候一定要快点焊是去,否则很容易坏,还有在接收电路哪里我加了一排排针以便日后的扩展(我真是太机智了)。

下面上视频,看看效果。
