AEM科技：USB电源适配器的电路保护方案
现在的手机、平板电脑等智能手持设备功能的不断升级强大，娱乐和个性化的应用也使得设备的电池的续航能力成为其中的一个死角。本文从内部电路重要的安规器件：保险丝的应用角度，说明AEM科技推出的创新型SMD 250VAC FUSE：MF2410系列，适应潮流，如何布局在这类小尺寸AC/DC电源适配器 上的交流应用。
随着当今社会人们手中的手机、平板电脑等智能手持设备功能的不断升级强大，娱乐和个性化的应用也使得设备的电池的续航能力成为其中的一个死角。现实生活中我们可能经常会看到我们周边的朋友随身带个移动电源，没有随身电源就只能随时找地方对设备充电了。因此电源适配器作为标配产品一直成了人们的必需品。从苹果手机的USB电源适配等为代表的小型化适配器越来越受人亲睐，越来越多的电路元器件的SMD小型化封装让以往常见的电源充电器能够做到更加的小巧玲珑，集美观与便携于一体。 本文从内部电路重要的安规器件——保险丝的应用角度，说明AEM科技推出的创新型SMD 250VAC FUSE——MF2410系列 适应潮流，如何布局在这类小尺寸AC/DC电源适配器 上的交流应用，并如何做到我们倡导的“该断时及时断，不该断是不能断，时时保障安全！”的要求呢。作为一款UMF通用模块型保险丝，必须让工程师在设计初考虑满足下述要求。一、结构上最大限度满足小尺寸电源适配器对器件的小体积要求 以USB power Adapter为例，在这个层面上，结构限制了内部元件的体积，例如硬币大小的PCB面积也让SMD元件成了工程师的首选。
图1：整体设计的PCB面积均如硬币大小，可以让外观做到迷你型。
作为安规元件的保险丝，MF2410通用模块保险丝满足了上面的小体积和SMD工艺的需求。相对于传统保险丝的尺寸，MF的体积小优势十分明显。
我们来看看市面上常用的几种保险丝尺寸大小比例：

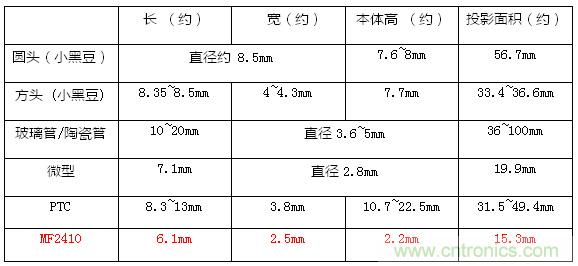

表1：常见保险丝尺寸比较
图2：可以看出MF 通用模块保险丝最大限度满足对体积的要求。
二、适合回流焊与波峰焊的SMT工艺
从生产工艺上讲，AEM 的MF保险丝材料与结构独具特点，这种SMT生产工艺不单省却了不少人工与辅材成本，根据我们对采用SMD fuse的客户原因调查，插件的引脚弯折加工导致fuse本体坏也是其中一种原因。其次，由于电源电路插件的元件必不可少，因此生产工厂有采用波峰焊焊接的方式，保险丝需要承受波峰焊锡高温，与业界其它SMD陶瓷保险丝相比，AEM 的UMF通用模块式保险丝以环氧树脂为基体，电镀通孔的连接方式使熔丝与端头形成可靠的电连接和机械连接，不存在端头焊接受热脱帽现象，耐高温的能力突出。
图3：满足波峰焊、回流焊或手工焊的焊接工艺
三、基于电源电路设计的应用
USB 电源适配器电路属于AC/DC电源线路，典型的开关电源组成如下：

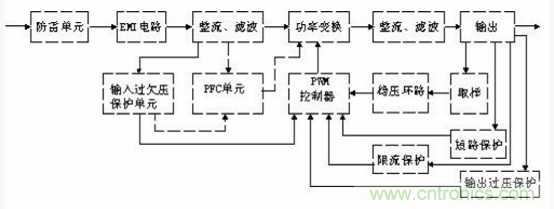

图4：开关电源电路组成框图开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
1、常见输入电路对保险丝的雷击测试考量：1.1、AC 输入防雷电路工作原理：
雷击测试时，由 MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。当然在实际客户应用中，基于成本考虑，大部分厂家对F2、F3只在严酷的环境中使用。典型电路单元如下：

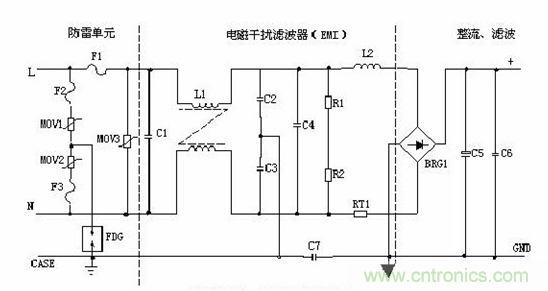

图5：典型电路单元1.2我们来计算差模雷击对保险丝的要求：>>电路若有阻抗(如MLV)，Peak值估计大约为理论值的60~70%；例如，典型的雷击电流波形和参数如下：
图6：典型的雷击电流波形和参数根据IEC最新标准要求四个相位角度测试至少10次，计算：对于差模500v, I2T= 0.5*(250A*70%)^2*30us=0.416 A2S.由此估算：差模500V，需要保险丝的I2t至少0.46 A2S以上，MF2410系列1A 保险丝在在该时间段I2t为0.6A2S，满足500V雷击要求。对于差模1000v, I2T= 0.5*(500A*70%)^2*30us=1.83 A2S.由此估算：差模1000V，要求2以上，MF2410 2A 保险丝在该时间段I2t为3 A2S，因此可以满足该级别雷击的需求。根据欧规EN55024 和国标GB17618标准，通信类消费电子产品电源（charge、Adapter…）以雷击差模1000V,共模2000V为标准。因此，基于2410尺寸的MF 2A保险丝满足差模1KV的雷击要求。
2、 对开机浪涌的防护
为了避免保险丝不正常的熔断，除了要知道AC/DC电源正常工作电流，工程师对Inrush current进行计算评估也显得相当重要。电源电路存在较大的储能元件，AC输入端的滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。如电路图中，当电源通电瞬间，要对 C5 充电。由于瞬间充电电流大，对保险丝熔丝形成熔断风险，这种情况要求工程师对Inrush current做计算评估了，再选定额定电流规格的保险丝。例如，我们曾对采用4.7uf的电解电容的10W电源适配器捕捉的Inrush current 波形情况如下：

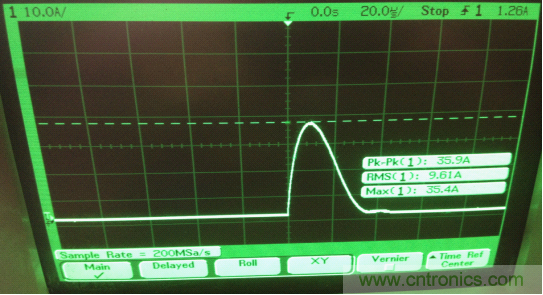

图7：采用4.7uf的电解电容的10W电源适配器捕捉的Inrush current 波形情况上图参数如下： Inrush Current : Ipeak=35.9A；Duration : t≈30us计算Inrush I2t=1/2* Ipeak2*t=0.0019 A2S，按照保险丝脉冲折减比例，满足100000次开机浪涌的需求，保险丝的I2t（热熔值）需要满足：0.0019/20%=0.095 A2S 所以 需要保险丝的I2t≥0.095A2S， 从抗电流浪涌角度MF2410F0500TM以上型号保险丝均满足要求。
3、UMF保险丝的通用性问题
保险丝除了满足电路的上述要求外，产品的通用性也是工程师考虑的问题，作为安规器件，如此小尺寸的保险丝，获得通往各国市场的安规认证，也是获得客户订单必要条件。事实上，AEM推出的这款全球技术领先的产品，以全球最小尺寸符合IEC60127-4标准，同时取得欧规、美规、CQC、KC、PSE、VDE等国家和地区安规认证。满足人们对保险丝熔断保障安全的要求。
4、应用于新型USB 电源适配器 快充技术的方案
如今人们的手机和平板电脑等移动设备的屏幕越来越大，设备耗电量的越来越高的情况，市场要求电源制造商须在更小的产品体积当中提供更大功率的充电功能。目前，最新的AC/DC适配器解决方案是基于高通Quick Charge 2.0协议的快速充电解决方案。作为最新的USB电池充电技术，它使支持Quick Charge 2.0的被充电设备比传统的USB充电方式快至75%。图8 为基于Dialog 公司2014年初推出的iw620+iw1760的快速充电设计方案实物图，电路的设计思路为iW620快速充电接口IC可以通过USB数据线检测到支持Quick Charge 2.0的移动设备发出的指令，然后与iW1760 PWM原边控制器进行通信，对电源适配器输出电压进行配置。位于初级侧的iW1760就可提供电流感应。通过其可编程的主动快速放电专利技术能将输出电压从9V或12V降至5V， 因此，当用 户拔掉连接Quick Charge 2.0手机的USB数据线，再将其连接至非Quick Charge 2.0手机时，iW620可以迅速把输出电压降至5V，避免对其造成损坏。

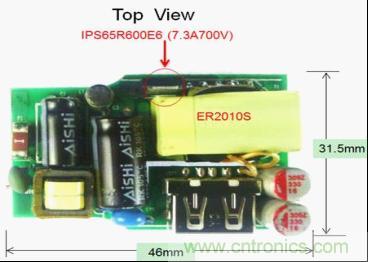

图8：采用MF2410 2A/250VAC fuse的 iwatt 快充方案 原理图如下：

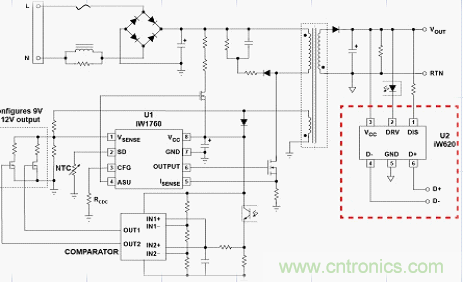

图9：原理图这类代表着最新USB充电技术的AC/DC适配器选择SMD fuse的优势除了前述的参数满足要求外，还具备下列的优势：4.1 . MF 保险丝支持更低的待机功耗和更高的性价比为了应对日益严苛全球环保法规，例如欧盟的外部供电能源效率行为准则(Code of Conduct, CoC)对充电产品的功耗和效率都提出了具体的更高要求。因此电源方案制造商有必要对快充方案做到待机功耗足够小和高效率的运作输出充电功率。目前市场上有采用保险电阻的电源适配器，功耗远大于应用保险丝的功耗。例如，选用市面上常用的10Ω5% 1W的保险电阻与MF 2410F1.000TM（ 内阻约0.0084Ω）功耗相比：W=I2R，输入阻抗的增大，将给整个系统增加无谓损耗。现今，由PI、Dialog、NXP等电源IC领导厂商纷纷推出兼容Quick Charge 2.0协议的快速充电的电源IC，预计未来几年支持Quick Charge 2.0协议的AC/DC适配器将逐步普及。这类新型的小尺寸低功耗 USB电源适配器追求的元件SMT工艺化，逐渐降低生产企业人力成本等。随着市场的逐步扩大，又促使SMD元件厂家推出更符合市场要求的价格，进一步满足小型电源适配器对元件高性价比的要求。 综上所述，对MF2410系列 250VAC fuse从产品尺寸、工艺、安规和功耗等在这种小尺寸低功率AC/DC 电源适配器上应用的几个角度进行了阐述，说明这类SMD 250VAC fuse电路保护元件将逐步在AC/DC电源市场占据主流应用。
参考文献：1.《AEM Fuse选型介绍》
