低成本制作，立体声迷你小功放电路
品慧电子讯低电压小功率功放集成功放电路，由于价格极为低廉，线路简单，在低档收录机以及小音箱中广泛应用。本文分享给大家的是一款立体声迷你小功放电路，MP3，随身式的VCD，收音机，单放机的功率放大器首选。有兴趣的伱可以自己DIY一个。TDA2822是SGS公司生产的低电压小功率功放集成功放电路，由于价格极为低廉（几毛一块），线路简单，因此在低档收录机以及小音箱中广泛应用。TDA2822采用双声道设计，其最大供电电压为15V，最大电流1．5A，最小输入电阻100KΩ，当输入电压为9V，输出为4Ω时，频率为1KHZ时，输出功率为1．7W／声道。TDA2822可以当MP3，随身式的VCD（DVD），收音机，单放机的功率放大器。本文将TDA2822做成单声道的和立体声的电路图分别介绍如下：

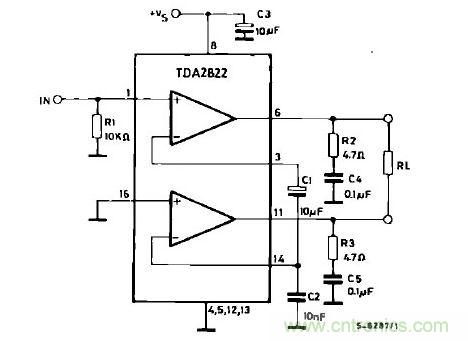

图1 TDA2822单声道功放

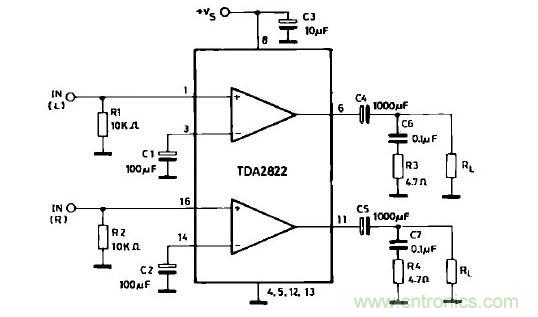

图2 TDA2822双声道功放
