暴拆飞利浦8瓦LED球泡灯，内部如何设计？

飞利浦LED球泡灯不管是外形，通用性还是节能效果都堪称一流，那么到底它的内部是如何设计造就这一奇迹呢？本文小编将为大家拆解一款飞利浦8瓦LED球泡灯，该球泡灯采用了飞利浦的经典外观造型，有很好的通用性，LED芯片的采用和铝质散热器的搭配使得节能和照明效果极好。那么就随小编来一探内部奥秘吧！

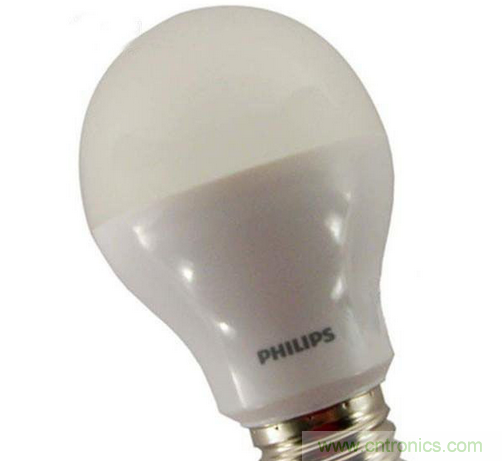

飞利浦LED球泡灯是飞利浦为为家居照明设计的节能照明产品。今天拆的这款球泡灯是飞利浦LED球泡灯8W暖白色，采用了飞利浦的经典外观造型，有很好的通用性，飞利浦LED芯片的采用和铝质散热器的搭配可以营造很好的节能和照明效果。

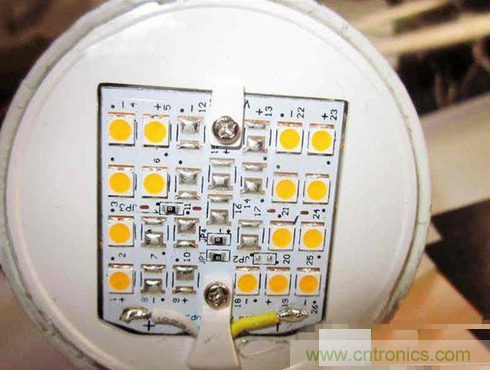

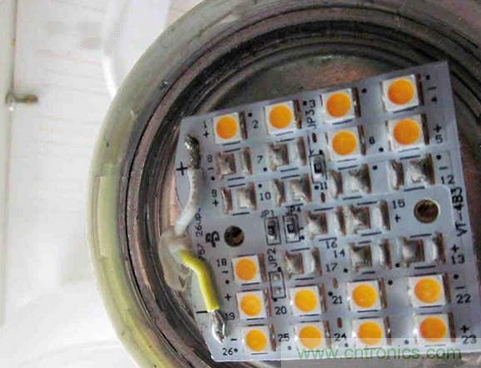

PHILIPS 8W 3000K 600lm 44mA 220-240Vac 50-60Hz。去除球面灯罩，可以看到LED 26个位置，有15颗暖白色LED。飞利浦的几个不同功率led应该使用同1模块。26颗=13W(每颗0.5W) 15颗应有7.5W。

拧掉固定LED的两颗小螺丝。

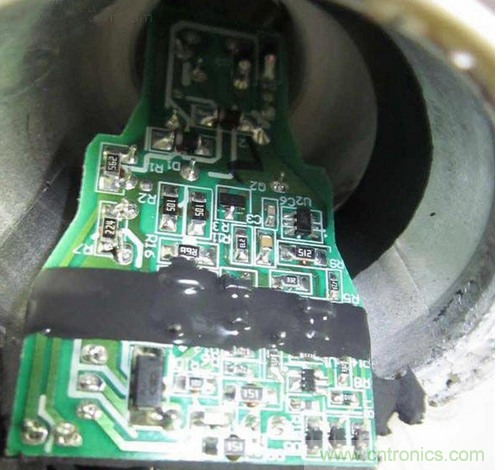

PCB背面，pcb形状一端逐渐缩小，两根线焊在灯头，内部空间太小只好用力扯出。

全部取出，来看看结构组成：整个灯体用纯铝密封，PCB下部注入密封橡胶，冷却后有固定和密封作用。

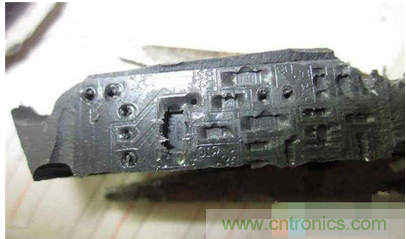

PCB背面在密封橡胶里留下清晰印迹。

灯头部位设计了pcb卡槽，用来 固定pcb上部。

LED后面是全密封的一体化铝质灯体。

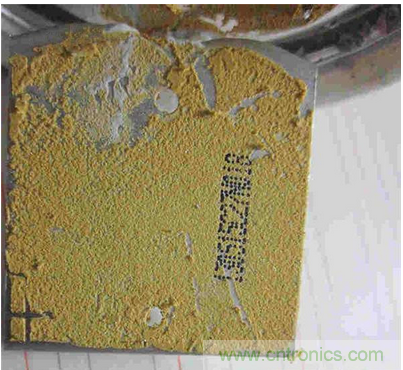

LED背面用一层导热粘胶。

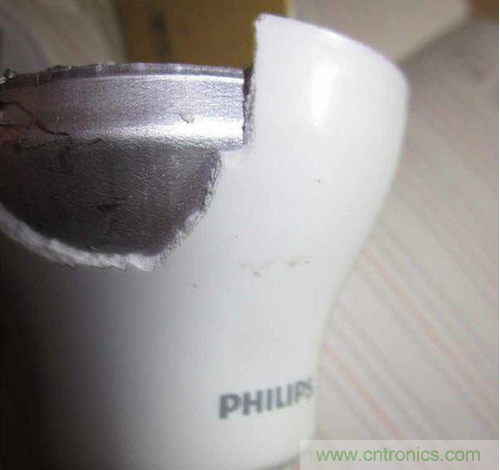

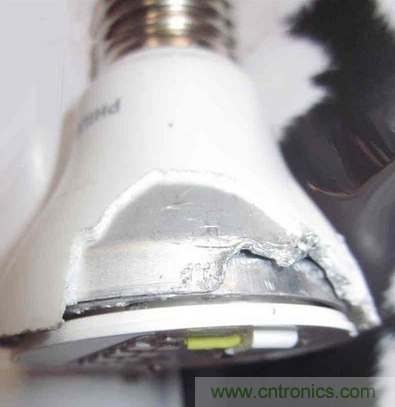

去除外壳一角，露出内部是铝质灯体。

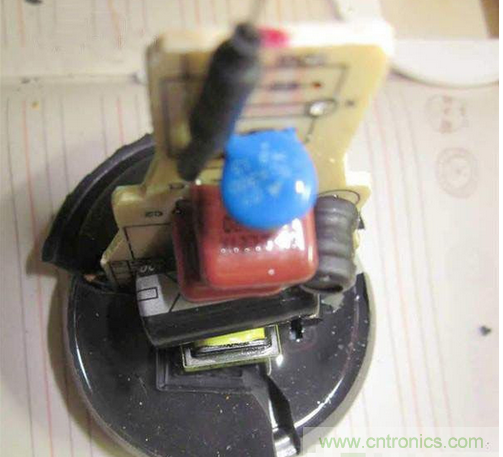

找到一个缝隙，用一字螺丝刀好容易撬开，看到还有厚厚一层密封橡胶，继续拆，露出了宽压恒流驱动电源。

铝质灯体一体化散热，散热效果良好。

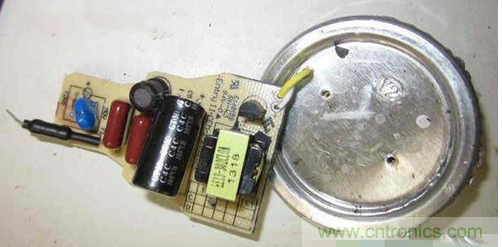

去除铝板上密封橡胶，显出电路板全貌，首先交流接入黑色热缩管包裹的电阻，后面方形ee13变压器。

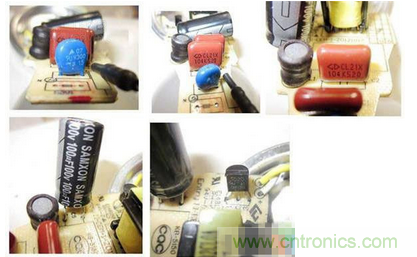

蓝色 压敏电阻 07 k300(最大交流电压300V)。后面2颗红色CL21X薄膜电容和电感。可以看到上面日期20121017。SAMXON万裕电解电容(OEM大厂)。电源专用3020 三极管。

背面贴片，左边4个整流 二极管 组成整流桥。

最明显的 海湾电子的GU1M稳压二极管。
