一种可实现IGBT平滑切换的不对称输出的方法
IGBT在电力电子领域发挥着至关重要的作用,是不可或缺的组成部分。还广泛应用于高电压、大功率负载切换。在这种情况下,必须使用具有良好绝缘性能的隔离电源转换器,以确保绿色能源要求,能够安全可靠地为我们服务。那么如何实现IGBT平滑切换的不对称输出呢?本文将为大家讲解。

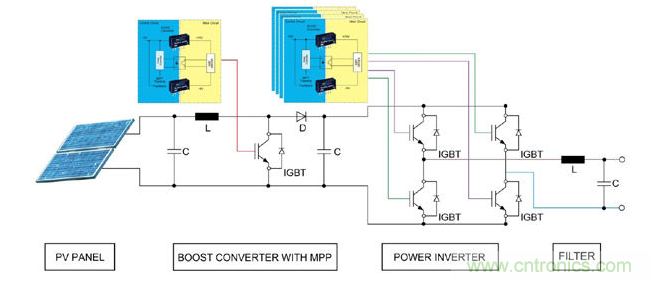

为了利用风能和太阳能等可再生能源,我们需要使用安全可靠、功能齐全的逆变器,而IGBT则是逆变器的主要元件。此外,IGBT在电力电子领域(如电机控制)发挥着至关重要的作用,是不可或缺的组成部分。IGBT还广泛应用于高电压、大功率负载切换。在这种情况下,必须使用具有良好绝缘性能的隔离电源转换器,以确保绿色能源要求,能够安全可靠地为我们服务。图1所示的为光伏电站为IGBT应用的一个典型例子,由图可见,其中两处使用了IGBT。太阳能光伏电板的电压会随光照强度和天气变化而产生波动,因此必须设置一个稳压装置。而想要设计一个输出电压范围在DC800V~1000V的稳压电路,就必须使用IGBT升压转换器。通常情况下,IGBT要与最大功率点(MPP)跟踪技术搭配应用。无论是否存在阳光照射,MPP都可以确保各光伏模块在最佳工作效率下运行。IGBT则在可变的频繁开关下运行,该频率可能会高达300kHz,这会让相关元件产生巨大的电压应力。
图1:必须通过加强型绝缘DC/DC转换器来控制升压转换器和交流逆变器,从而确保高压侧与低压控制侧具有良好的隔离性能。显而易见,经升压后的电源无法直接供应至电网,因此需要第二级的IGBT模块来进行二次逆变。脉宽调制信号是通过两个相位相反的信号来控制IGBT的桥接电路。为获得一个尽可能接近50Hz频率的正弦波,必须将控制频率设定在10~20kHz范围内。后级LC滤波器可使电压稳定输出,让输出电压顺利实现并网。123下一页>- 第一页:IGBT应用的一个典型例子:光伏电站
- 第二页:IGBT控制的注意事项
- 第三页:选择正确DC/DC转换器的标准
选择正确DC/DC转换器的标准

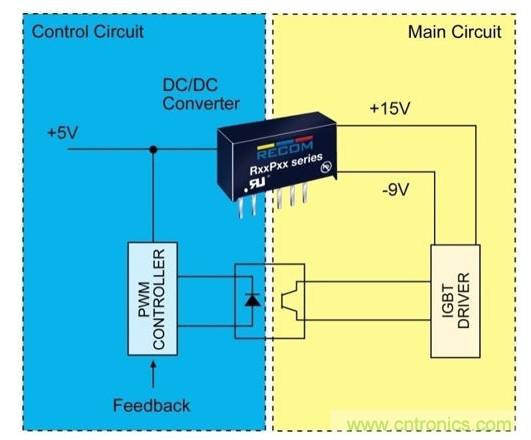

为解决上述问题,工程师们提出了使用IGBT转换器的想法。IGBT转换器的不对称输入电压通常为+15V/-9V,这样有可能为IGBT驱动器提供最优电压,确保运行中无需承担过多负荷。另一重要标准就是绝缘,绝缘等级和类型在绝缘电压上体现。绝缘电压计算乍一看十分容易。根据众所周知的经验法则,绝缘电压应为中间电路电压的两倍,但事实上却并非如此。由于切换速度较高且相关的dv/dt切换沿较陡,计算得出的绝缘电压值和所需的值其实相差甚远。此外,由于此类峰值仅存在几微秒,我们无法立刻检测出其对转换器绝缘能力产生的影响。但俗语有云:只要功夫深,铁杵磨成针,由于转换器长时间受到此类峰值的冲击,元件的寿命大大降低这一点也就不足为奇了。从本质上说,绝缘类型决定了绝缘等级,而对绝缘等级来说,气隙和爬电距离是两个重要指标。通常情况下,IGBT驱动器的绝缘为工频50Hz的电压,但高达几百KHz的频率在IGBT应用中也并不罕见。如此高的频率以完全不可预见的方式影响着变压器材料的电磁性能。此外,陡峭的开关切线沿往往会触发较高的反峰电压。在这种情况下,仅在变压器电线上刷一层漆形成标准绝缘层的做法是远远不够的。为提高安全性,需要使用包含漆包线绝缘和其他绝缘层(或称为“基础绝缘层”)的双重绝缘。
