【原创】一款狠有竞争力的手机充电器设计【附BOM清单】

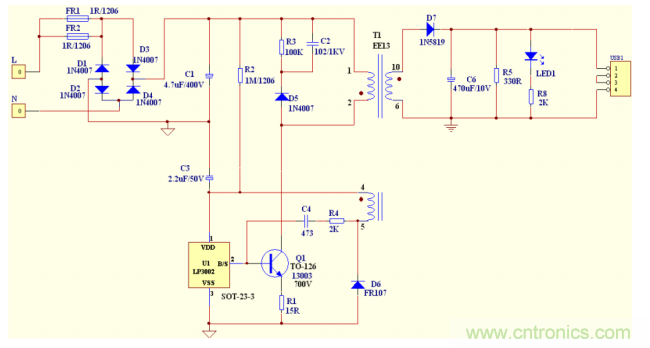

品慧电子讯说到智能手机的充电器设计市面上是一个接着一个的设计，但是拥有市场强竞争力的手机充电器设计不是一件容易的事情，毕竟是决定着商业价值和用户体验。本文为大家介绍一款新的手机充电器设计，详细的介绍了充电器设计原理图和软硬成本的分析，以及详细的BOM清单奉献。大家可以客观的评价下该手机充电器设计方案是否具有竞争力？手机充电器原理图：
特点：电路简单，性能稳定，兼容性/容错能力强（针对低端充电器所使用的便宜的物料、变压器），针对电容触摸屏手机在不加Y电容情况下可以实现无干扰输出，全电压输入，最大可以做到5V/1A（5W）。
优点：手机充电器设计的硬性成本对比分析：
1.节省人员，同RCC方式电路相比，器件可以减少5个左右，可以让生产线少2个人。2.硬件成本更低（同带光耦的RCC充电器比），我们LP3002可以替代光耦、稳压二极管、开关三极管及辅助的2个器件，从而降低0.05左右的物料成本。3.目前插件的加工成本最低为0.015/器件，少5个器件可以降低加工成本0.075元。4.当做电容触摸屏手机充电器时，省掉Y电容，可以降低0.05元成本。硬性成本合计可以降低0.175元。
手机充电器设计的软性成本：
1.理论上炸机率为0，比目前RCC电路5%的炸机率，将降低5%的成本。2.生产直通率达到99%以上，比目前90%左右的直通率提升近10%，可以帮助客户提高出货速度，降低不良品比例，每天至少提升5%的出货量，相当于降低5%的成本。3.产品一致性好，从目前RCC电路大于+-10%的输出精度提升到+-5%的精度，减少次品率，从而降低成本3%。4.产品质量稳定，减少生产线的维修工和产线工程师，从而降低成本（按一条拉1个维修配置）。

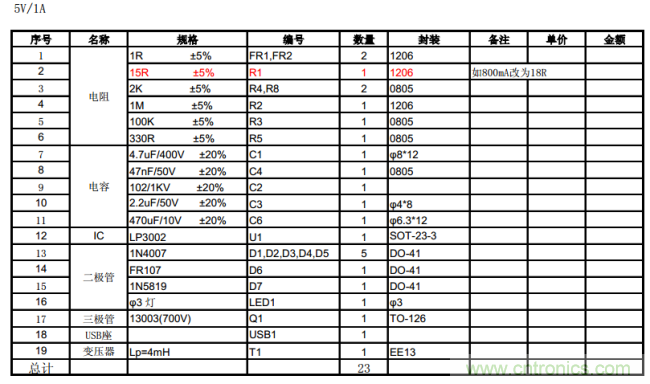

手机充电器设计方案的BOM清单：
