神奇DIY电路图：叫声像“知了”的模拟器

本文为大家分享一款可以像知了一样叫的叫声模拟器电路图，在发出“知了”叫声的同时，发光二极管也随之闪烁。大家如果有兴趣的话可以自己动手DIY 一个，作为小朋友的玩具，新颖还显诚意，你说是不是。本文还为大家详解其工作原理，以及DIY的时候需要选取的元件，供大家参考。

电路概述:

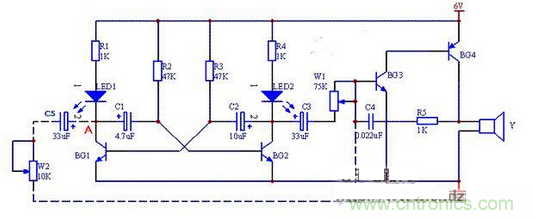

如下图所示为一种模拟“知了”叫声的电路，在发出“知了”叫声的同时，发光二极管也随之闪烁，可用其来作玩具。

工作原理:

三极管BG1﹑BG2等组成低频振荡器，其输出端B通过电容C3和电位器W1加至BG3管的基极。BG3﹑BG4管等组成一音频振荡器，其振荡频率由R5﹑C4的数值决定，并受低频振荡器输出电压的控制。当BG2管由导通变为截止时，VB也由低电平迅速变为高电平，这一正跳变脉冲加至BG3管基极﹑发射极之间，使BG3管正偏压增大，音频振荡频率增高；反之，当BG2管由截止变导通时，使BG3管正偏压减小，音频振荡频率变低。于是，这一频率高低变化的音频信号经扬声器后，即可发出连续不断的“知了”声响。自己DIY的时候以下元件选择供参考：调整R3﹑C2的值可以改变“知了”叫声的长短，R3的值可在50～100K范围内选用。若从BG1管集电极A点通过电容C5和电位器W2后接到BG2管的基极（如图中虚线所示），电路可发出模拟小鸡的叫声，改变电位器W2的值就可以出现青蛙或救护车报警声等声响。
