【原创】初学者实用：数电和FPGA中常用触发器的介绍

学习数电和FPFA就会接触各种各样的触发器，怎样分清这些触发器呢？它们之间又有和联系与区别呢？下面将对与FPGA有关的触发器的分类及各触发器的逻辑原理图、时序图、真值表作简单的介绍。但这只是个人的小小看法与简便的总结，并非面面俱到，抛砖引玉而已。

1、关于触发器的分类

(1)、按晶体管性质分，可以分为BJT集成电路触发器和MOS型集成电路触发器。
(2)、按工作方式分，可分为异步工作方式和同步工作方式，异步工作方式也就是不受时钟控制，像基本RS触发器，同步方式就是受时钟控制，称为时钟触发器。
(3)、按结构方式分，可分为维持阻塞触发器，延边触发器，主从触发器等。
(4)、按逻辑功能分，可分为RS触发器，JK触发器，D触发器，T触发器，T''''触发器等。

2、关于触发器的逻辑功能

触发器总体来说有四种功能：分别是置“0”、置“1”、保持、翻转。前两个不说了，就是高低电平，保持就是维持原状态不变，翻转就是从原状态变为他的反状态。

3、基本RS触发器

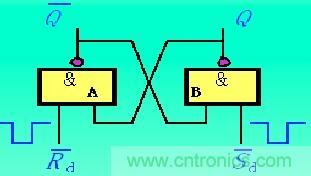

这是基本RS触发器原理图，把两个与非门G1、G2的输入、输出端交叉连接，即可构成基本RS触发器，其逻辑电路如上图所示。它有两个输入端R、S和两个输出端Q、Q非。

（1）、关于负脉冲和低电平

所谓负脉冲呢，就是一个信号从高电平置为低电平，然后延迟一段时间后再置为高电平的过程，就像上图所示的脉冲。而低电平就没有返回高电平的过程。

（2）、关于Q端

我们知道不管是置“1”端还是置“0”端，操作的都是Q端，间接操作Q非端，Rd非端和Sd非端都是控制Q端，即Sd非端一个负脉冲，Q端置“1”，Q端如果原状态就是“1”，则加一个负脉冲后原状态不改变。Rd非端一个负脉冲，Q端置“0”，Q端如果原状态就是“1”，则加一个负脉冲后原状态不改变。

（3）、两个端口都加负脉冲的情况下

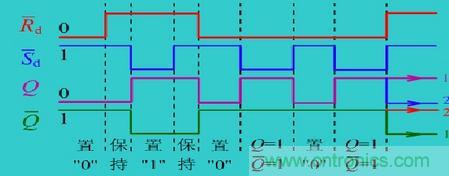

按理说两个端口是不允许同时加负脉冲的，因为一旦两端同时加负脉冲，则两个输出端就都为“1”，这样与我们认为的两个输出端的值互为反变量的原则就相违背了，但是在画时序图的时候，可以将两个输出端同画为高电平。重点是，当两个输入端都为低电平的时候，再把它们扳回高电平时，这时候输出端就会有两种结果，具体是哪种结果，这要取决于两个门电路的运转速度问题了。下面是RS触发器的时序图

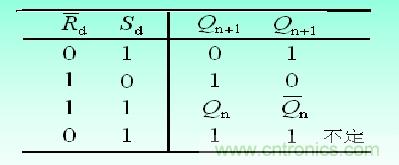

下面是基本RS触发器的真值表

4、同步RS触发器

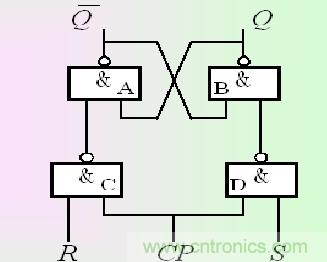

同步RS触发器是在基本RS触发器的基础上加了两个与非门，CP是时钟。

当CP为“0”时，下面两个门电路相当于被封死，这时第一级门电路的输出端就都为"1",即保持状态。当CP为“1”时，门电路被打开，第一级门电路的输出端分别为Rd非和Sd非，这就和刚才的基本RS触发器一样了。

JK触发器的内部原理相对比较复杂，对于初学者来说，直接记住他的功能就可以了，这样不至于越学越迷糊，当然有条件的朋友也可以自己去弄明白其中的原理。

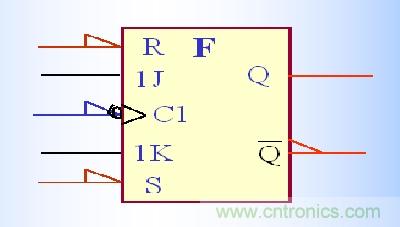

这是JK触发器的逻辑符号，其中C1代表时钟，左边那个箭头代表负脉冲有效，也就是说只有在时钟负脉冲来临的时候Q端才会发生变化（同步工作的情况，异步除外），R,S端为强制置“0”、“1”端，这两个端口不受时钟控制，可以强迫置位，R端负脉冲置“0”，S端负脉冲置“1”，J、K端为信号端。

这张是JK触发器真值表，可以看出当R、S端都为“1”的情况下，信号端的J、K才会发挥作用，从上到下依次是“保持”、置“0”、置“1”、翻转。

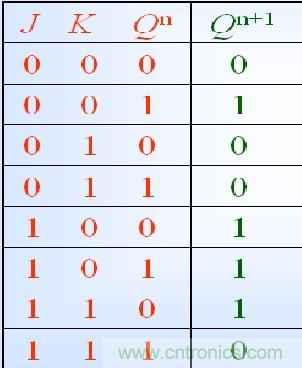

这样就可以得到JK触发器的特性表，有了这个表，我们就可以写出他的特性方程

即

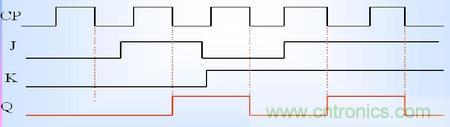

这是时序图，注意Q端只在时钟下降沿出变化。

6、D触发器

这是D触发器的逻辑符号，注意时钟是高电平有效，R、S端是强迫置位端，D为信号端。
D触发器比较简单，真值表见下图

7、T触发器

真值表

8、T’触发器

特性方程

T’触发器的重要应用，可以用作分频。

综上所述，上面简单地介绍了与FPGA有关的触发器的分类及各触发器的逻辑原理图、时序图、真值表。这些只是个人的看法与简便的总结，希望对大家有所帮助，同时，也希望大家指出其中的不足及提出好的建议。
