经典：输出短路保护的电路设计
在日常生活、工作中，我们无时不刻与电有关的产品或设备接触，而我们的生活、工作正常运转，很少遇到故障或瘫痪，这都是电路保护的功劳。电路保护中的短路保护设计是工程师们经常用到的电路之一。例如，一个高可靠性的线性稳压器通常需要有限流保护电路，以防止因负载短路或者过载对稳压器造成永久性的损坏。看看小编分享的一个经典输出短路保护电路设计。

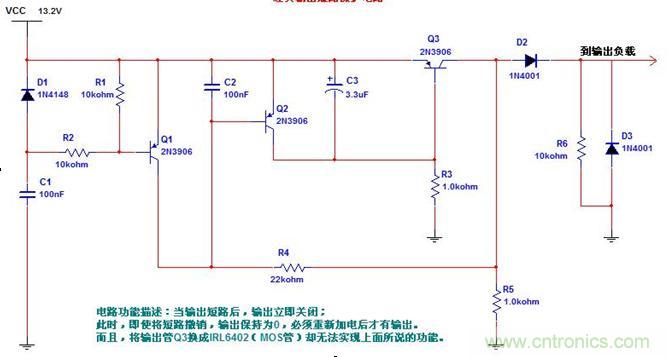

上电：C2 两端电压不能突变，Q2基极电压由VCC开始下降，下降到Q2可以导通（BE结压降取0.7V），这个时间大概是0.12mS。但是同时Q1也在起到阻止Q2导通的作用，Q1导通的时间大概是：5.87mS也就是说 Q2在5.87mS后才会导通，但是同时C3在阻止Q3的导通，阻止时间是0.17mS。
Q3在上电0。17MS后导通，负载得电，Q3 C极电压达到13.3左右，迫使Q2截至，由此可见Q1可以去掉。

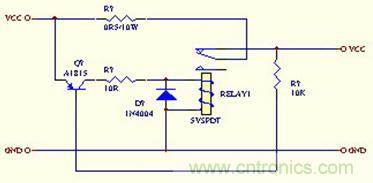

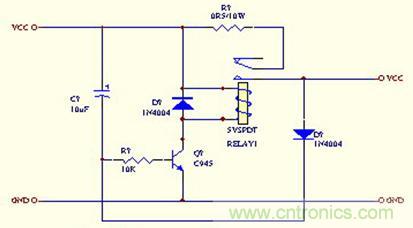

短路时，Q3 C极被拉低，Q2导通，形成自锁，迫使Q3截止，Q3截至后面负载没有电压，这时有没有负载已经没有关系了，所以即使拿掉负载也不会有输出。要想拿掉负载后恢复输出，可以在Q3得 C E结上接一个电阻，取1K左右。
