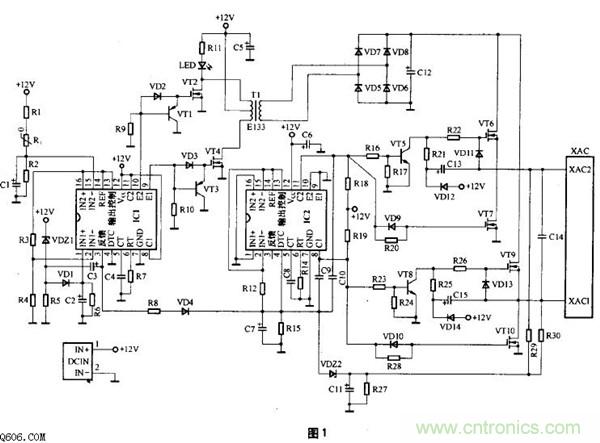

一款常见的车载逆变器设计电路图

福利又来罗，车载逆变器设计电路图和你同分享。本文将介绍一款常见车载逆变器电路及工作原理。该车载逆变器的输出功率为70W－150W，逆变器电路中主要采用TL494或KA7500芯片为主的脉宽调制电路。

本文将介绍一款常见车载逆变器电路及工作原理。该车载逆变器的输出功率为70W－150W，逆变器电路中主要采用TL494或KA7500芯片为主的脉宽调制电路。

车载逆变器指标：

输入电压：DC 10V～14.5V；

输出电压：AC 200V～220V±10％；

输出频率：50Hz±5％；

输出功率：70W～150W；

转换效率：大于85％；

逆变工作频率：30kHz～50kHz。
