Galaxy S4内部传感器，供应商的“指南针”
Galaxy S5惊艳出世，其中最具亮点的是在于新增的指纹识别器和心率感应器。而这些其实在Galaxy S4的传感器上有过不同方面的展现。小编在这为大家详解三星S4中的传感器，希望能为相关传感器供应商和系统集成商提供一些帮助，以便更好地决策产品发展方向。同时也为技术工程师在设计上提供更好的灵感。请看下文拆解！
刚刚结束的2014MWC上三星推出其下旗舰智能手机Galaxy S5，除去递进式的配置升级外，S5最大的亮点在于新增的指纹识别器和心率感应器。Galaxy S5所配备的心率传感器属于三星S Health应用的一部分，回顾拆解数据，其实S Health的概念从Galaxy S4上就已经开始体现，主要体现在S4上各类传感器的使用。
有关Galaxy S5中的ISOCELL传感器的详细技术剖析，大家可以详见本站“技术剖析“惊世”三星ISOCELL传感器，神奇在哪？”。
刚刚结束的2014MWC上三星推出其下旗舰智能手机Galaxy S5，除去递进式的配置升级外，S5最大的亮点在于新增的指纹识别器和心率感应器。Galaxy S5所配备的心率传感器属于三星S Health应用的一部分，回顾拆解数据，其实S Health的概念从Galaxy S4上就已经开始体现，主要体现在S4上各类传感器的使用。
以下对S4的传感器做简要的总结。

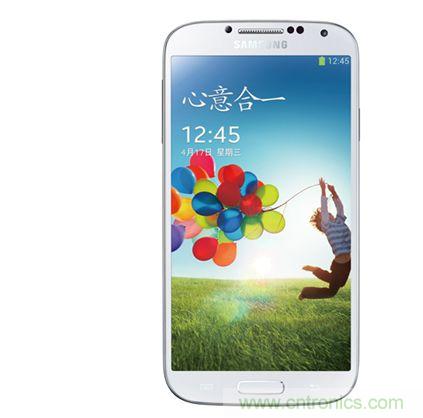

图1 SAMSUNG GALAXY S4 (GT-I9508)

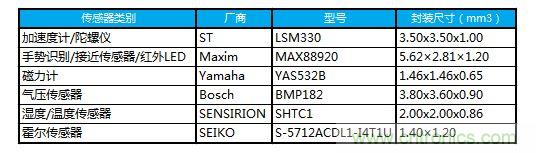

表1 SAMSUNG GALAXY S4 (GT-I9508)中的传感器

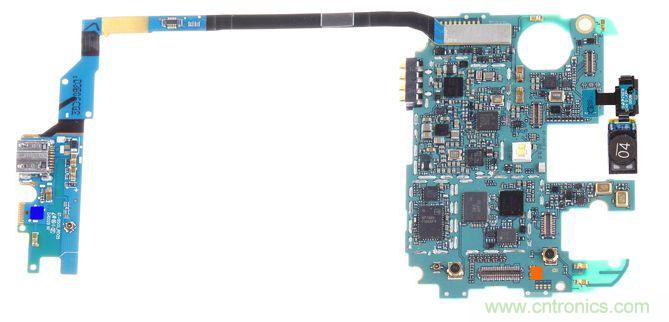

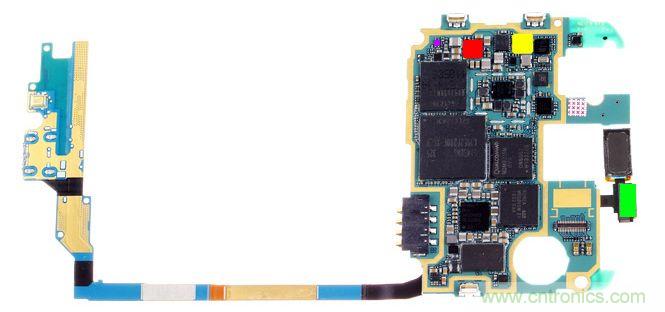

首先，图片展示传感器在此款智能手机主板上的分布情况。红色为加速度计和陀螺仪的组合传感器，黄色为压力传感器，橙色标记为磁力计，蓝色标记为湿度/温度传感器，绿色为手势识别/接近传感器/红外LED，紫色为霍尔传感器。
图2 SAMSUNG GALAXY S4 (GT-I9508)中的传感器
所谓“知己知彼，方能百战不殆”。接下来，阅读 GALAXY S4中的传感器详情，希望能为相关传感器供应商和系统集成商提供一些帮助，以便更好地决策产品发展方向。
以下为 GALAXY S4每颗芯片详情：
（1）加速度计和陀螺仪的组合传感器。供应商：STMicroelectronics；型号：LSM330；封装标记 8337 0D30 L；封装形式：18pins，3.5mmx3.5mmx1.0mm。
图3 LSM330：加速度计和陀螺仪的组合传感器 @ SAMSUNG GALAXY S4 (GT-I9508)
（2）气压传感器。供应商：Bosch；型号：BMP182；封装标记 1274 U314 324；封装形式：LGA-7pins，3.8mmx3.6mmx0.9mm。

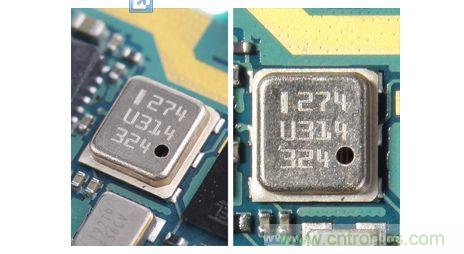

图4 BMP182：气压传感器@ SAMSUNG GALAXY S4 (GT-I9508)

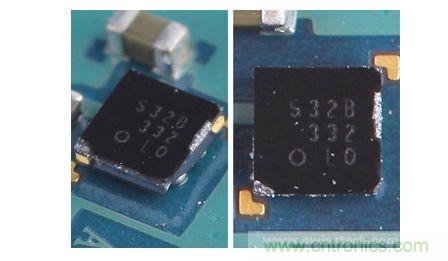

（3）磁力计。供应商：Yamaha；型号：YAS532B；封装标记：532B 332 L0；封装形式：WLCSP-6pins，1.46mm*1.46mm*0.65mm。

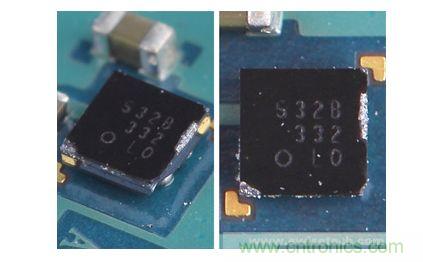

图5 YAS532B：磁力计 @ SAMSUNG GALAXY S4 (GT-I9508)

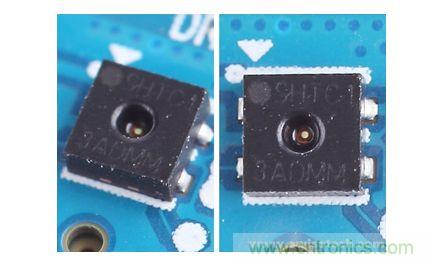

（4）湿度/温度传感器。供应商：SENSIRION AG；型号：SHTC1；封装标记：SHTC1 3ADMM；封装形式：SMD-4pins，2.00mm*2.00mm*0.86mm。
图6 SHTC1：湿度/温度传感器@ SAMSUNG GALAXY S4 (GT-I9508)
（5）手势识别/接近传感器/红外LED。供应商：Maxim；型号：MAX88920；封装标记：8G 329HI5B；封装：5.62mm×2.81mm×1.20mm。

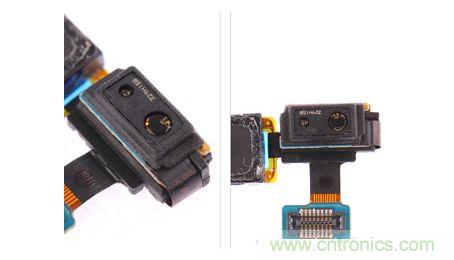

图7 MAX88920：手势识别/接近传感器/红外LED @SAMSUNG GALAXY S4(GT-I9508)
（6）霍尔传感器。供应商：SEIKO；型号：S-5712ACDL1-I4T1U ；封装标记：XBB；封装：SNT-4A 1.40mm×1.20mm。

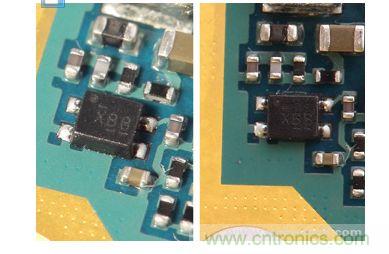

图8 S-5712ACDL1-I4T1U：霍尔传感器 @SAMSUNG GALAXY S4(GT-I9508)
