发烧友DIY：可红外遥控的极光雾状LED灯

这是DIY牛人制作的一款极光9x18的LED灯，把LED做成了一个完美的艺术品，效果非常棒!下面来看看，这款极光雾状LED灯是怎么做成的吧！

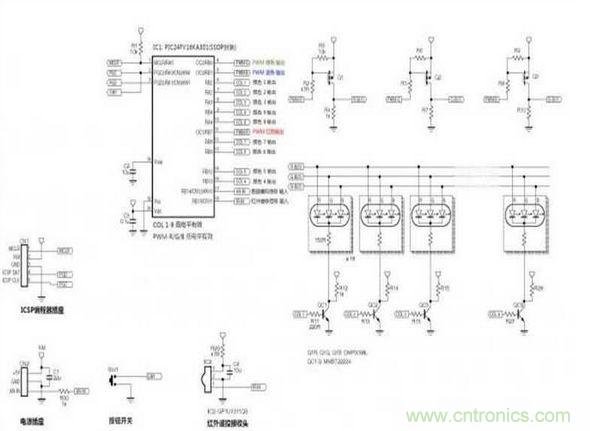

第1步：极光雾状LED灯所需的相关电路图。

电路图见上图，在这一版本中增加了红外接收头，所有功能可以通过SONY的家电遥控器控制。

第2步：极光雾状LED灯的工作原理。

电路使用RGB发光二极管和12位的PWM，让亮度在变化时更加平滑。人眼对光强属于非线性响应，所以软件对亮度变化曲线做gamma修正来给人以亮度均匀变化的视觉体验。

电路使用脉冲调制和多工驱动相结合的方式：把每个脉宽调制的循环拆成多个脉冲，再分别驱动三原色二极管，于是三原色二极管就一个脉冲调制循环里被分别点亮数次(大概有点像脉冲宽度调制和脉冲增量调制的混合吧)，而整个全彩二极管的平均亮度输出与这段时间内的脉冲次数成正比。这样做不仅能通过以不同频率点亮三原色来减少发光二极管的可见闪烁，还能通过结合多个脉宽调制的脉冲增加脉冲调制分辨率。不过减少可见闪烁后的发光二极管闪烁频率还是很高的，让极光看上去的刷新率比123Hz高的多。

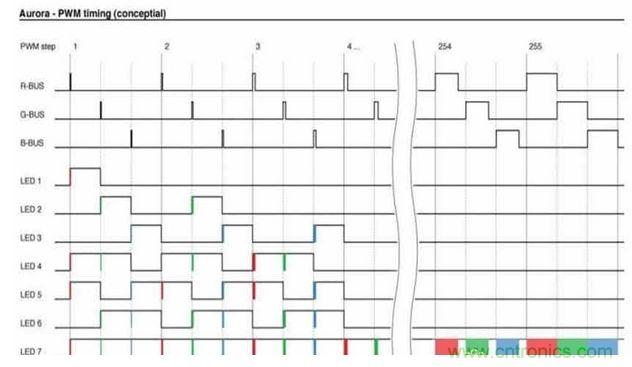

看一下时序表，我取了7个发光二极管的R/G/B总线信号来说明我的概念。正如你所见，R/G/B通道间隔着轮流点亮，这些脉冲控制着发光二极管确切的点亮时段。当R/G/B总线中任意一个处在高电平时，LED就会点亮。总的点亮时段和颜色则取决于R/G/B总线的高电平组合。
<上一页12345678下一页>

• 第一页：可红外遥控的极光雾状LED灯DIY过程（1）
• 第二页：可红外遥控的极光雾状LED灯DIY过程（2）
• 第三页：可红外遥控的极光雾状LED灯DIY过程（3）
• 第四页：可红外遥控的极光雾状LED灯DIY过程（4）
• 第五页：可红外遥控的极光雾状LED灯DIY过程（5）
• 第六页：可红外遥控的极光雾状LED灯DIY过程（6）
• 第七页：可红外遥控的极光雾状LED灯DIY过程（7）
• 第八页：可红外遥控的极光雾状LED灯DIY过程（8）

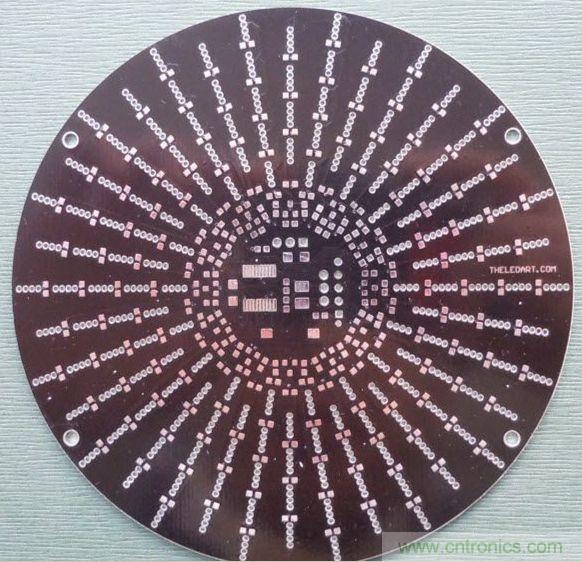

第3步：极光雾状LED灯的电路板。

双层的电路板就可以了,全彩的LED管脚挺粗的,焊盘要大点。
<上一页12345678下一页>

• 第一页：可红外遥控的极光雾状LED灯DIY过程（1）
• 第二页：可红外遥控的极光雾状LED灯DIY过程（2）
• 第三页：可红外遥控的极光雾状LED灯DIY过程（3）
• 第四页：可红外遥控的极光雾状LED灯DIY过程（4）
• 第五页：可红外遥控的极光雾状LED灯DIY过程（5）
• 第六页：可红外遥控的极光雾状LED灯DIY过程（6）
• 第七页：可红外遥控的极光雾状LED灯DIY过程（7）
• 第八页：可红外遥控的极光雾状LED灯DIY过程（8）

第4步：极光雾状LED灯的元件清单。

电阻：

　　4x 47 Ohm (0603)

　　162x 150Ohm (0603)

　　9x 220 Ohm (0603)

　　13x 1k Ohm (0603)

　　4x 10k Ohm (0603)

电容：

　　1x 0.1uF (0603)

　　2x 10uF (1206)

　　1x 22uF (1210)

三极管和MOSFET管：

　　3x DMP3098L

　　9x MMBT2222A

单片机：

　　1x PIC24FV16KA301

红外接收头：

　　1x VS1838

轻触开关：

　　1x Tactile Switch

全彩LED(共阴)

　　162x Tricolor LED (common-cathode)

在制作极光雾状LED灯过程中所用到的工具：

良好的灯光；

放大镜-焊接完检测是否有短路或者虚焊；

镊子-贴片元件的拾取；

可调温的防静电电烙铁-我的的是936焊台，一般调温烙铁的请注意接地防静电；

烙铁头-看个人焊接习惯而定，我用2C焊贴片，尖头焊LED，马蹄焊单片机；

焊锡-看个人焊接习惯而定，贴片用的是0.4mm，LED用的是1mm；

松香-必需品；

吸锡器-很重要，比吸锡带用起来要方便多了；

钳子-LED引脚剪切；

剪刀-常用；

电线-常用；

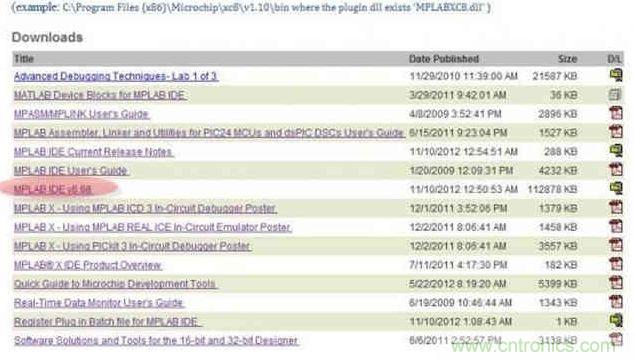

Microchip PICKIT3编程器-对单片机PIC24FV16KA301烧写程序。
<上一页12345678下一页>

• 第一页：可红外遥控的极光雾状LED灯DIY过程（1）
• 第二页：可红外遥控的极光雾状LED灯DIY过程（2）
• 第三页：可红外遥控的极光雾状LED灯DIY过程（3）
• 第四页：可红外遥控的极光雾状LED灯DIY过程（4）
• 第五页：可红外遥控的极光雾状LED灯DIY过程（5）
• 第六页：可红外遥控的极光雾状LED灯DIY过程（6）
• 第七页：可红外遥控的极光雾状LED灯DIY过程（7）
• 第八页：可红外遥控的极光雾状LED灯DIY过程（8）

第5步：极光雾状LED灯的组装步骤。

先焊接单片机PIC24FV16KA301,然后由内向外焊接所有的贴片阻容元件，焊完检查OK后再焊接LED。

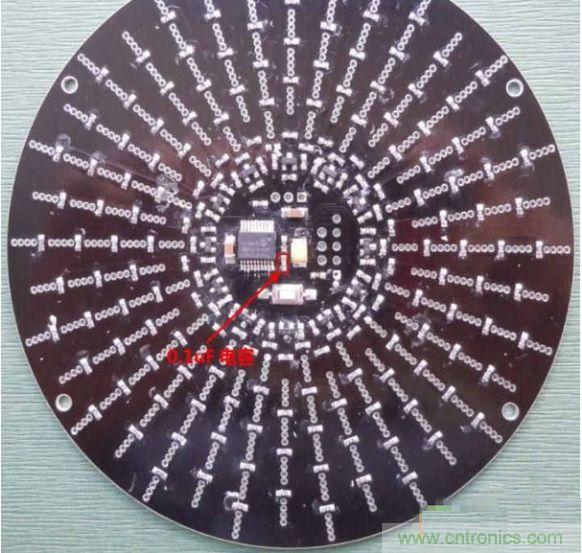

电路板的摆放-我焊接时电路板按如图1方向放置，后面所有的图片电路板都将按这个方向放置。

所有贴片元件焊完了，仔细检查一下，确保没有短路，虚焊的现象，150欧的电阻特别要注意，因为LED焊上去后，这个电阻就很难再焊了，除非把LED拆下来...

LED安装时分18个扇区，每扇区9个，先插入LED，往中间挤一下，使得LED的引脚和焊盘完全接触。然后接上电源，按动轻触开关到纯色模式，这时请检测LED是否工作正常，红，绿，蓝三色是否都亮，颜色亮度是否一致，不一致的请挑出来，我制作下来，162颗LED中有三个特别亮。

需要注意LED的方向，图上红色箭头的LED的那端是平的，LED另一头是圆的，如果插反的话LED是不会亮的哦。
<上一页12345678下一页>

• 第一页：可红外遥控的极光雾状LED灯DIY过程（1）
• 第二页：可红外遥控的极光雾状LED灯DIY过程（2）
• 第三页：可红外遥控的极光雾状LED灯DIY过程（3）
• 第四页：可红外遥控的极光雾状LED灯DIY过程（4）
• 第五页：可红外遥控的极光雾状LED灯DIY过程（5）
• 第六页：可红外遥控的极光雾状LED灯DIY过程（6）
• 第七页：可红外遥控的极光雾状LED灯DIY过程（7）
• 第八页：可红外遥控的极光雾状LED灯DIY过程（8）

第6步：极光雾状LED灯的电源。

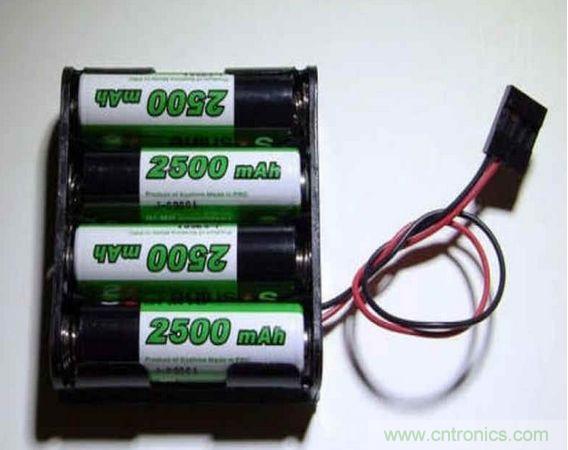

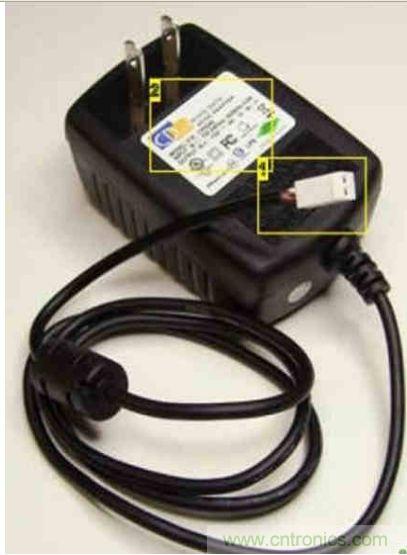

电源可以使用单节锂电池，可以使用5V稳压电源，可以使用3节或4节接镍氢电池串联，可以从USB接口取电。

需要注意的是电路为了减小体积，没有加电源稳压和防接反电路，所以电源千万别接反，特别是测试时，看看清楚再接上。电源电压不要超过5.5V，超过单片机要损坏的。自己加个电源接口会方便很多。
<上一页12345678下一页>

• 第一页：可红外遥控的极光雾状LED灯DIY过程（1）
• 第二页：可红外遥控的极光雾状LED灯DIY过程（2）
• 第三页：可红外遥控的极光雾状LED灯DIY过程（3）
• 第四页：可红外遥控的极光雾状LED灯DIY过程（4）
• 第五页：可红外遥控的极光雾状LED灯DIY过程（5）
• 第六页：可红外遥控的极光雾状LED灯DIY过程（6）
• 第七页：可红外遥控的极光雾状LED灯DIY过程（7）
• 第八页：可红外遥控的极光雾状LED灯DIY过程（8）

第7步：控制极光雾状LED灯的遥控器与控制操作。

<上一页12345678下一页>

• 第一页：可红外遥控的极光雾状LED灯DIY过程（1）
• 第二页：可红外遥控的极光雾状LED灯DIY过程（2）
• 第三页：可红外遥控的极光雾状LED灯DIY过程（3）
• 第四页：可红外遥控的极光雾状LED灯DIY过程（4）
• 第五页：可红外遥控的极光雾状LED灯DIY过程（5）
• 第六页：可红外遥控的极光雾状LED灯DIY过程（6）
• 第七页：可红外遥控的极光雾状LED灯DIY过程（7）
• 第八页：可红外遥控的极光雾状LED灯DIY过程（8）

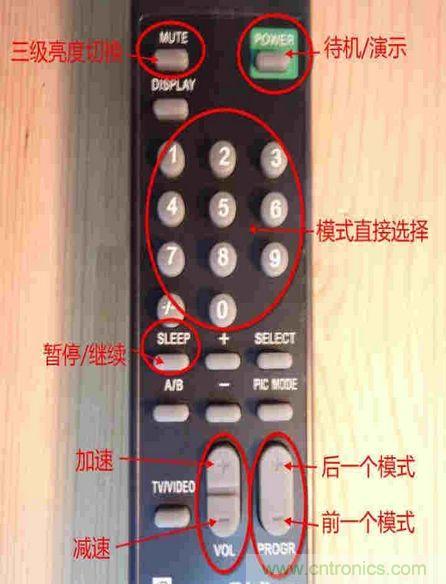

程序中遥控代码使用的是SONY的代码，需要改成其他遥控器的定义需要自己改变include的文件

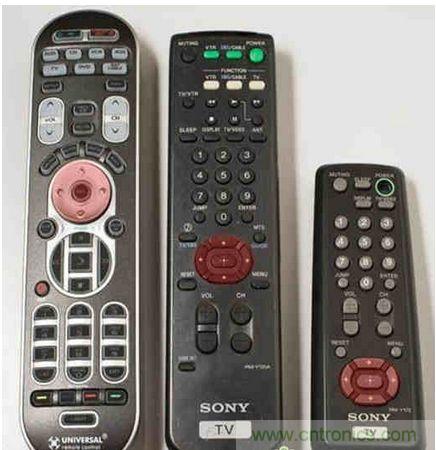

程序中使用下图红色的5向键，上下为模式切换，左右为速度变化，中间为暂停/启动。

我手头只有SONY兼容小遥控器，没有5向键，所以改了一下代码，其他功能键都和原来保持一致。
