品慧电子讯在智能机和各种移动设备大行其道的今天，手上没有一块移动电源是真心不能出门的，因为经常要面临着手机突然没电，平板突然没电的尴尬状况，于是移动电源就成了人手一块乃至多块的必备之物。不过，移动电源的升压效率真的是像经销商说的那么好吗？今天来给大家揭秘。
用了一段时间移动电源，朋友同事们选购移动电源时也爱问我买哪种，哪种好一点，多大容量的合适？
更有懂一点的问我哪种移动电源升压效率高。这个我可真答不上来。我的移动电源都是自己做的，上面图片里两个白色的是聚合物电池，蓝色是18650，电路板都是淘宝买来焊的，外壳自己买移动硬盘盒用美工刀电钻挖孔，当然那个18650电源外壳是成品。
所以我有机会把不同的电池和电路板组合互换，实际上我也换过几次，升压效率，我还真没看出什么区别。
于是上网搜一下。
升压效率，就是指从锂电池3-4.2V放电电压升到USB标准电压5V的效率，大多移动电源都标的85%，更有97%的。
但我关心的是，比如1000mah的电量，从移动电源里面的电池3-4.2V放出来，经过升压电路变成5V，然后经过手机充电电路再变成手机电池里的3-4.2V，能剩下多少。就是说，移动电源电池里面的1000mah，能实际给手机电池充进多少mah？还好我有锂电池容量检测器。
也是我买的电路板自己组装的。它通过单片机控制，以600或者900ma恒流放电，记录放电到3V截止的时间来计算放电电量。
于是我设计这个实验：
1，用同一个充电器，给同一颗18650充满电。
2，把充满电的电池接到我有的3种移动电源电路板上，给我的iPhone4充电，一直充到电池3V截止。
3，把iPhone4电池拆下来测试充进去了多少电量，也是放到3V为止。
先看看我的18650电池
这是我的三洋18650，实测还有2080mah电量，就用它吧，因为只是我所有18650电池里面容量最大的一个了。
充电电路
淘宝买的TP5000充电电路，其实我还有MAX1879电路，但这个电路可以把电池精确地充到4.2V，而且速度快一点。
参加测试的移动电源电路板
这个是淘宝热卖的18650移动电源套件，铝合金外壳，支持iPhone。

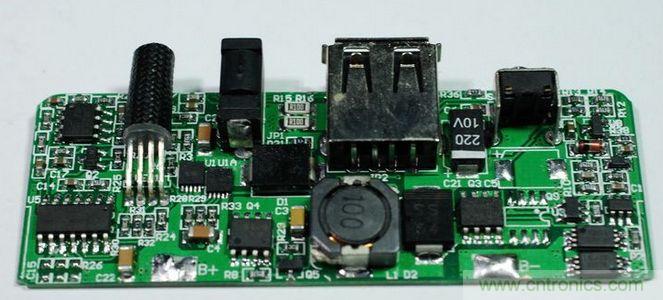

里面的电路是这样的。
电路我改装了一下，原来是T型USB口充电的，不方便，我换成了3.5DC插座，原来4颗高亮蓝色LED，一打开能把眼睛闪花，我换成了绿色LED。
当时我已经有了两个聚合物电池的移动电源，凑巧得了6节18650，就买了这款电路和外壳，这个外壳铝合金的，真结实，也蛋痛。想象一下6节18650加上铝合金外壳，得有多重。而且表面那么光滑，冬天拿着冻手，而且一不小心手甩一下就能飞出去

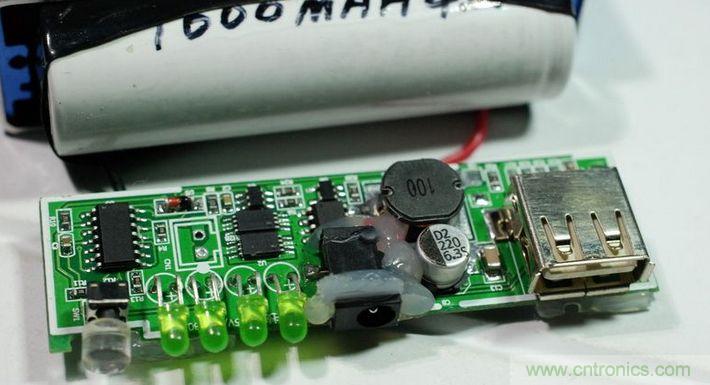

这个电路板用的是TP4056充电，M3LF升压电路。都是性价比的选择，电路板也便宜，28元。
最后出场的是网上关注率很高的LTC1700升压电路。
这个光升压板就38元了，因为它用了凌特公司著名的LTC1700升压芯片，据说升压效率能达到95%以上。
好多使用这款升压的移动电源都会把它标出来，不管实际是不是用了这个芯片。
上面的移动电源集成电路板一个28元一个36元，可要是用这个升压板制作移动电源，加上充电电路和电量显示电路，光电路就得花接近100元。
最后介绍我的iPhone4
很可怜被我第N次拆开了，我这是国行，移动营业厅拿的，能排除假电池的顾虑。
电池标称1420mah，我今天已经把它用iPhone4充满，然后拆下来放电测试过了，1316mah，用了两年了，看起来衰减真的很少。
楼下开始测试。
iPhone4电池的接口很小，我只有自己弄了两根线接上测试。
放电测试
<上一页1234下一页> - 第一页：图文并茂！移动电源升压效率大检测（一）
- 第二页：图文并茂！移动电源升压效率大检测（二）
- 第三页：图文并茂！移动电源升压效率大检测（三）
- 第四页：图文并茂！移动电源升压效率大检测（四）
先是用第一款移动电源板充电。
第二款
LTC1700升压电路充电，我没有USB接口，只要借了其它的USB接口用用。】
直接上结果吧！
升压芯片 M3LD M3LF LTC1700
18650电量 2080 2080 2080
手机电池电量 1106 1112 1140
升压充电效率 53% 53% 55%
从结果看其实大家都差不多，LTC1700还真效率高一点，但只高了一点点。肯定比不上把多出来的钱投在电池上得到的多。
我还没有接触过其它移动电源，但估计一般的移动升压电路效率都差不多。要是准备给iPhone4充4次电，起码得准备12000mah的移动电源。网上宣传的8000mah就可以充4次，千万别信，每次都从30%开始充还差不多。
但针对移动电源的选择我还是想说两点。
1，太重的不行，4节18650顶天了，18650就不要铝合金外壳了。虽然看起来电量很多，太重的移动电源其实你根本不会经常带在身上。
2，重视充电电路，我遇到过一种电路板，充电直接充到4.31V截止，对大多数电池来说，这无疑是个杀手，说不定用两次电池就报废了。
移动电源的其它功能都不重要，显示电量，有更好，没有也无所谓，反正每次带出去前充满电就行了。手电筒，没有最好，又不亮，又占空间，又增加损坏几率。
所以，希望大家不要迷信高端移动电源，100元左右，选个轻点的，外观好看的就行了。宣传里面有LTC1700，LTC4002，MAX1789等等，直接无视好了，用到电池失效前都差不多。
