经典知识：变容二极管调频电路详解

直接调频法与间接调频法的优缺点

调频技术几乎在哪都需要，而不同的调频方法有各自的优缺点。本文为大家详细讲解一种直接调频的电路：变容二极管调频电路。虽然变容二极管调频电路在稳定性上略差直接调频，但得到的频偏大，线路更为简单，故应用范围更为较广。下面大家来看看变容二极管调频电路的具体设计。

实现调频的方法很多，大致可分为两类，一类是直接调频，另一类是间接调频。直接调频是用调制信号电压直接去控制自激振荡器的振荡频率(实质上是改变振荡器的定频元件)，变容二极管调频便属于此类。间接调频则是利用频率和相位之间的关系，将调制信号进行适当处理(如积分)后，再对高频振荡进行调相，以达到调频的目的。

直接调频法与间接调频法的优缺点

直接调频的稳定性较差，但得到的频偏大，线路简单，故应用较广；间接调频稳定性较高，但不易获得较大的频偏。

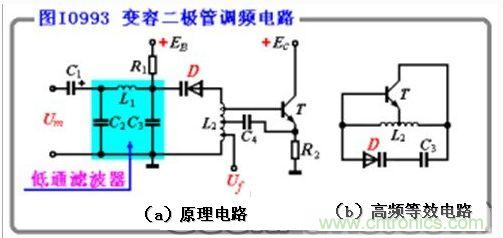

常用的变容二极管直接调频电路如图Z0916(a)所示。

图中D为变容二极管，C2、L1、和C3组成低通滤滤器，以保证调制信号顺利加到调频级上，同时也防止调制信号影响高频振荡回路，或高频信号反串入调制信号电路中。调制级本身由两组电源供电。

对高频振荡信号来说，L1可看作开路，电源EB的交流电位为零，R1与C3并联;如果将隔直电容C4近似看作短路，R2看作开路，则可得到图(b)所示的高频等效电路。不难看出，它是一个电感三点式振荡电路。变容二极管D的结电容Cj，充当了振荡回路中的电抗元件之一。所以振荡频率取决于电感L2和变容二极管的结电容Cj的值 。

变容二极管的正极直流接地(L2对直流可视为短路)，负极通过R1接+EB，使变容二极管获得一固定的反偏压，这一反偏压的大小与稳定，对调频信号的线性和中心频率的稳定性及精度，起着决定性作用。

对调制信号来说，L2可视为短路，调制信号通过隔直流电容C1和L1加到变容二极管D的负极，因此，当调制信号为正半周时，变容二极管的反偏电压增加，其结电容减小，使振荡频率变高;调制信号为负半周时，变容二极管的反偏压减小，其结电容增大，使振荡频率变低。

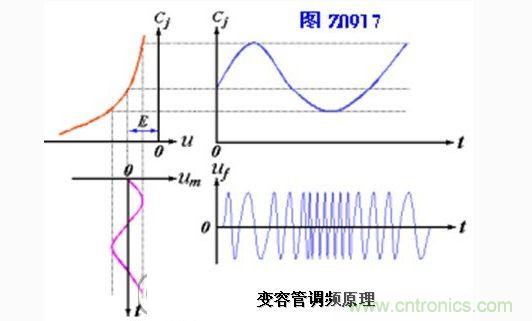

由上可见，变容二极管调频的原理是，用调制信号去改变加在变容二极管上的反偏压，以改变其结电容的大小，从而改变高频振荡频率的大小，达到调频的目的。由变容二极管结电容Cj变化实现调频的波形示意图如图Z0917所示。

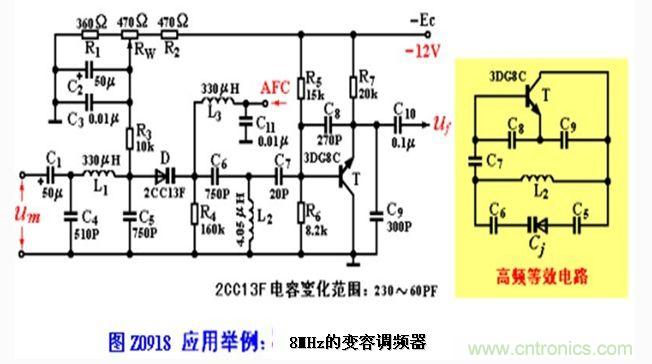

图Z0918是应用电路举例请读者自行分析。
