三八节献礼！DIY心形LED流水灯！

话说女人每年都有3大重要节日！生日，情人节加三八！这几天身为男朋友总是要想一起好点子来好好表现一下，身为电子行业人士的我们，当然要拿出一些俄特色的东西，所以，DIY这样一个心形灯，貌似是一个不错的选择！

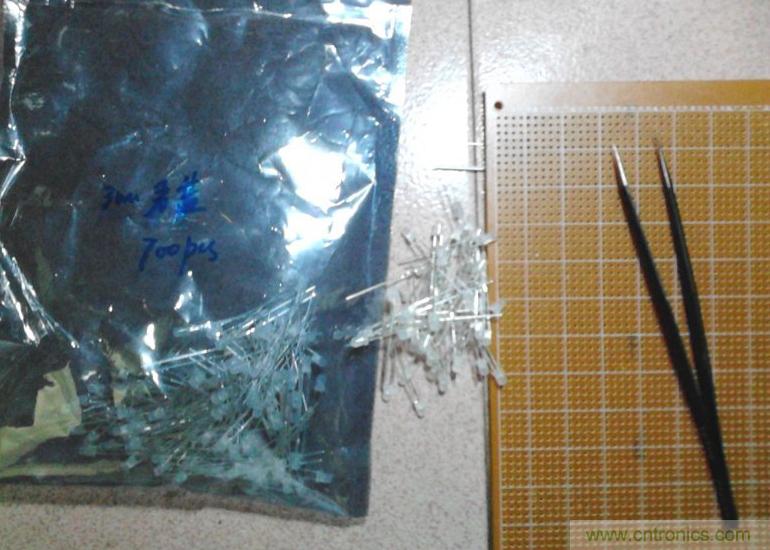

用的材料是一块9*15cm的洞洞板，LED是以前做光立方剩下的.

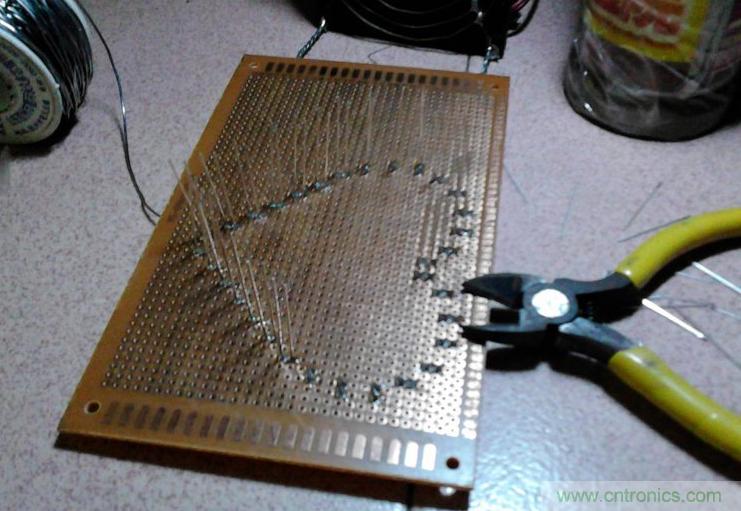

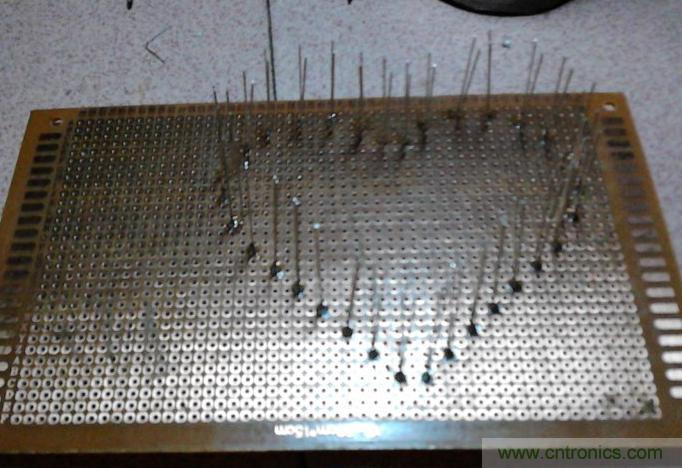

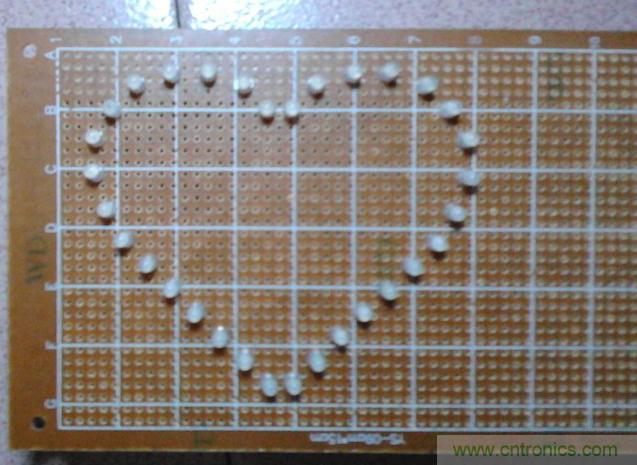

再将led灯在板上布局好，然后焊接上，长脚焊接还是有点麻烦的

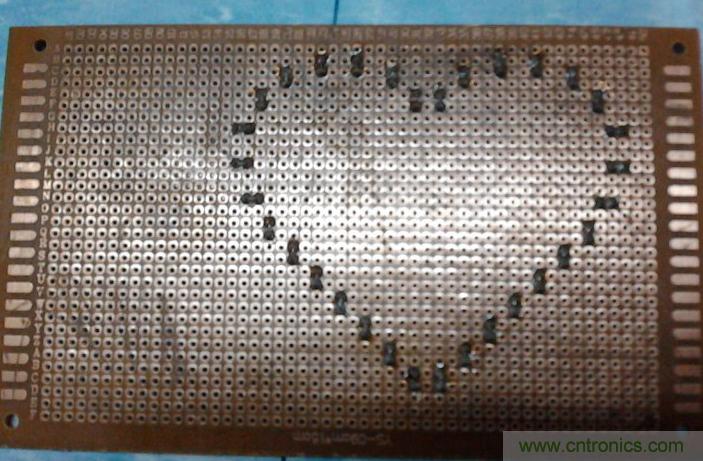

剪掉长脚，大致轮廓出来了

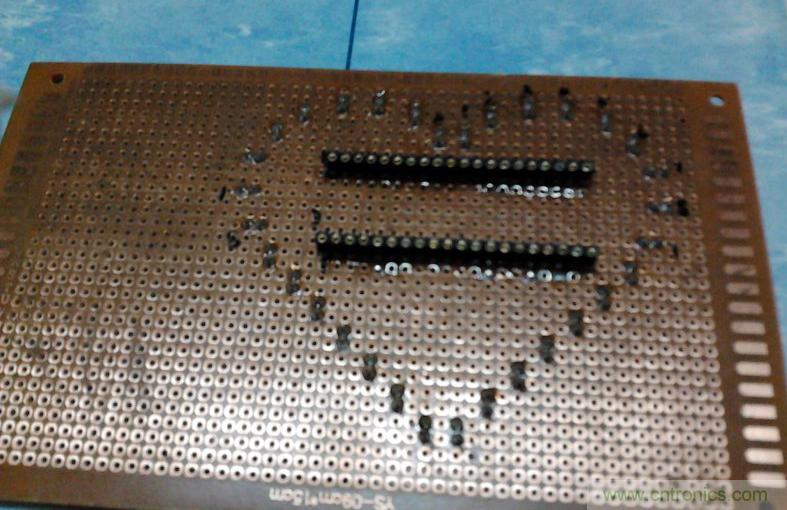

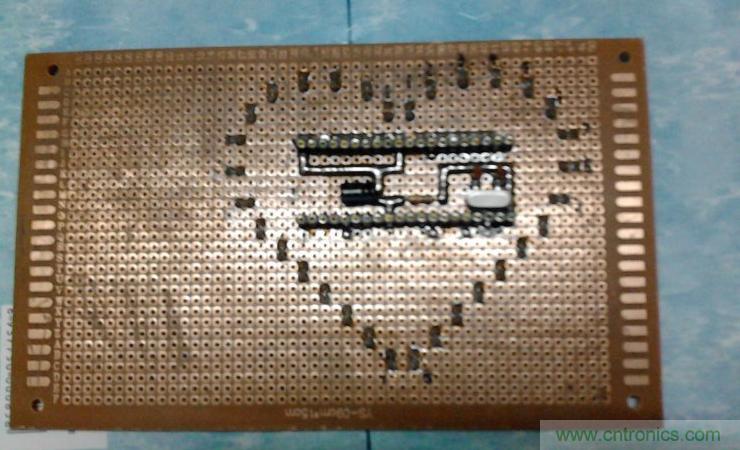

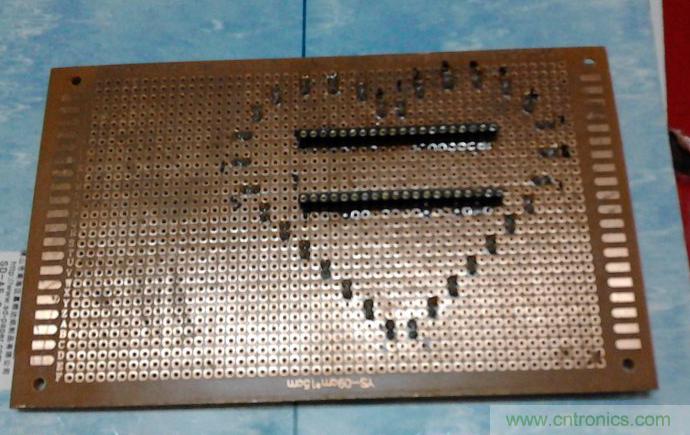

焊接上2排IC座，每排20脚，用的主芯片是DIP40脚的89C52.焊接这个最麻烦，因为是背面焊接，很难将每个脚都焊接的很好，很容易连焊。。。。。。

分享个经验，先将要焊接的孔上锡，但孔不要堵住，然后再焊接。这样容易多了

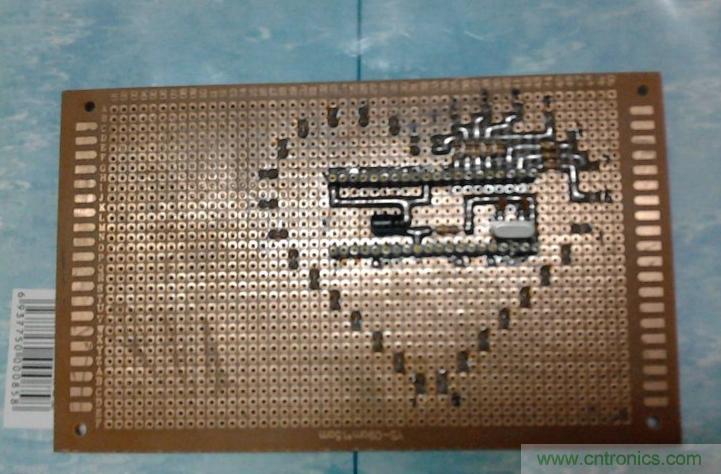

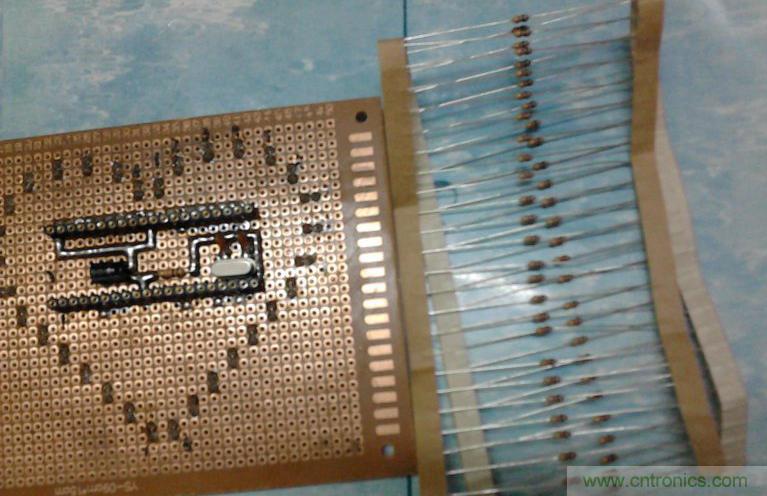

然后焊接电阻，我选用的1/6W的碳膜电阻，1/4W太大的位置不够，这个焊接最费眼睛，呵呵

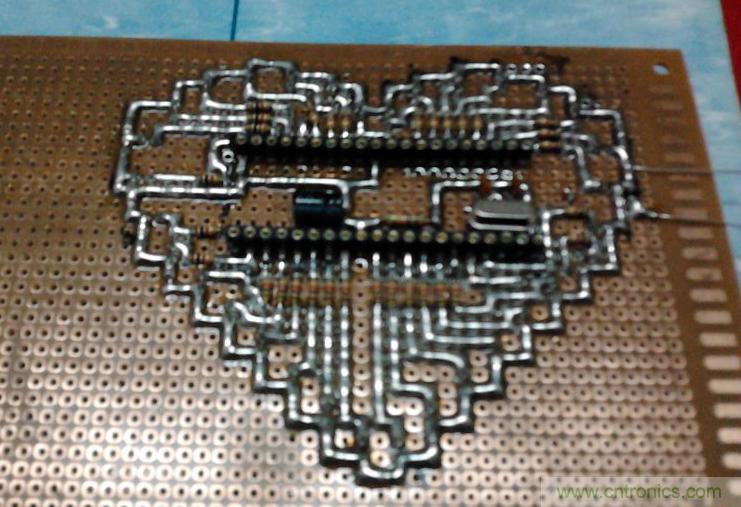

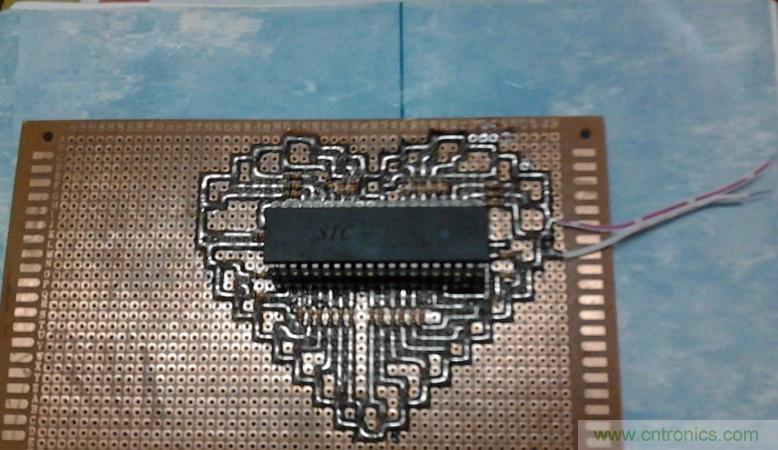

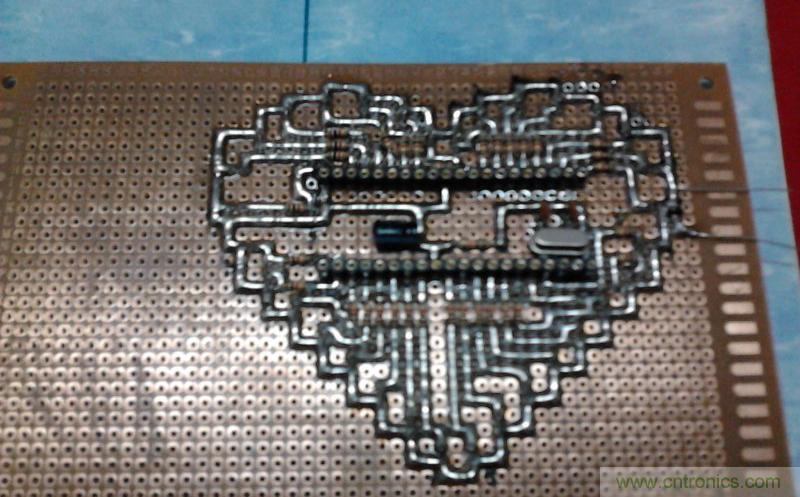

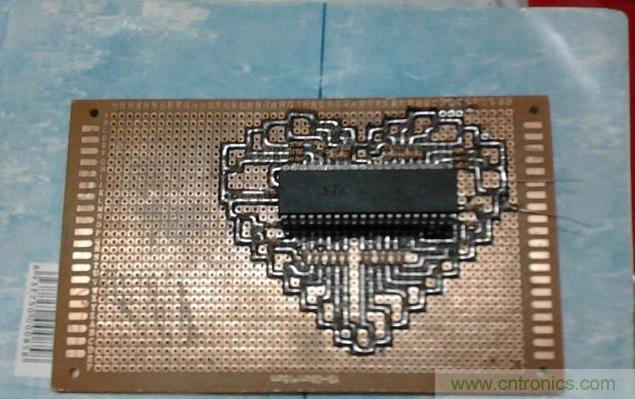

焊接完所有的电阻后的样子，一共32个电阻，32个LED灯，每个I/O口通过1K电阻和LED的负极相连。还是想个心型哈，呵呵，最后将所有的LED正极连在一起，装上89C52，程序已经下载好了

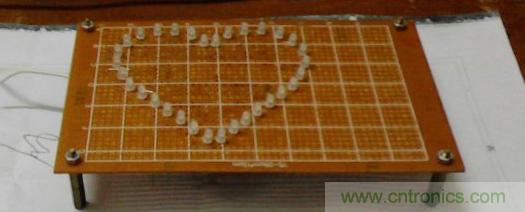

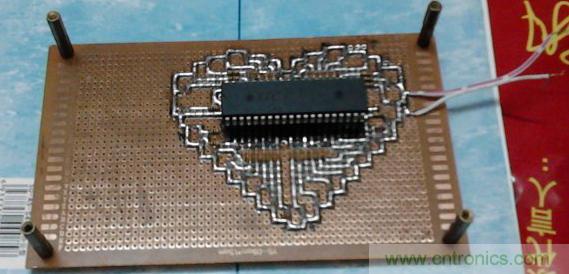

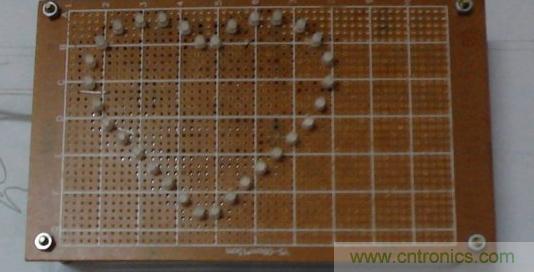

四个铜柱支撑，外观开起来还是比较可以，正面只有LED,简洁多了

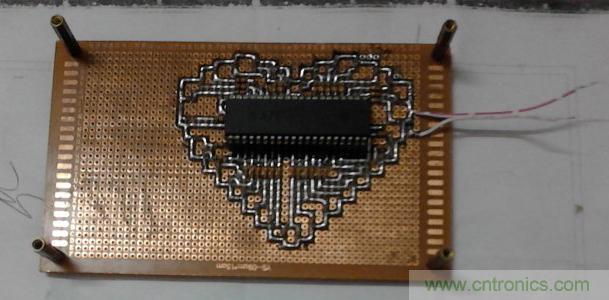

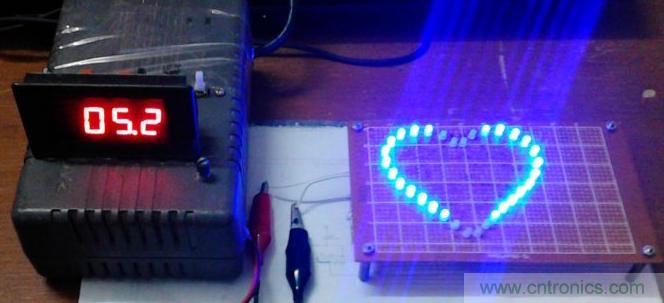

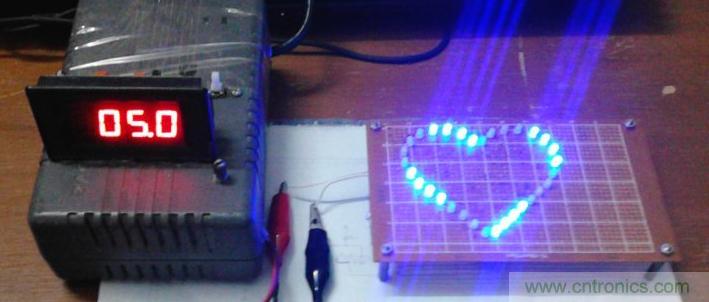

好，最后接上5V,供电，ok！很漂亮的蓝灯心型！
