对过去质量的评判——老百合花牌电磁炉拆解


在这个假冒伪劣成风的时代,很少有质量过硬,用料过硬的产品了。于是,大家都分外怀念过去的老产品,那时候虽然说功能不是很强大,但是做工用料还是很精细的。不过,真的是过去的老品牌都是值得信赖的吗?让我们亲自拆解看一看!

古老的百合花电磁炉

过去的质量良心,百合花牌电磁炉拆解

过去的质量良心,百合花牌电磁炉拆解

电视机厂生产的?功率有点小啊
过去的质量良心,百合花牌电磁炉拆解

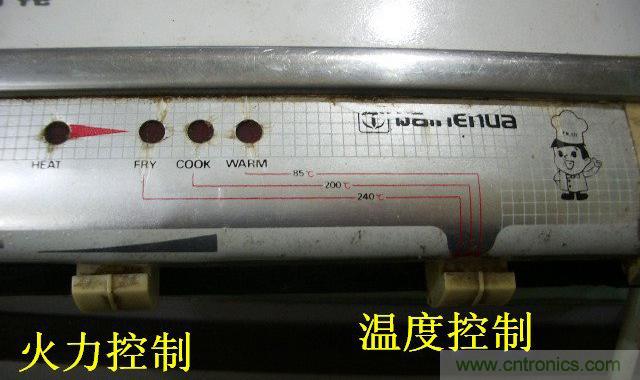

火力控制和温度控制

过去的质量良心,百合花牌电磁炉拆解

滑杆调节

过去的质量良心,百合花牌电磁炉拆解
石棉
过去的质量良心,百合花牌电磁炉拆解
线圈很重,是铜的
过去的质量良心,百合花牌电磁炉拆解
里面是温度检测电阻,看起来很简陋
过去的质量良心,百合花牌电磁炉拆解

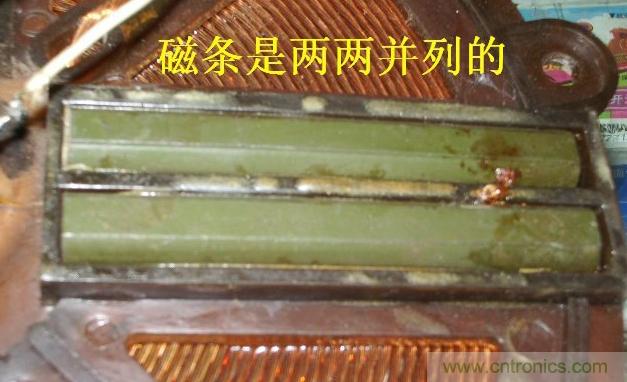

磁条是亮亮并列的

过去的质量良心,百合花牌电磁炉拆解

过去的质量良心,百合花牌电磁炉拆解

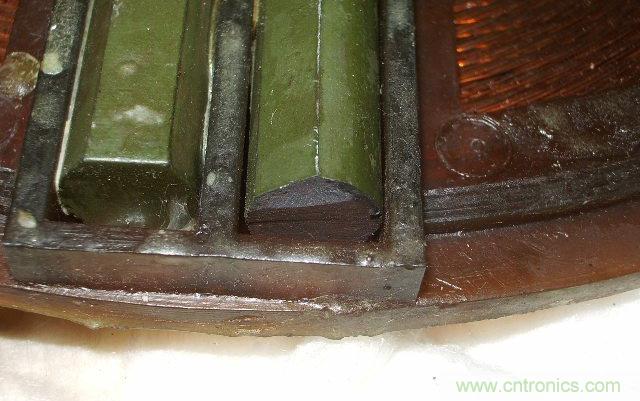

看看截面,像不像收音机里的磁棒
过去的质量良心,百合花牌电磁炉拆解
活力调整滑动电位器末端还有一个微动开关
过去的质量良心,百合花牌电磁炉拆解
微动开关用于关闭电源
过去的质量良心,百合花牌电磁炉拆解
温度选择是多档开关控制的
过去的质量良心,百合花牌电磁炉拆解
交流风扇,很少见用于电磁炉
过去的质量良心,百合花牌电磁炉拆解
电容居然是用胶水粘死的
过去的质量良心,百合花牌电磁炉拆解
电路板全貌
过去的质量良心,百合花牌电磁炉拆解
用料实在的散热片
过去的质量良心,百合花牌电磁炉拆解
蜂鸣器没有固定的,那时候的工艺。
过去的质量良心,百合花牌电磁炉拆解
主电源变压器,全桥
过去的质量良心,百合花牌电磁炉拆解

过去的质量良心,百合花牌电磁炉拆解
这里还有两个大电容
过去的质量良心,百合花牌电磁炉拆解
谁干的蠢事?小一点的电源变压器
过去的质量良心,百合花牌电磁炉拆解
两个点流管互感器和温度检测电阻
过去的质量良心,百合花牌电磁炉拆解
水泥电阻
过去的质量良心,百合花牌电磁炉拆解
过去的质量良心,百合花牌电磁炉拆解
没有找到资料,难道是国产仿制的ML339?
过去的质量良心,百合花牌电磁炉拆解
难道是国产仿制的LM324?
过去的质量良心,百合花牌电磁炉拆解
可调电阻
过去的质量良心,百合花牌电磁炉拆解
8P接插件
过去的质量良心,百合花牌电磁炉拆解

电路板背面有飞线和反面安装的元件
过去的质量良心,百合花牌电磁炉拆解
变压器的固定方式
过去的质量良心,百合花牌电磁炉拆解
狠起来很不正规
过去的质量良心,百合花牌电磁炉拆解
全桥型号
过去的质量良心,百合花牌电磁炉拆解
这是什么
过去的质量良心,百合花牌电磁炉拆解
大功率电阻
过去的质量良心,百合花牌电磁炉拆解
应该是IGBT吧,该型号查不到资料
过去的质量良心,百合花牌电磁炉拆解
和手手指比比看大小
过去的质量良心,百合花牌电磁炉拆解
背面只有两根接线,金属散热片也是另一个电极
过去的质量良心,百合花牌电磁炉拆解
看看全桥是如何安装的,里面加了套管。
