超强DIY:分享潮平板制作全过程


平板电脑大概是我们梦寐以求的移动设备之一了,躺在床上就可以看电影玩游戏,而且拥有极强的续航能力。每个人都想拥有一台。不过作为电子人,买一台真的是有点不甘心啊,所以呢,看看大神怎么自己做一个潮流平板吧~

一直看着周边的朋友 ,拿着平板电脑 ,看电影, 听音乐, 玩玩游戏 ,甚是享受人生啊!

可是咱是搞电子的 想着利差太大了 ,要是真的去买 ,实在心疼 ,可是看着眼前的手机 ,想着平板的大屏幕 ,长续航时间, 便利性 ,真的是折磨老夫啊 !连国庆都是专去平板柜台, 恶饱眼福啊 !

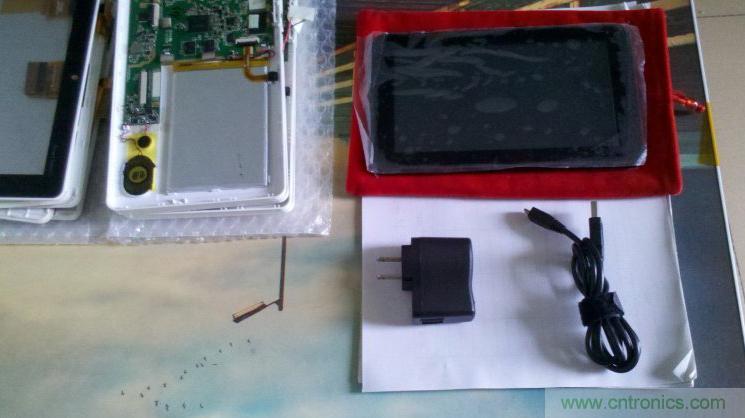

可巧, 昨天去华强北 ,给投票机系统选材, 看到一个商户抱怨, 卡波恩平板电脑的退货品 ,厂家不给处理, 凑过去攀谈得知是非渠道调过来的一批货 ,现在顾客退回六台问题机 , 给君正修理要价太高 ,客户和商户都不同意 ,正在纠结中 ,吾听此言, 简直天赐良机啊 ,果断自亮出身, 双方窃以为喜, 约定修好后可友情赠送一台 ,于是 ,慷慨掏出2K押金, 搬货装包 !

拆机维修中想着, 这个便宜一定要大家共享才好 , 开始福利!

超强DIY:分享潮流笔记本制作全过程

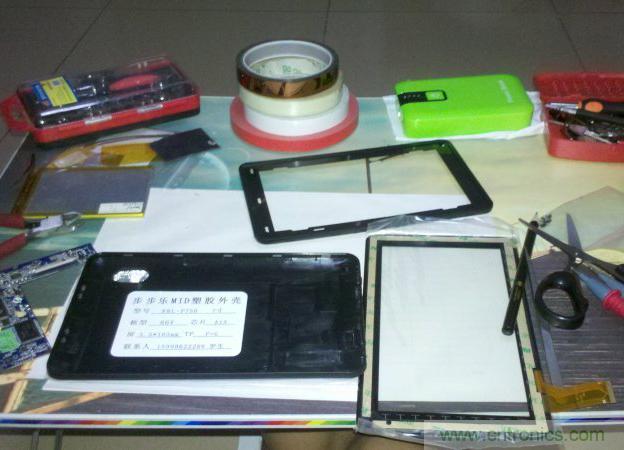

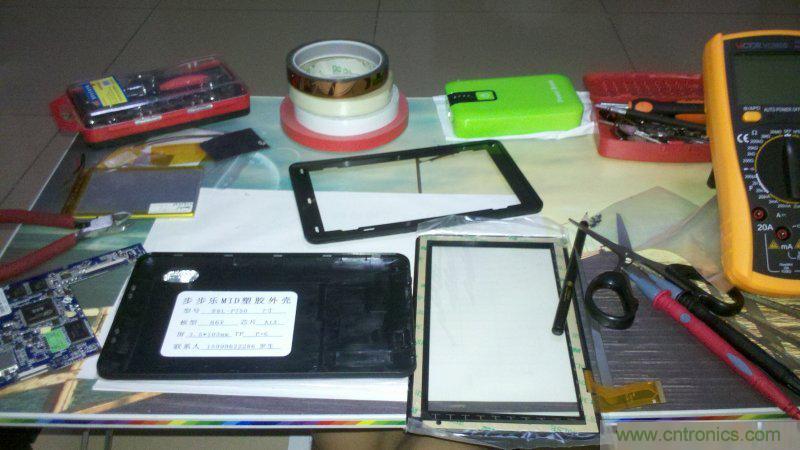

原来的外壳让他们用的都刮花了显得陈旧不堪的 , 干脆一狠心 ,翻新吧, 重返华强市场 ,在我不惧困苦 ,精挑细选之下 终于感动了老天 还真找到配型的壳子了 ,老板看我挺有诚意的 (其实 我做研发的时候经常去 照顾他的生意 ,比如现在的图片 就意思了一下)多加30送我一个全新的7寸电容触屏 使我的总成本达到65元人民币啊

超强DIY:分享潮流笔记本制作全过程

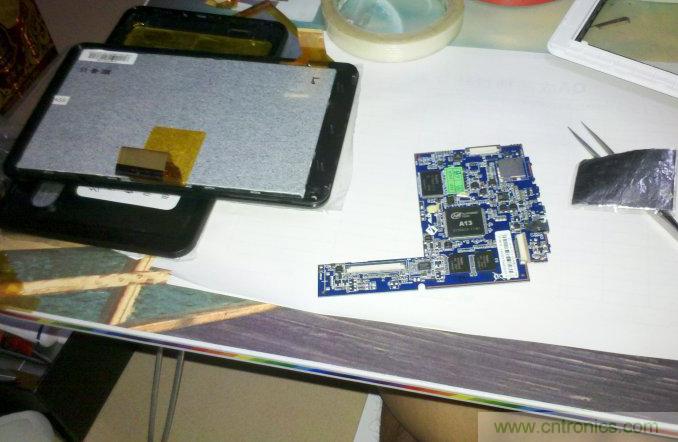

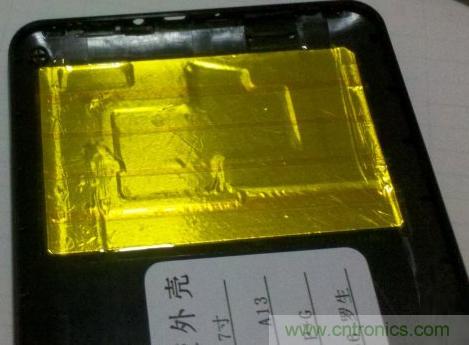

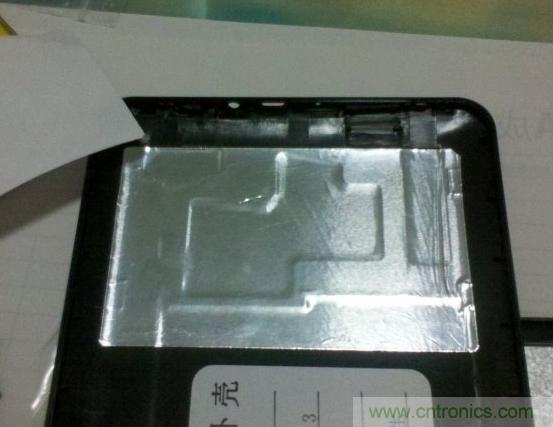

因为现在结构有变化 ,主板不能屏蔽 背板用铝箔纸仔细贴了一层

超强DIY:分享潮流笔记本制作全过程

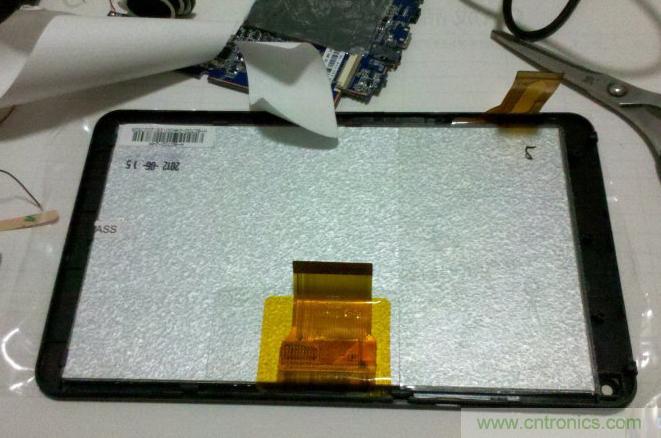

这是用玻璃纸做的隔离

超强DIY:分享潮流笔记本制作全过程

这是唯一可以称道的地方 , 全新的触摸屏, 以后我就可以指着触屏说 ,真是新买的 , 别人没用过

超强DIY:分享潮流笔记本制作全过程

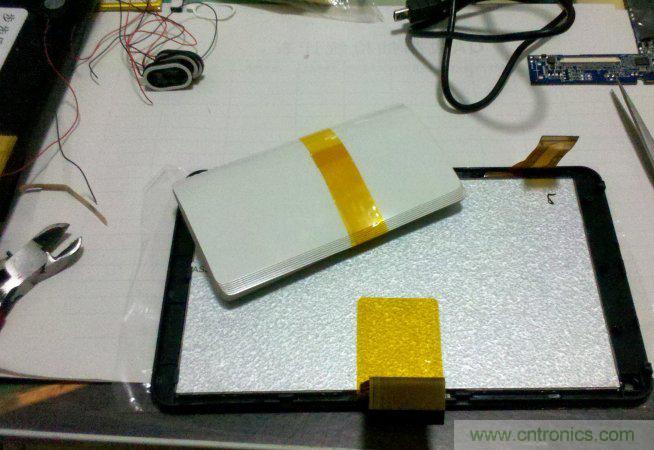

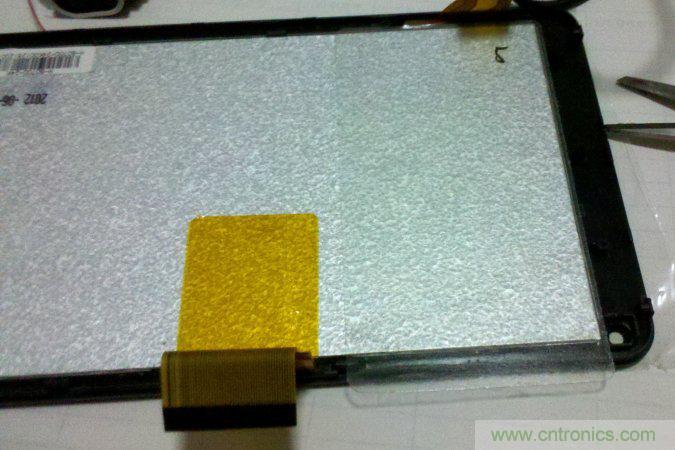

排线部位做个延展防护 , 毕竟以后就是自己的快播利器了

超强DIY:分享潮流笔记本制作全过程

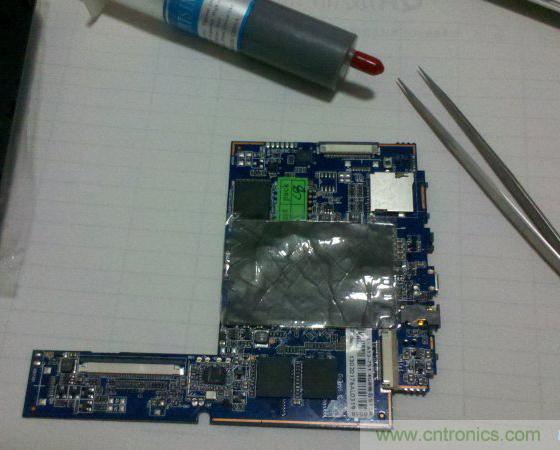

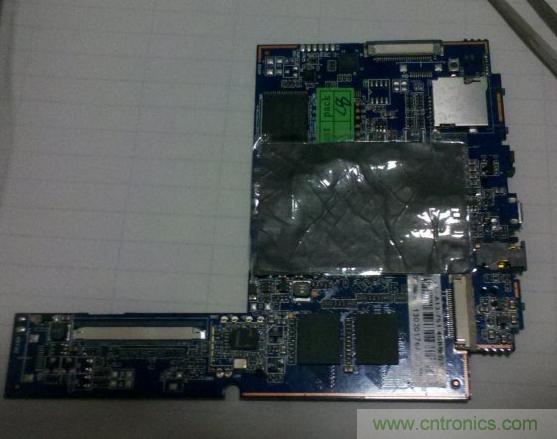

重点看镊子 ,这是我为核心做的散热片 一般机都没有的

超强DIY:分享潮流笔记本制作全过程

升级版的缓存芯片 ,做ITX的时候 这个攒了几块 ,终于有个平台可以使用了, 心潮澎湃啊

超强DIY:分享潮流笔记本制作全过程

很贴心的加了点散热膏 ,为了维护劳动成果 真心的不容易啊 , 有同感的 ,来点良心的掌声

超强DIY:分享潮流笔记本制作全过程

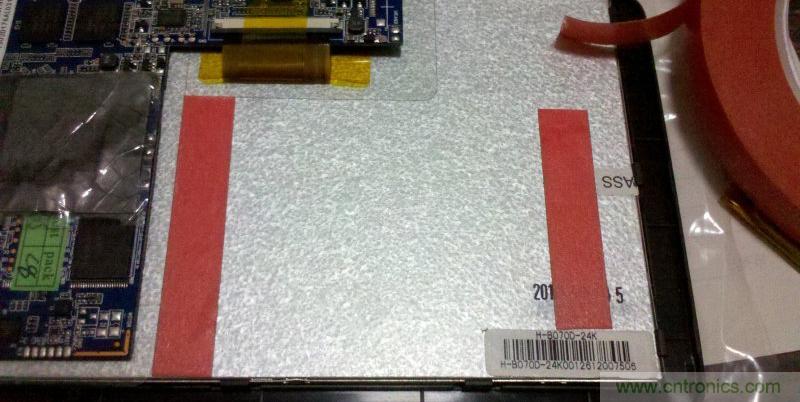

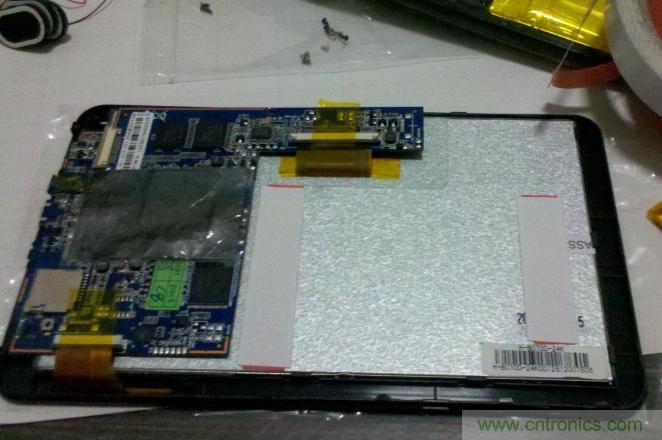

还是因为结构不是很匹配 没有固定位, 用法兰纸做的绝缘, 未来的主板, 在这安家 ,所以不能马虎

超强DIY:分享潮流笔记本制作全过程

多余的部分 ,也要善于利用, 谁让咱是DIY

超强DIY:分享潮流笔记本制作全过程

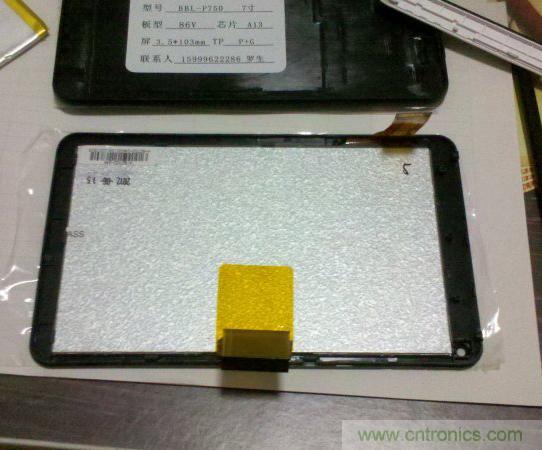

显示屏绝缘搞定 , 看着还可以

超强DIY:分享潮流笔记本制作全过程

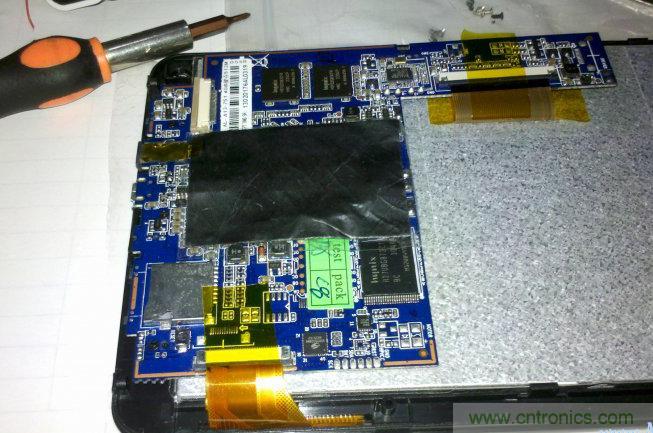

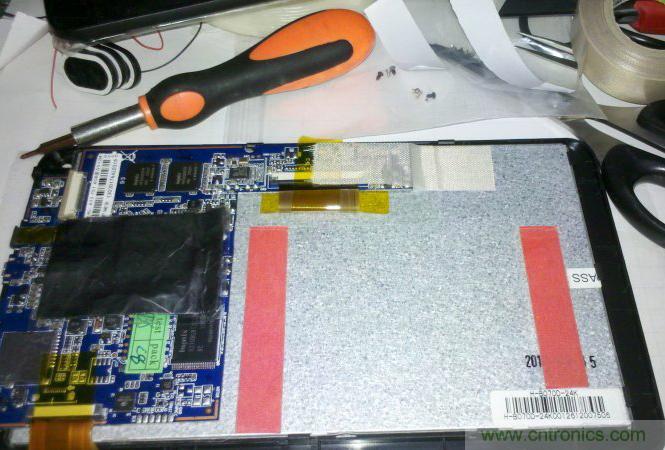

现在上主板 ,为了增加机械性能 我在底板灌注了 一部分填充硅胶 ,另外排线部分, 也用玻璃纸做了加固, 也算是DIY的优势了

超强DIY:分享潮流笔记本制作全过程

触屏线, 做了一个S型排位 ,同样也做了加固

超强DIY:分享潮流笔记本制作全过程

这是放电池位置 ,考虑到抗震性 加了一层高弹性的海绵胶纸

超强DIY:分享潮流笔记本制作全过程

用双面胶做的电池粘结区

超强DIY:分享潮流笔记本制作全过程

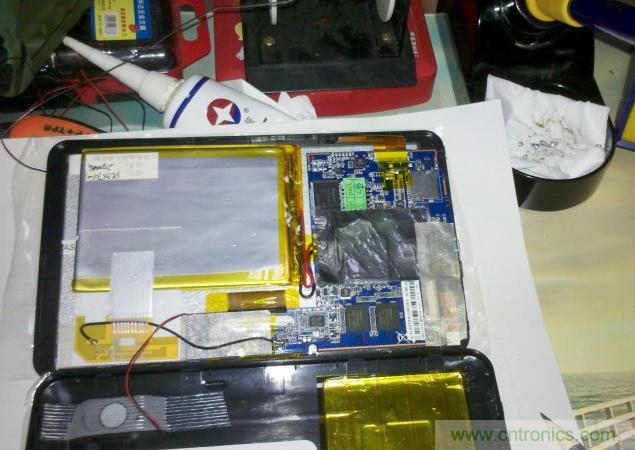

成型后的样子 , 其实中间我还 点了一点散热硅胶, 固化时间很短 , 防止跌落的时候 电池撞板

超强DIY:分享潮流笔记本制作全过程

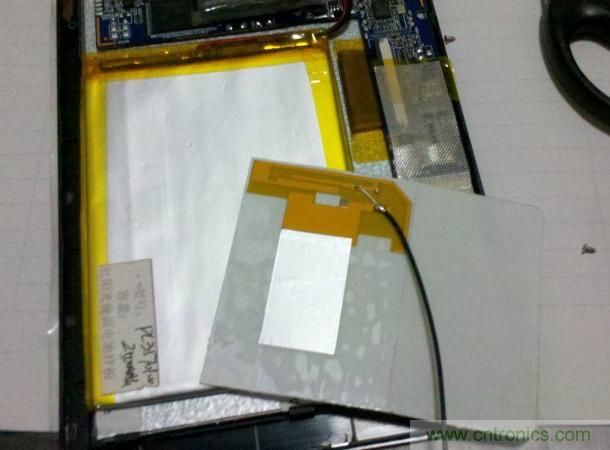

这原来是MID的天线 由于更换了WIFI模块 ,所以 ,他派上了用场, 可惜 ,还有一起的另一块没空间了

超强DIY:分享潮流笔记本制作全过程

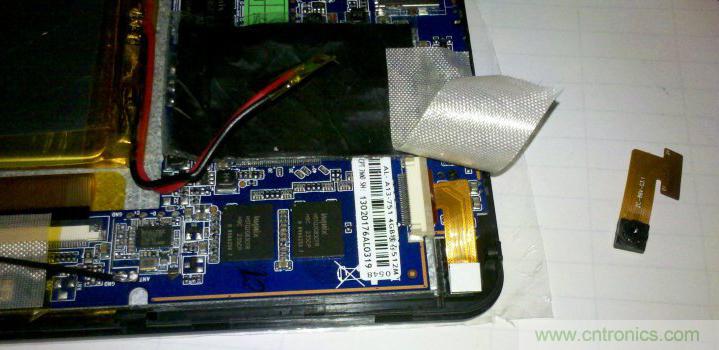

用高温散热纸给摄像头 做固定, 摄像头孔位的尺寸不是很理想 ,这也是装的时候 才发现的, 扩充了孔位, 不是完美主义者 应该可以接受的

超强DIY:分享潮流笔记本制作全过程

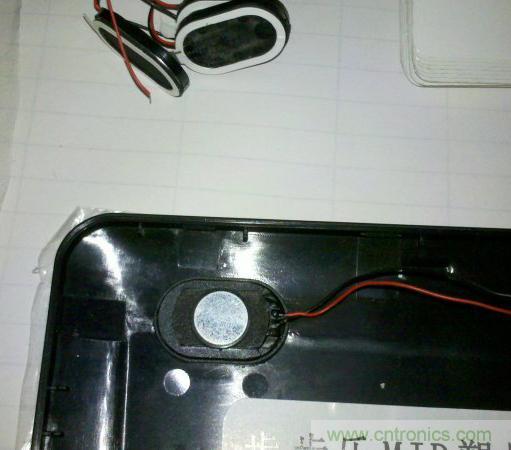

修机时买的喇叭 ,现在借用一个 。

超强DIY:分享潮流笔记本制作全过程

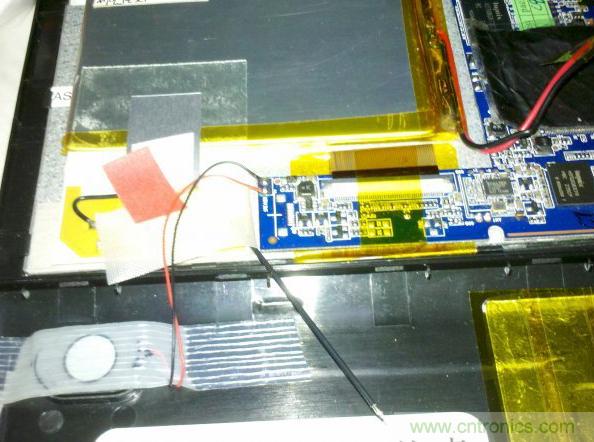

他在天线区域是重叠的, 所以用纤维胶纸做个固定。

超强DIY:分享潮流笔记本制作全过程

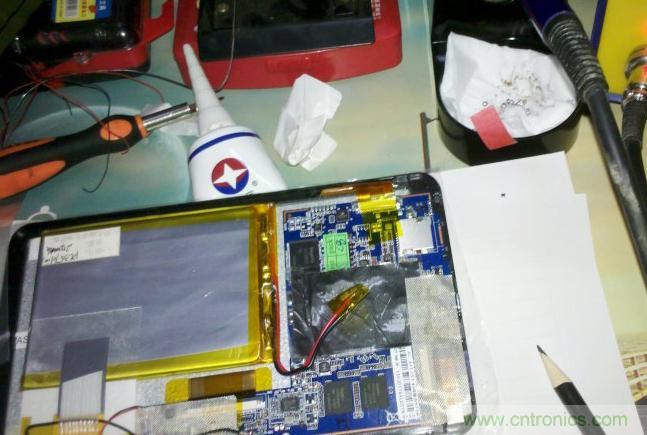

焊接WIFI天线 , 离整机越来越近了 , 平静, 淡定。

超强DIY:分享潮流笔记本制作全过程

焊接聚合物电池 , 在此要感谢比亚迪的兄弟啊, 专门为这个空间配的电芯 ,用材和容量很让我感受到哥们的力量啊。

超强DIY:分享潮流笔记本制作全过程

做最后的 ,整机检查 ,确认没有隐患 , 毕竟一会要通电了。

超强DIY:分享潮流笔记本制作全过程

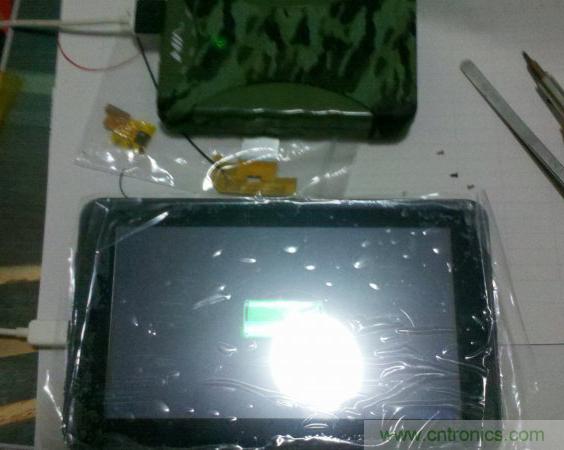

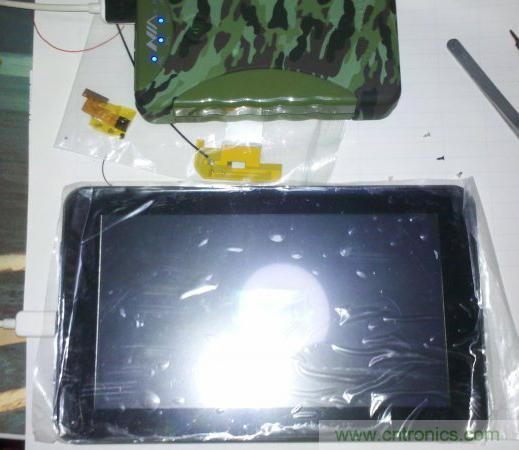

为了安全期间拿了一个之前做的移动电源 ,给平板充电 万一过电流 这我做过改装 ,可以有效保护 ,主板充电系统

超强DIY:分享潮流笔记本制作全过程

移动电源提示开机电流在设定的范围内 , 感谢天 ,感谢地, 没有问题。

超强DIY:分享潮流笔记本制作全过程

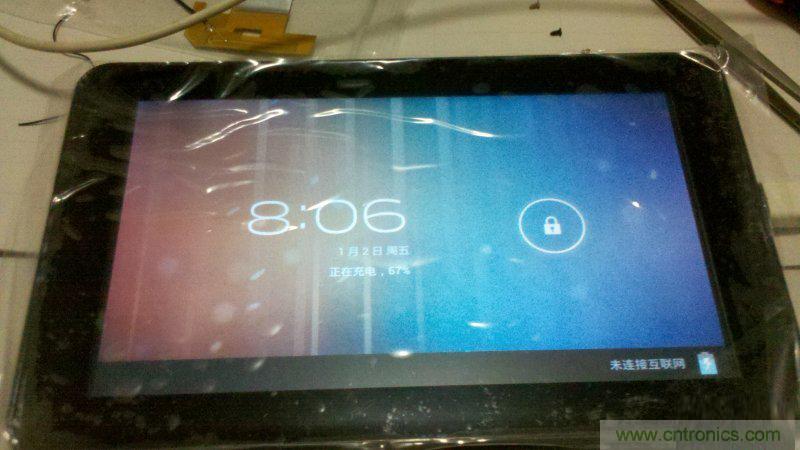

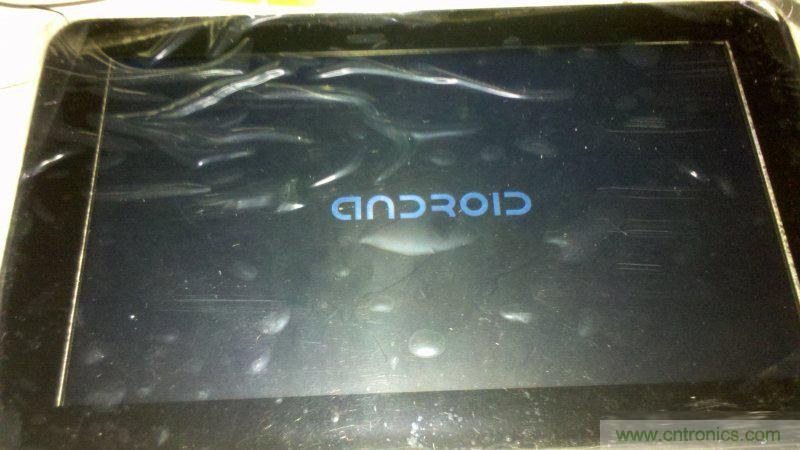

大家看到这个画面 ,是不是有疑问啊? 卡波恩 不是这个开机界面啊 ? 听我给你说, 这个为了保护 人家的版权 , 这块板子 ,我刷机了, 谁让咱换了外壳。

超强DIY:分享潮流笔记本制作全过程

触屏调试正常,完全匹配啊 ,用白兔检测 ,各个部分, 基本达到预期 ,使用顺畅 , 就是耳机口是后开的, 不给图了很难看 , 一个圆孔居然没烫好 ,还想着弄防水呢 。


超强DIY:分享潮流笔记本制作全过程

找来的外套 尽管有点大 ,不过还可以,就是颜色不是很好, 不适合男孩子用啊 。

不说了 得好好体验一下自己的平板了,以后他就会不离我左右了 希望给大家提供了能借鉴的东西 彼此交流。
