解读吉时利2200系列新款GPIB电源六大性能

与以往的电源产品相比，新发布的两款电源最大的特点就是增加了GPIB接口，通过GPIB接口，这两款电源可以更好地满足控制和通信灵活性的要求。这两款新的电源适用于让电路设计、大学实验室测试、材料研究和器件测试等领域，这些应用中往往需要使用一个以上的输出，其输出电压电流可以满足元件、电路、模块及整装设备的多种输出需求。2230G-30-1的两个模拟输出通道，每通道输出最大为30V/1.5A/45W，第三个通道输出为6V/5A/30W，通常用来为数字电路供电——目前市场中的三通道电源模拟输出最高为25V@1A。此多通道电源具有高输出电压电流，电压设置和回读分辨率高达1mV，电流设置和回读分辨率为1mA。以下，我们列举出这两款电源的一些突出的性能，为工程师在选型时提供参考。

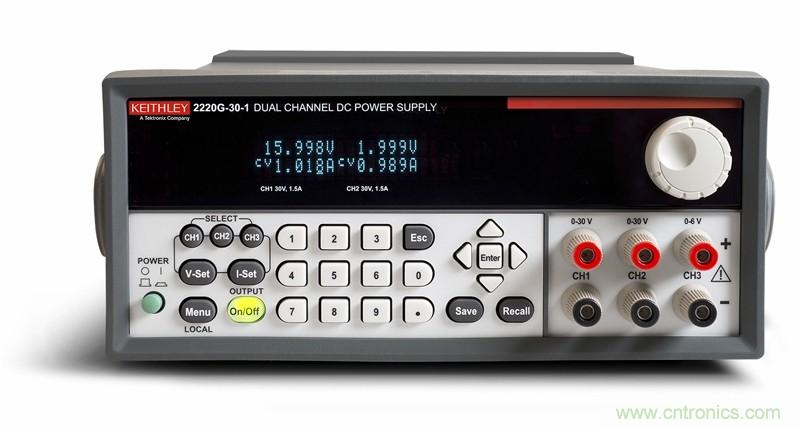

Keithley 2200G多通道电源可满足控制和通信灵活性的要求

性能一：更高的输出与回读精度

2200系列多通道电源每个输出通道的基本电压设置和回读精度高达0.03%（相比之下市场领导者产品精度仅为0.05%)，用户可以确信，任一输出端的输出电压正是他们为该通道设置的电压。与不能提供远程感测的许多竞争对手相比，吉时利新电源每个通道均提供远程感测功能，可以对电源引线上的电压降进行补偿，确保为待测设备终端提供准确的输入电压，从而提高整个系统的精度。此多通道电源还提供出众的基本电流设置和回读精度（其精度高达0.1%，而市场领导产品精度仅为0.15%)，而且波纹和噪声电压峰-峰值小于3mV，从而确保高质量的负载电流测量。

性能二：通道间完全隔离且独立输出，具有更大的测试灵活性

新电源的每个输出通道都是完全隔离的，这使得它可以为具有不同基准点的两个相互隔离的电路供电，省去了第二部电源。许多竞争对手的多通道电源不能提供隔离的通道输出，无法正确地为隔离电路供电。新电源每个通道都可以独立开启或关闭，因此，可以为需要以指定时序开启多个电压电平的电路供电。可编程定时器允许设置好的测试自动执行，可在经过指定的时间间隔后关闭输出。

性能三：输出可扩展，显示易于理解

对于超过30V或1.5A的供电需求，可以对新电源的30V输出通道进行组合。例如，通过将两个通道串联起来实现最大60V/1.5A输出；或通过并联方式实现最大3A/30V输出。进行这种配置时，电源会显示串并联后的实际输出电压电流值。由于竞争对手无法做到这点，所以会增加显示结果令人困惑甚至理解错误的可能性。新电源30V输出通道可以支持双极型电路测试，也可以在跟踪模式下使两通道按照用户定义的比例变化输出。

性能四：保护精密的待测设备（DUT）

新电源具有以下保护功能，可以在测试过程中保护脆弱或试验进程中的被测设备免于损坏。最大输出电压保护可以避免电源输出超出预先设定的最大电压；电流设定值可以保证流入被测设备的电流不超过设定值。每个通道的保护值可以独立设置，相互间无任何干扰。此外，用户可以通过前面板手动设置密码，防止重要测试被意外更改。

性能五：多种接口选择，简化系统集成

新的GPIB接口与现有USB TMC接口的组合，使得在各种编程环境下远程控制电源变得容易。标准的IVI-COM和LabVIEW驱动程序使电源很容易集成于各种自动测试系统中，并且提供所有必须工具完成仪器控制，数据记录和分析工作。此编程环境支持各类泰克台式仪器，通过单一直观的软件界面，提供对各类仪器功能的访问，实现整个台式测试自动化或系统测试自动化。

性能六：灵活操作，高度易用

新电源具有多种特性，既提高了使用多样性也简化了操作。
仪器可以存储30组电压电流设置，在重复测试时可以节省时间。旋钮输入具有步进调整能力，可以简化被测设备对电压电流变化反应的测试。数字按键输入可以准确快速的设置输出电压电流。仪器具有明亮的真空荧光显示屏，可以同时显示三个通道的输出电压电流，无需手动切换通道显示。
