再利用,高亮度的LED手电筒DIY


品慧电子讯废物利用,再创造是当今节约环保型社会的必须。本着这种精神,一位技术帝将一个500mAh的手机电池+一个手电筒+一个0.5w的LED,结合起来自己DIY了一个高亮度的LED手电筒。实际测量了一下功率有0.35w,LED亮度很高,并且电池可以用4到5个小时。感兴趣的你可以照着下文的DIY教程,自己做一个。

翻到一个旧手机电池,看了一下还有500mAh,就寻思着弄一个手电筒利用起来。说干就干,到电子市场买了一个0.5w的LED,废话不多说,下面开始教程。

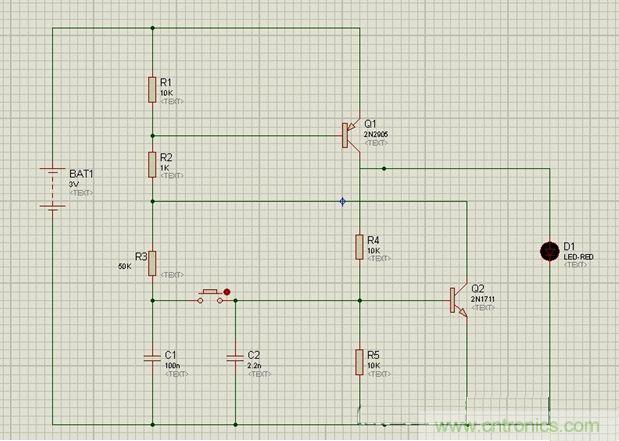

电路图如下(这个电路能实现按键开关自锁,即是通过一个按键开关实现按一下开,再按关的效果)。

电路图

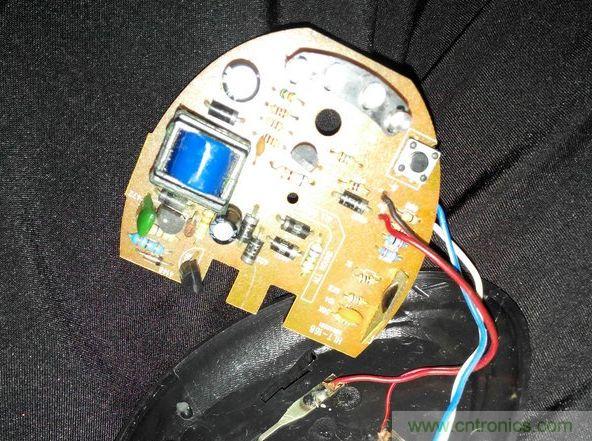

要用到的元件。

要用到的元件
123456下一页>

  • 第一页:高亮度的LED手电筒DIY电路图及元件
  • 第二页:高亮度的LED手电筒DIY之焊接
  • 第三页:高亮度的LED手电筒DIY之外壳
  • 第四页:高亮度的LED手电筒DIY
  • 第五页:高亮度的LED手电筒DIY之充电器制作
  • 第六页:高亮度的LED手电筒DIY完成测试

焊接在洞洞板上面。

焊接

焊接

焊接

焊接
<上一页123456下一页>

  • 第一页:高亮度的LED手电筒DIY电路图及元件
  • 第二页:高亮度的LED手电筒DIY之焊接
  • 第三页:高亮度的LED手电筒DIY之外壳
  • 第四页:高亮度的LED手电筒DIY
  • 第五页:高亮度的LED手电筒DIY之充电器制作
  • 第六页:高亮度的LED手电筒DIY完成测试

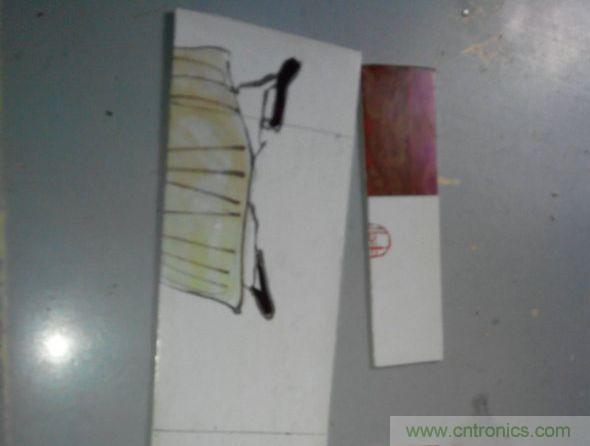

电路方面至此搞定,接下来是外壳(三围57*35*16mm)。

外壳

挖洞。

挖洞

外壳
<上一页123456下一页>

  • 第一页:高亮度的LED手电筒DIY电路图及元件
  • 第二页:高亮度的LED手电筒DIY之焊接
  • 第三页:高亮度的LED手电筒DIY之外壳
  • 第四页:高亮度的LED手电筒DIY
  • 第五页:高亮度的LED手电筒DIY之充电器制作
  • 第六页:高亮度的LED手电筒DIY完成测试

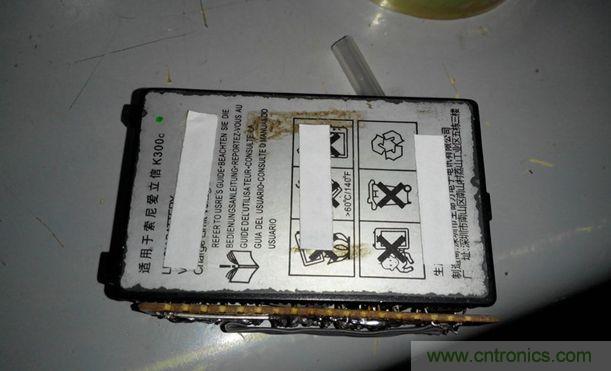

把电池和外壳粘起来

把电池和外壳粘起来

把电池和外壳粘起来

贴上胶纸,完工。

贴上胶纸
<上一页123456下一页>

  • 第一页:高亮度的LED手电筒DIY电路图及元件
  • 第二页:高亮度的LED手电筒DIY之焊接
  • 第三页:高亮度的LED手电筒DIY之外壳
  • 第四页:高亮度的LED手电筒DIY
  • 第五页:高亮度的LED手电筒DIY之充电器制作
  • 第六页:高亮度的LED手电筒DIY完成测试

最后一步,用一个万能充改成充电器。

用一个万能充改成充电器

用一个万能充改成充电器
<上一页123456下一页>

  • 第一页:高亮度的LED手电筒DIY电路图及元件
  • 第二页:高亮度的LED手电筒DIY之焊接
  • 第三页:高亮度的LED手电筒DIY之外壳
  • 第四页:高亮度的LED手电筒DIY
  • 第五页:高亮度的LED手电筒DIY之充电器制作
  • 第六页:高亮度的LED手电筒DIY完成测试

搞定收工,充电中。

充电中

试试亮度。

试试亮度

实测0.35w,用LED亮度不错,这个电池可以用4,5小时。
