LED资深网友结合案例分享EMI整改方法
品慧电子讯LED资深行家独家分享4年来做LED研发工作的经验，对于刚刚接触整改的年轻工程师来说，可以说算是受益匪浅了。毕竟技术无止境，希望大家在交流过程中互相学习，相互进步。
LED资深行家背景介绍
本人做LED也有些年头了，比较庆幸，刚毕业出来实习，第一家就是做LED的，然后从此就没离开过这个行业，从LED成品到LED电源。现在证明我那时并没有选错，虽说LED现在竞争激烈，没多少利润，但是做LED的工程很吃香，现在想和大家分享下这几年的经验，从电源研发到EMI整改认证到做成品灯。说是分享，大家可以发表不同的意见，毕竟比起做了十几、二十年的工程来说，只是班门弄斧。先说下EMI整改吧，毕竟对刚接触整改的年轻工程师来说，最头痛的就是辐射整改。

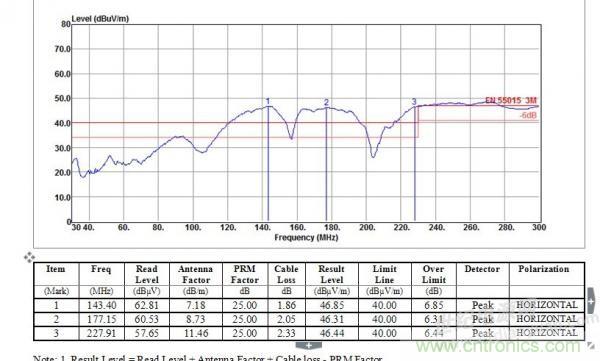

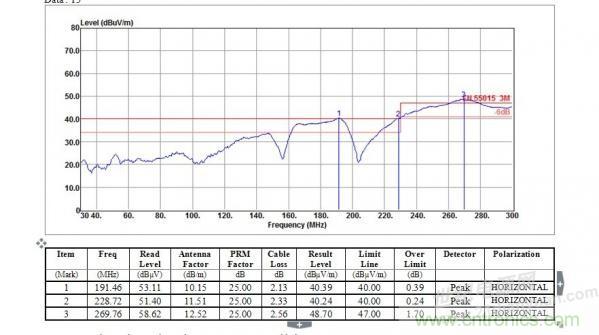

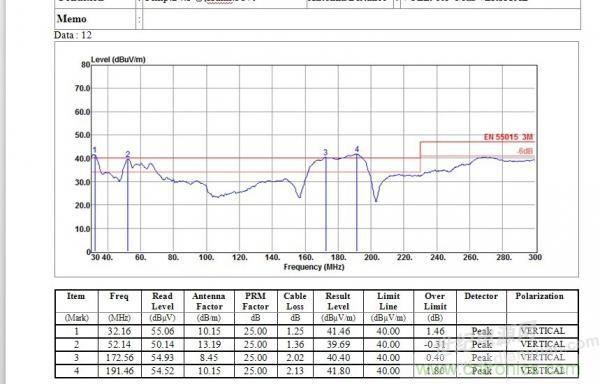

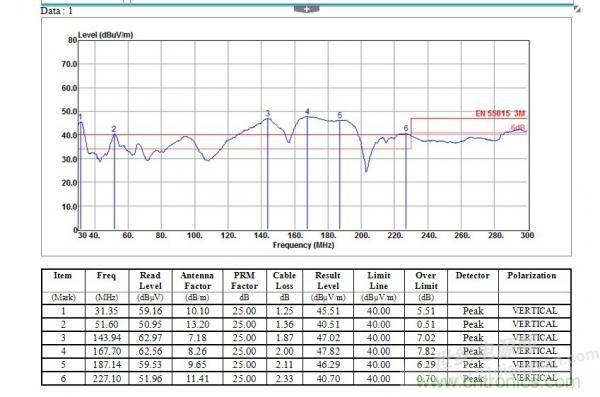

此图显示已经明显超标了，接下来给大家慢慢介绍整改过程和整改方法。

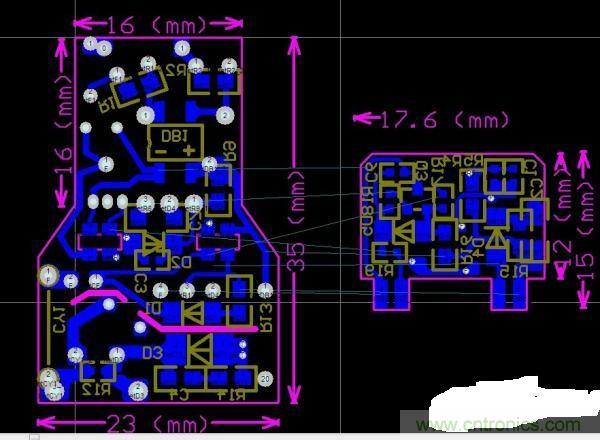

上PCB，对于EMI来说，走线就是灵魂。由于板子要内置，有尺寸要求，并且还要有可控硅调光功能，由于节省了很多EMI元件，导致明显超标。
右边的电源，由两片板组合，8W调光。
第二页：EMI整改方法分享
12下一页>
- 第一页：资深行家背景介绍；
- 第二页：EMI整改方法分享；
网友总结的整改方法
1、应对垂直30M-50M超标的绝招之一：MOS管S极串入磁珠，可以有效减少30M位置。
MOS管DS加入吸收，能有效减少辐射。加入47PF/1KV电容（实际47PF-100PF都行，在能过辐射的条件下，尽量小，因为这个吸收电容有损耗，会使MOS管发热严重，并降低效率，不太建议用100PF，想效果明显的，最好用RC吸收）

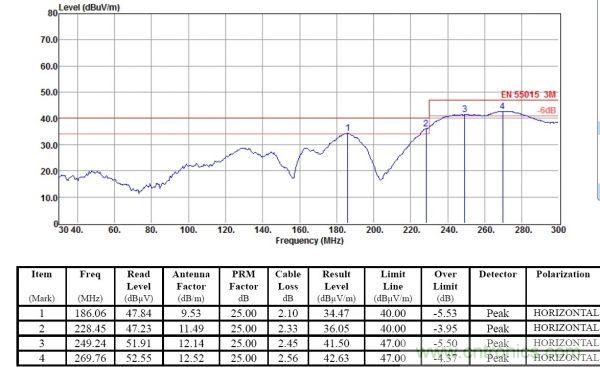

经过两个步骤的处理之后，辐射图如下：
有人问到为什么磁珠加在S极，不是D极？磁珠串在D级有效减小50-80M辐射，对30M辐射效果不大，卡在灌胶辐射增加的同志们，我去测试的时候常常和遇到的工程聊这个话题，辐射余量越大当然越好，工程们也安心，但对于我这款不用灌胶的电源来说，3DB足以，因为要面对的不仅是EMI，还有成本，空间压力，并不能加入太多EMI元件，会考虑到灌胶，余量不止6DB整改。
2.解决EMI和效率之间的平衡问题关键绝招是：铝壳子接地，对于大功率，在板子多个地方和地之间加入Y电容。

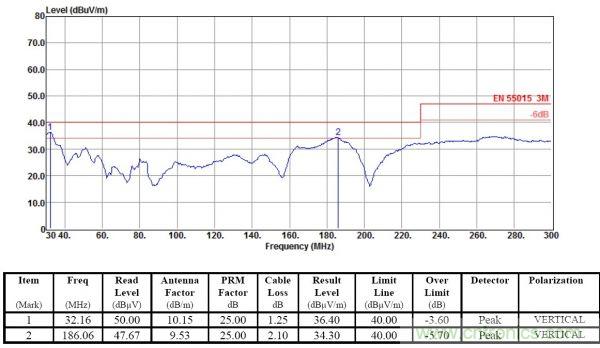

最终整改的辐射图
辐射的关键在于，适当的频率（50-60K),良好的走线。
