一款可快速判断电机绕组的电路设计
品慧电子讯众所周知，判断一台三相电机的内部绕组以及其首位如何连接的方法有很多，很多工程师也有自己的判断经验，从外观，朝向等等。本文为大家介绍一种判断方法——发光二极管来判断，此方法简单易行，安全并且还迅速。下文将为大家奉献上用发光二极管来判断的电路设计。
判断三相电机绕组及其首尾的方法很多，如用发光二极管来判断，简便易行，安全迅速。判断连接电路如图1所示。
（1）同相绕组判断：将两节电池串接，再按极性和发光二极管的一极相接，另一极和电机的任一抽头相接，其余抽头分别和电池的另极触碰，发光二极管亮者为同相绕组。
（2）绕组首尾判断：先把电机任意两相绕组的一端相接，另两端和发光二极管的两极相接，剩下一相绕组的一端和电池的负极相接，另端和电池的另极触碰。接通瞬间，若发光二极管亮，则电池正极、发光二极管的负极和发光二极管正极所接绕组的另端，同时绕组的首或尾，一次判清。若不亮，可改换电池的电极或绕组接头再试，若怎么改接发光二极管都不亮，应检查电池、发光二极管和各个接头到亮为止。

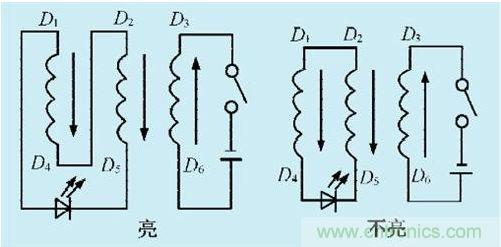

图 电机绕组判断电路
