DIY单管自激，领略高压电火花【有视频】
品慧电子讯相信大家在炎热的夏天都见识过蚊拍电蚊虫时的火花，是不是觉得很惊奇心里默默感叹呢？其实一个简单的单管自激也能打出像样的美丽火花。这是因为单管自激就能使一节或几节干电池的电压升压至几百甚至几千伏特，今天，小编就教大家做如何DIY一个单管自激，让大家共同领略到高压电的风采。
看着夏天电蚊拍电蚊虫时的火花，心中既惊奇又赞叹。单管自激就能使一节或几节干电池的电压升压至几百甚至几千伏特，打出靓丽的电火花。今天，就教大家做一个简单的单管自激电路，让大家共同领略到高压电的风采。

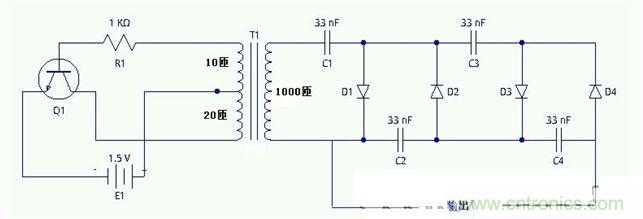

电路原理图：
所需材料：

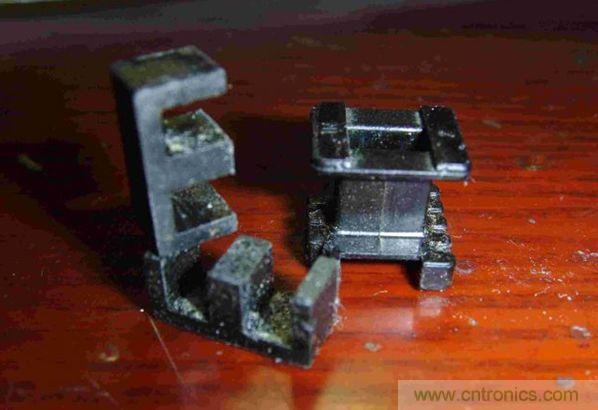

变压器骨架及配套磁芯（可在镇流器中拆）。

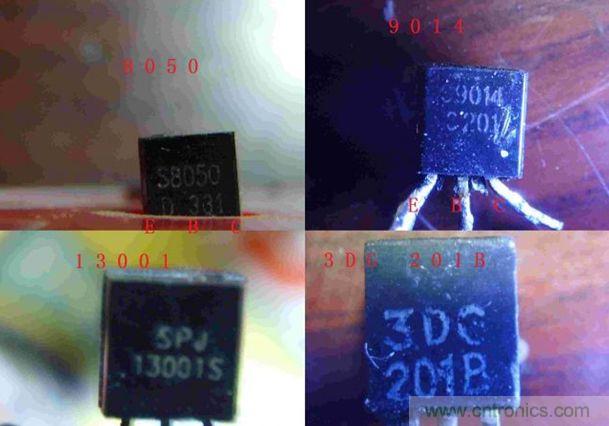

三极管13001/13003/8050/9014/3DG 201B，任选其一。下面我以3DG 201B做示范，我认为它的性能最好。
13001，13003管脚 B C E
8050,9014，3DG 201B管脚 E B C

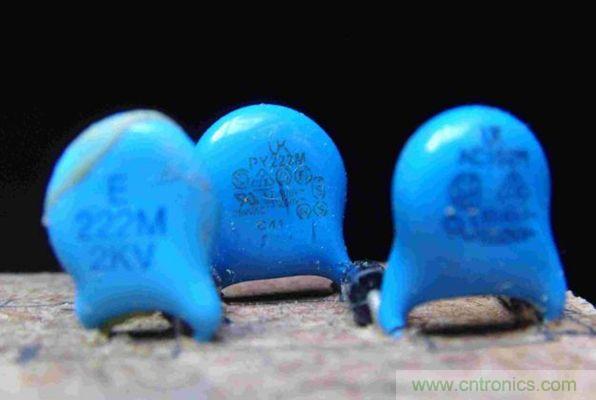

电阻1千欧，二极管IN4007三个，高压电容33nf三个，直径为0.1mm的漆包线一大卷，直径为0.2mm的漆包线几米。
12345下一页>
- 第一页：DIY单管自激，领略高压电火花风采（1）
- 第二页：DIY单管自激，领略高压电火花风采（2）
- 第三页：DIY单管自激，领略高压电火花风采（3）
- 第四页：DIY单管自激，领略高压电火花风采（4）
- 第五页：DIY单管自激，领略高压电火花风采（5）

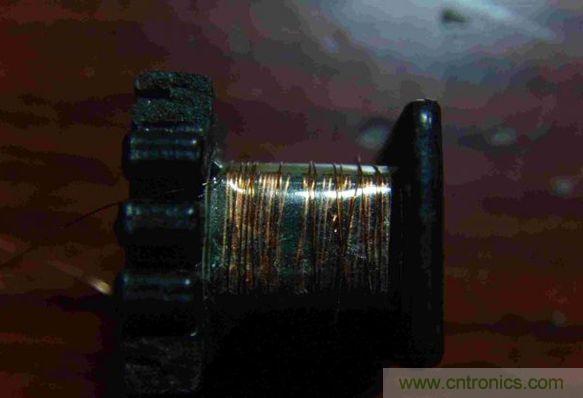

开始制作了！首先先要绕制升压变压器的初级线圈。这个线圈要求有个抽头，而且抽头两边要保持绕的方向一致。就是前10匝顺时针绕，那么后20匝也要顺时针绕，逆时针也同理。先饶前10匝。将漆包线卡进线槽中，任选顺时针或逆时针方向开始绕制10匝。这10匝要保证把整个变压器骨架覆盖一遍，且没有必要很密。当绕完10匝时，再从另一个卡线槽中将漆包线抽出。

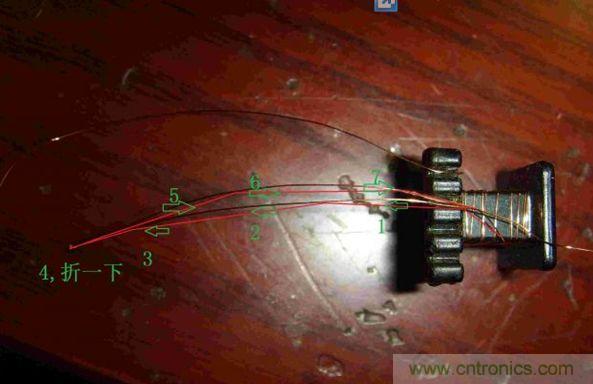

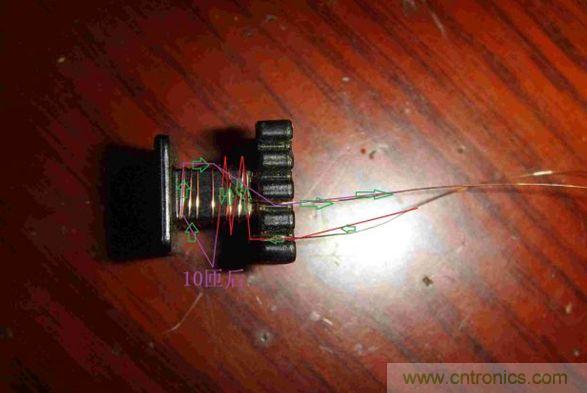

然后要做一个抽头，这就是电路原理图上接电池正极的那根线。刚刚我们绕完了10匝，那么将漆包线的方向往回一折（但不要折断了），再从同一个卡线槽中回到变压器骨架上。

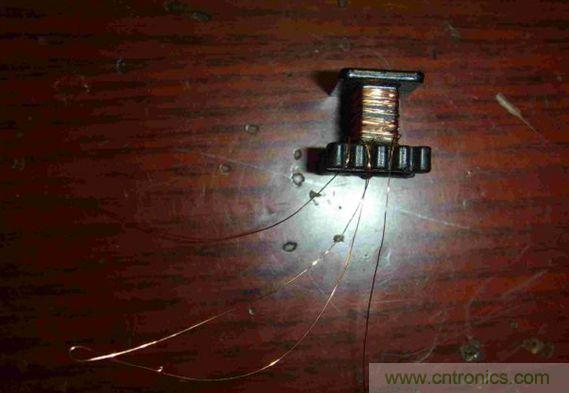

做完抽头后，要保持和前10匝一样的方向绕完剩余的20匝（上面已经提到了，就不再多重复），不要被抽头所误导，该向哪个方向绕还是向哪个方向绕。这20匝要把变压器的骨架覆盖2变，几一来一回，压在10匝的上面。绕完后，将漆包线再从下一个卡线槽中穿出，剪断多余的漆包线即可。
然后，给初级线圈粘上一层胶带。
<上一页12345下一页>
- 第一页：DIY单管自激，领略高压电火花风采（1）
- 第二页：DIY单管自激，领略高压电火花风采（2）
- 第三页：DIY单管自激，领略高压电火花风采（3）
- 第四页：DIY单管自激，领略高压电火花风采（4）
- 第五页：DIY单管自激，领略高压电火花风采（5）
开始绕制次级线圈。考虑到有1000匝，所以教大家用直流电电机来辅助绕线。先将直径为0.1mm的漆包线在变压器骨架上绕上10多匝，（方向随意，跟初级线圈无关）使其不容易滑落。

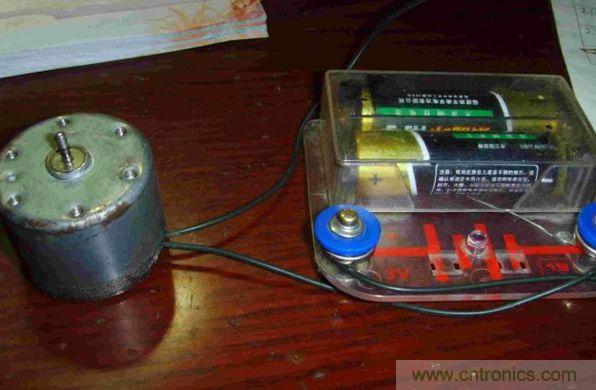

找来直流电电机和直流电电源（干电池）

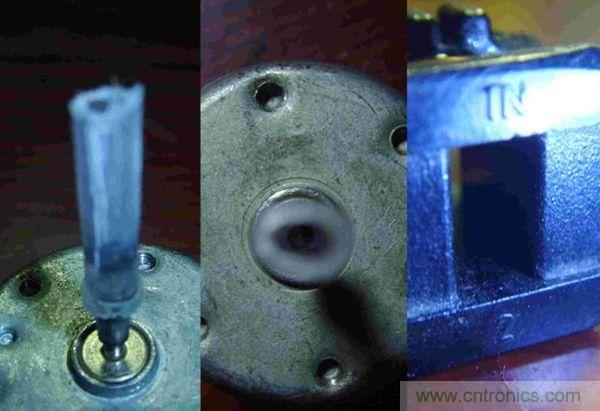

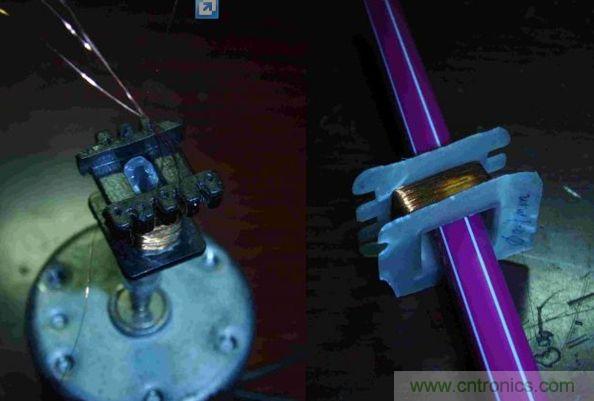

先通电试验，测试好与前10匝手工绕的方向一致且不宜将漆包线弄断的转速，可以通过调整电压来实现。然后将一根用完的中性笔笔芯拔掉笔尖插在电机的轴上，并稍稍用钳子夹扁一点中性笔笔芯，插进变压器的骨架中。

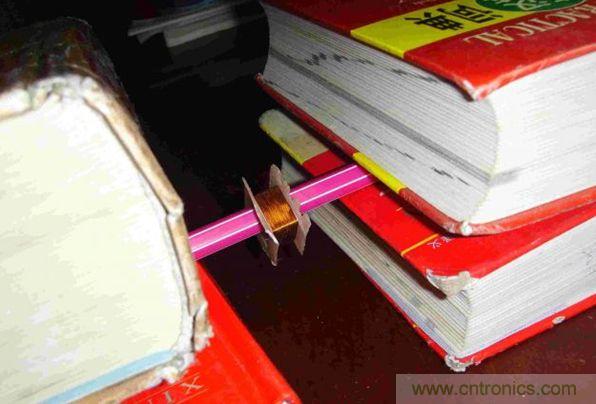

然后，用笔穿过放线的漆包线线卷，并用字典压好笔，使其转的更加稳定。
<上一页12345下一页>
- 第一页：DIY单管自激，领略高压电火花风采（1）
- 第二页：DIY单管自激，领略高压电火花风采（2）
- 第三页：DIY单管自激，领略高压电火花风采（3）
- 第四页：DIY单管自激，领略高压电火花风采（4）
- 第五页：DIY单管自激，领略高压电火花风采（5）
把以上东西摆放好，开始绕线。
绕线时，手要轻轻捏着线，让线从手中滑过。并且在绕的过程中上下调整手的位置，使线绕在不同的位置，并且均匀绕上。

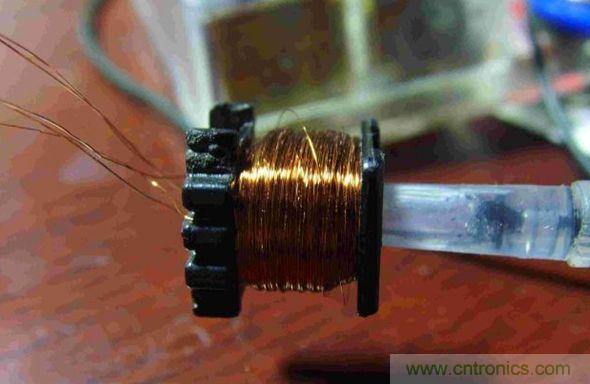

当漆包线绕满整个变压器骨架时，就停下并剪断多余的漆包线。

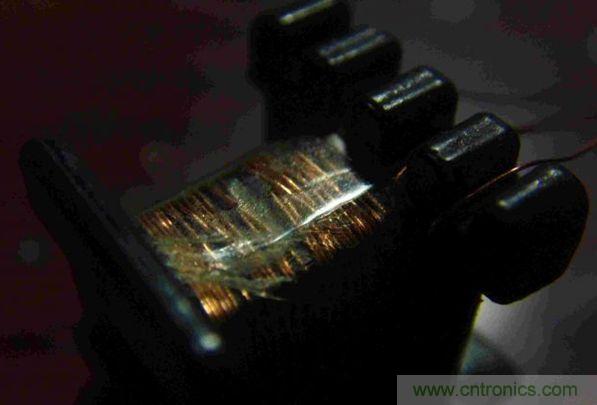

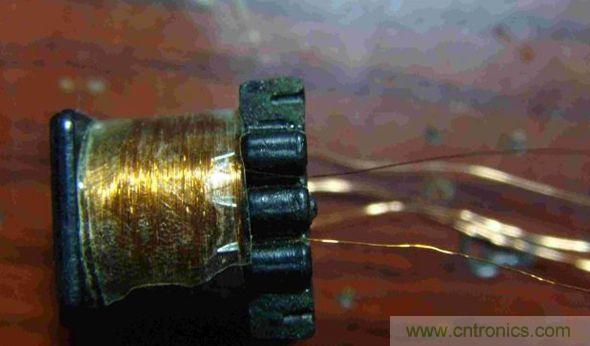

然后粘上胶带。

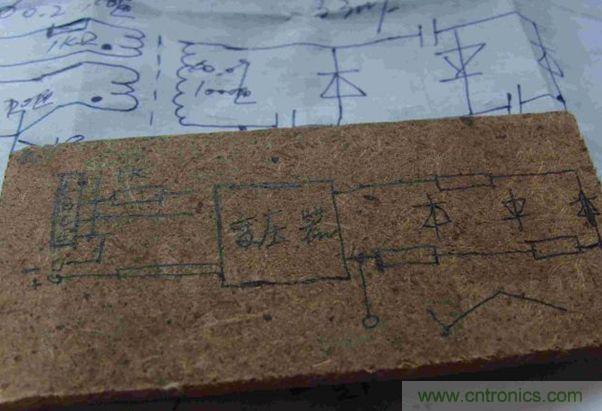

这样，升压变压器就做完了。剩余的大家可以按照电路图焊接上所有的电子元器件，可以焊接在 洞洞板上，没有条件的焊接在胶木板或其他薄木板上。我以胶木板为例焊接。
<上一页12345下一页>
- 第一页：DIY单管自激，领略高压电火花风采（1）
- 第二页：DIY单管自激，领略高压电火花风采（2）
- 第三页：DIY单管自激，领略高压电火花风采（3）
- 第四页：DIY单管自激，领略高压电火花风采（4）
- 第五页：DIY单管自激，领略高压电火花风采（5）

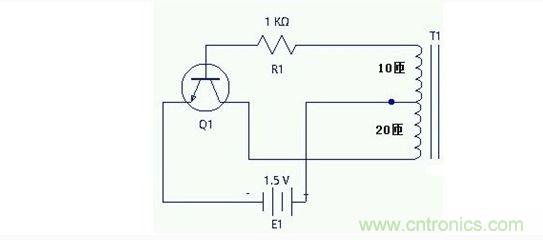

焊接完成后，开始通电试验。接上1.5V的直流电电源（干电池），先测试一下三极管是否工作。将一个发光二极管接在三极管的C、E管脚上，C接正极，E接负极。若工作，发光二极管将会亮起（亮度应该不会很大）。这个检测的原理是焦耳小偷的原理。大家不妨将电路原理图中从次级线圈开始向右的部分盖住，仔细看，就是焦耳小偷的电路。
注意安全，这个电路能打出火花，电一下子可不好受。若试验完了想改进或接触它时，一定要先将放电的两根线碰一下（即短路）放电完了再说，因为电容储存了很高的电压。

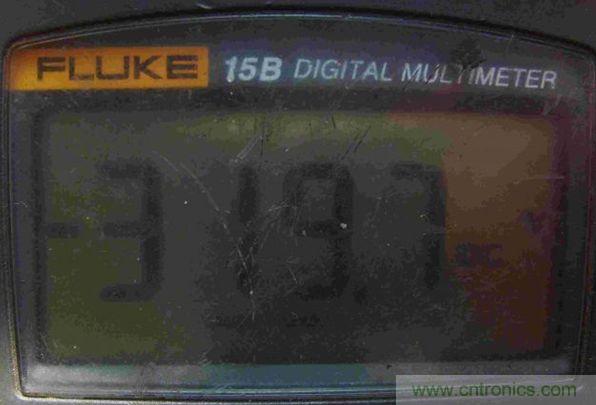

看一下倍压整流后从放电端测得的电压，约为319V（是直流电，我把表笔接反了）
由于用的变压器小，所以火花不是很大，看视频实验效果。

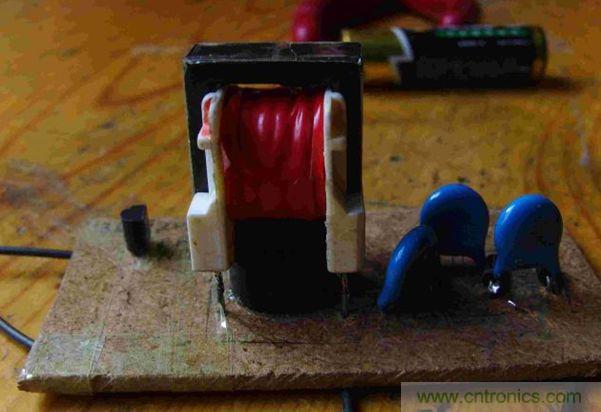

大家若有条件，也可以用大一些的变压器骨架做一个。我用大一些的变压器骨架做了一个，其他所有参数不变，电火花一下长了很多。
在视频中，我用了一个干簧管接在了放电端，就能看到连续的火花了。
