求爱法宝！教你DIY有趣的LED汽车表情仪
品慧电子讯情人节虽然过了，肯定有很多人由于害羞，紧张而没有求爱成功。小编带给大家一个“求爱法宝”——有趣的LED汽车表情仪，让你见到心仪的女孩不会因为舌头打结，而错失良缘。该汽车表情仪就固定的几个表情在淘宝上就要上百元，能自定义表情的就更贵了，这里小编教你自己DIY一个汽车表情仪，成本低，但是功能齐全，还能更显出你的诚意，有木有？要表白的你，还不来试试？
现在很流行汽车表情仪（16×16的LED阵列），淘宝上，固定几个表情的（非阵列）要150左右，可以自定义表情的，16×16的要200多小300块。感觉自己DIY一个成本很低，于是先做一个8×8的表情矩阵，汽车上装着太小了，可以放在上班时候的工位上。

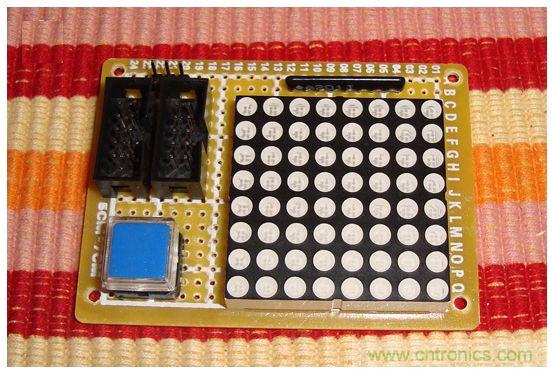

一般控制LED阵列的话，每一片8×8的阵列，使用一片max7219（约5元1片，美信公司的芯片都是很贵的）矩阵控制，或者使用两片 74HC595锁存器（约0.5元1片）。我买好了两片74HC595，不过想到一片8×8的阵列理论上应该可以直接使用一个89c51来控制（89c51有32个数据脚，arduino脚不够），仿真实验成功，省下了1块钱（2片595），哈哈。下面是成品图及我录的视频，我自己画了6个图切换。你发挥想象，可以做出更多的图来。我断断续续地在2天时间里抽时间把它做出来的（仿真实验和原理图我在N天前就已经做好了。本次DIY手工实际估算花费焊接40分钟，调试1小时）。

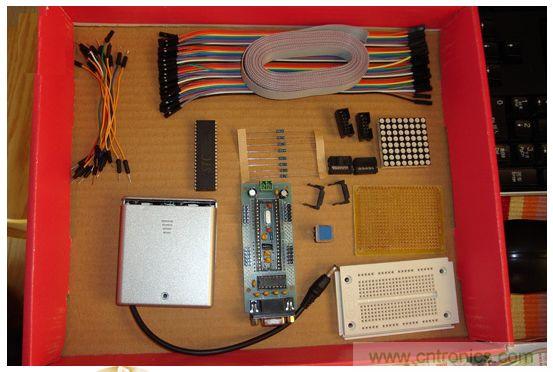

1、工具和材料
○ 8x8 LED阵列，淘宝购得，单价4.7元（后来在diytrade.com上发现，一次性买32片的话，只需要0.7元一片）；
○ STC89C52RC单片机一片， 淘宝购得，单价3.7元；
○ 51最小系统板一个，淘宝购得，单价3.9（此为亏本赚信用价，现在卖家已经涨价到9.9元。另有5.8元价格的，小一些，没有串口和 232芯片，做工也差一个级别。不如买9.9元的系统划算。）；
○ 洞洞板一片，淘宝购得，单价0.4元；
○ 点触开关一个，淘宝购得价格0.4元（一定要买带盖子的，手感要好很多）；
○ FC插头，淘宝购得，10套价格2.5元。本实验需用掉4套插头，2套插座；
○ FC线，淘宝购得，100cm价格5元，本实验用掉了9厘米和11厘米各一段；
○ 200欧排阻一枚，淘宝购得，单价0.4元（图片中为8枚单阻，淘宝买，100枚价格1元。手头正好有个排阻，可以少焊7个脚，用上了）；
○ 电池盒及1.2V电池四枚，自有；
○ 维修线，淘宝购得，20米价格2元（图中黑色圈的那个。就是很细的漆包线，当电线用）；
○ 排针3P，淘宝购得，40P价格0.25元（上图中没有）；
○ 40欧电阻一枚，自有，购买的话100枚1元（上图中没有，调试过程中发现需要降压，不然低电平不够低，不亮的点会有漏光）
12345下一页>
- 第一页：教你DIY有趣的LED汽车表情仪（1）
- 第二页：教你DIY有趣的LED汽车表情仪（2）
- 第三页：教你DIY有趣的LED汽车表情仪（3）
- 第四页：教你DIY有趣的LED汽车表情仪（4）
- 第五页：教你DIY有趣的LED汽车表情仪（5）

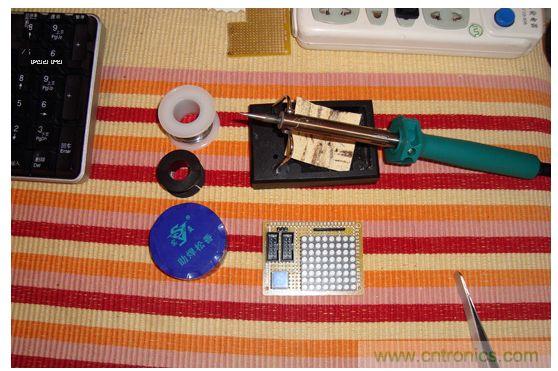

必备工具：
● PC机；
● 电烙铁；
● 焊锡；
● 松香；
● 万用表；
● 镊子
调试用：
● 单片机开发板（兼烧录器）170元；
● 面包板4元；
● 面包线70条6.5元；
● 杜邦线（彩色排线）40条6元
2、在仿真软件上搭建原型,写程序代码，调试。

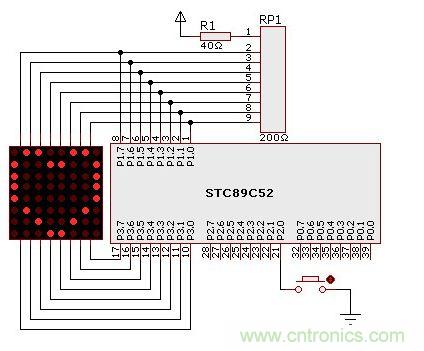

● 仿真实验原理图。
● 我使用的是proteus，点击 这里 下载源代码包，里面有仿真实验文件(.dsn)。如果你直接下载我的实验源代码包，此步骤就可以省略，直接烧录martrix_pure.hex到单片机里就可以了。
3、用万用表测量阵列的引脚，确定接线方式。

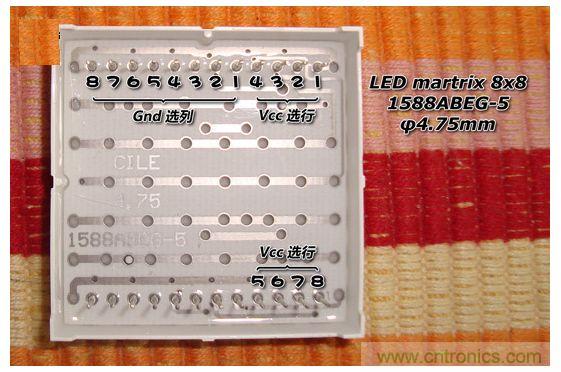

● 如果你买的也是1588abeg的话，上图是我量好的说明书。
● 如果你使用万用表的二极管档来量这个阵列的话，vcc表示红表棒，gnd表示黑表棒。万用表的表棒接触到相应的管脚的时候，选中的某行某列就会亮起来。阵列显示通常是使用行扫描或列扫描。形象点解释扫描：假设先给阵列右上角的1接上vcc，然后，为左上角1到8脚分别接上vcc和gnd。如果接的是gnd，那和vcc就型成了回路，第1行的某个点这亮了起来。这个过程叫扫描一行。接下去扫描第2行，第3行··· 如果一秒钟超过30次全屏扫描的话，人眼就能看到静止的图象了。因为买到的阵列和仿真器里的阵列转了90度，所以实质上，本实验使用的是列扫描。^_^
● 如果你买的阵列是带说明书的，此步骤可以省略。
<上一页12345下一页>
- 第一页：教你DIY有趣的LED汽车表情仪（1）
- 第二页：教你DIY有趣的LED汽车表情仪（2）
- 第三页：教你DIY有趣的LED汽车表情仪（3）
- 第四页：教你DIY有趣的LED汽车表情仪（4）
- 第五页：教你DIY有趣的LED汽车表情仪（5）
4、选择一个最顺眼的方式摆放元件。
● 把元件都堆到板子上，布一下局，看怎么排放比较漂亮。
5、对照仿真实验的原理图，用线焊接。

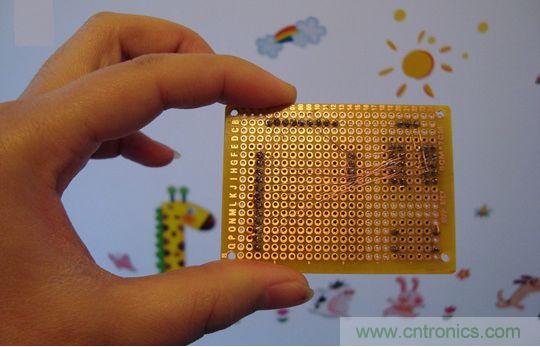

● 用老虎钳把FC线做好，9cm和11cm各做一条。焊接的时候我使用的是线径0.1mm的电气维修线，不用刮漆，烙铁可以直接把漆皮烫掉，直接焊就行了。由于我的布局原因，这里交叉的线非常多。用这种线焊比较困难，肉眼看不出是不是漆皮被烫掉了，一不当心就会把两根线短路在一起了。你可以选择使用带皮的电线，或直接使用FC排线来焊接，以免象我这样。焊了好久才算成功。（或者把那两个FC头子放到下图左边，线的情况就会好很多了。我在焊线前，先把元件都焊在板子上了，没法拆下来，只能硬着头皮焊了。）
<上一页12345下一页>
- 第一页：教你DIY有趣的LED汽车表情仪（1）
- 第二页：教你DIY有趣的LED汽车表情仪（2）
- 第三页：教你DIY有趣的LED汽车表情仪（3）
- 第四页：教你DIY有趣的LED汽车表情仪（4）
- 第五页：教你DIY有趣的LED汽车表情仪（5）

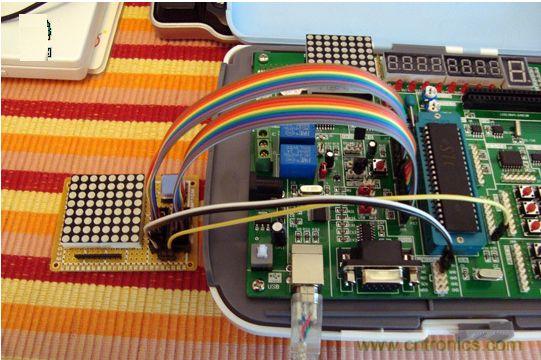

6 、连上开发板，为单片机烧录程序，调试。
● 如果你烧录我的hex文件，你可以省略调试步骤，直接烧录就可以了。
● 如果你没有51开发板，没关系，淘宝上买一条USB转232线，接上原件清单里的这个最小系统，使用STC公司官方的烧录程序就可以直接烧录了。由于仿真软件里的原件电气性能都是无穷强大的（不会击穿，没有漏洞电压，低电平是绝对的0，高电平是标准的3.3或5V），所以在实际应用的时候，需要计算LED的压降，加一些外围元件。另外调试的时候还可能发现其它问题，然后，修BUG吧。
<上一页12345下一页>
- 第一页：教你DIY有趣的LED汽车表情仪（1）
- 第二页：教你DIY有趣的LED汽车表情仪（2）
- 第三页：教你DIY有趣的LED汽车表情仪（3）
- 第四页：教你DIY有趣的LED汽车表情仪（4）
- 第五页：教你DIY有趣的LED汽车表情仪（5）

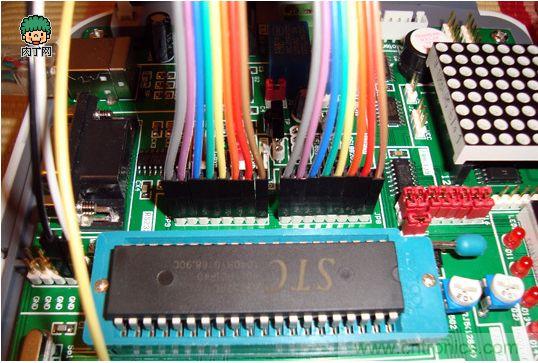

● 调试连接杜邦线的时候，推荐使用 棕1红2橙3黄4绿5蓝6紫7灰8白9黑0 的顺序接线，这样方便查看。色环电阻电感也是按这个色码顺序排列的。

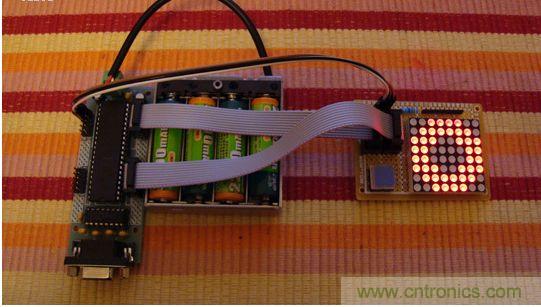

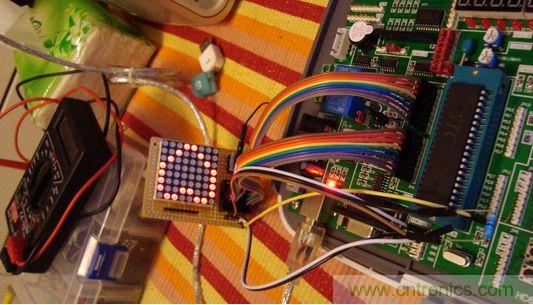

● 程序烧录后会自动执行，看，漂亮的图显示出来了。调试后我发现电源上要串一个40欧的电阻进行压降，下图右下角一个蓝色的电阻，是42欧。原理图里我已经补上啦。
7 、把单片机从开发板上拿上来，插在小系统上，完成。
● 板子上多了一个42欧的电阻，原料清单里有，上面的图片里都没有。
完成啦！
