开关变压器的消磁方法
——陶显芳老师谈开关变压器的工作原理与设计

陶显芳老师谈开关变压器的工作原理与设计之一——开关变压器的伏秒容量与测量
http://www.cntronics.com/power-art/80022261

陶显芳老师谈开关变压器的工作原理与设计之二——对开关变压器的伏秒容量进行检测
http://www.cntronics.com/power-art/80022265

陶显芳老师谈开关变压器的工作原理与设计之三——开关变压器伏秒容量的意义
http://www.cntronics.com/power-art/80022276

陶显芳老师谈开关变压器的工作原理与设计之四——开关变压器伏秒容量测量举例
http://www.cntronics.com/gptech-art/80022278

一些大公司在采购电子产品构件的时候，一般都需要供货方提供部品规格书，开关变压器也不例外。但当开关变压器的铁芯带磁的时候，要测试开关变压器初、次级线圈的电感量的值是不准确的，一般带有磁性的开关变压器线圈的电感量都要略大于没带磁性开关变压器线圈的电感量，并且电感量的大小与铁芯带磁的强度大小还有关。为了保证开关变压器线圈初始电感值的一致性，必须要对开关变压器的铁芯进行退磁。

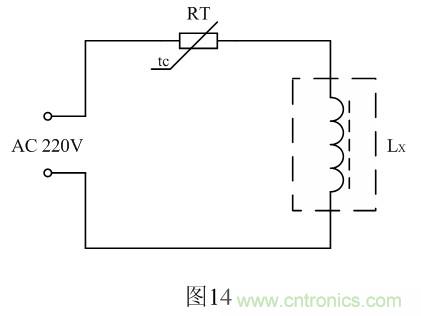

开关变压器退磁的最好的方法是让开关变压器初级线圈在非常短的时间内通过一个幅度为3～5倍Imax（极限电流）的阻尼振荡电流。因此，可用一个20～40欧姆的消磁热敏电阻（可用两个消磁热敏电阻串联）与开关变压器的初级线圈串联，然后接到110～220V/50Hz交流电源上，大约只需要20多秒钟，待消磁热敏电阻完全加热后，即可达到退磁的目的，如图14所示。在图14中，RT为热敏电阻，Lx为开关变压器的初级线圈。

对于小功率开关变压器，由于容许流过开关变压器初级线圈的电流比较小，因此，在消磁电路中需要采取限流措施。

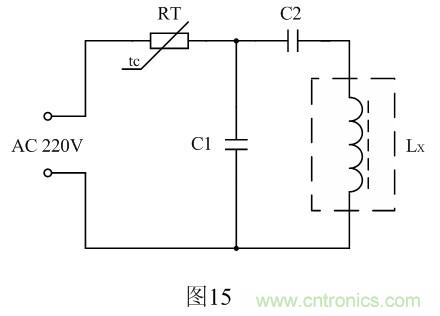

具体方法是，先用一个零点几法拉的电容与小功率开关变压器的初级线圈串联，然后再与一个几微法的电容并联，最后再与一个20～40欧姆的消磁热敏电阻（可用两个消磁热敏电阻串联）串联。退磁时把电路接到110～220V/50Hz交流电源上，大约只需要20多秒钟，待消磁热敏电阻完全加热后，即可达到退磁的目的，如图15所示。

图15中RT为热敏电阻，Lx为小功率开关变压器初级线圈，C1为分流电容，C2为限流电容。电容C1和C2的大小，需根据小功率开关变压器初级线圈励磁电流的大小来决定。一般消磁电流需要达到极限电流Imax的3～5倍。
