工程师分享：隔离反激AD/DC电源参考设计

ST VIPER26LD主要特性/中文参数

该器件提前频率抖动降低了EMI滤波器的成本。突发模式操作和非常低电耗，有助于满足节能法规所定标准。

方案设计的系统框图及原理图

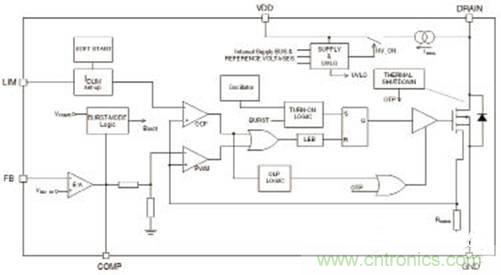

图1 VIPER26LD内部方框图

图2 VIPER26LD方案原理图

VIPER26LD主要特性

• 800V雪崩耐用电源

• PWM操作，频率抖动，用于低EMI

• 工作频率

- 60kHz的L型

- 115kHz H型

• 待机功耗《50mW在265VAC

• 限制电流设定点可调

• 板载软启动

• 故障状态后安全自动重启

• 迟滞热关断

• VIPER26LD的应用

• 辅助电源电器

• 电能计量

• LED驱动器

• SMPS机顶盒，DVD播放机和录像机

VIPER26LD方案总述

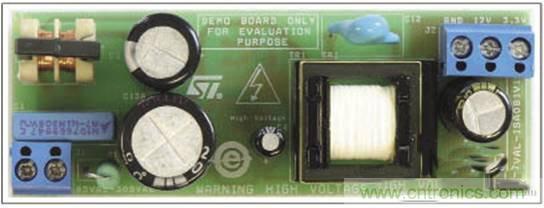

STEVAL-ISA081V1是一个隔离式的SMPS，能够在很宽的输入电压范围内，提供12W输出。它是专为电源而设计的，是低成本的和节省空间的解决方案。

STEVAL-ISA081V1 SMPS采用初级调节，产生12V额定输出电压。此板基于VIPER 26LD单片转换器在一个封装中，集成了高电压MOSFET和PWM控制器。

文件包含一个基本的技术说明演示板(原理图，PCB细节和材料清单)，以及基本的测量(负载调节，效率，待机行为，EMI和热性能数据)。文件的最后部分包含了如何设置不同的输出电压(10V~18V)，以及如何提高工作效率(最高86%)的建议。
