新年福利，教你DIY高精度无线话筒
品慧电子讯新年福利哦，小编带给大家一个高精度无线话筒的DIY全过程，此次自制的高精度无线话筒，经试验证明，电路工作较为稳定，无明显跑频现象，用手机放在驻极体话筒旁播放歌曲，过好一段时间频率仍未偏移。关上房间门，拿着收音机经过几道隔墙仍可接收，并没有多大衰减。灵敏度较好。当然不能和专业的去比较，业余玩玩还是可以的。
工作频率在88~108MHZ范围内，用收音机即可接收。（完成后，在调制频率时，大家需有耐心） 此实例中三极管采用的是NPN 9018型。经试验证明，电路工作较为稳定，无明显跑频现象，用手机放在驻极体话筒旁播放歌曲，过好一段时间频率仍未偏移。关上房间门，拿着收音机经过几道隔墙仍可接收，并没有多大衰减。灵敏度较好。当然不能和专业的去比较，业余玩玩还是可以的。
前段时间转了一个高精度无线话筒的帖子，特意抽出时间来制作，供大家学习，参考。

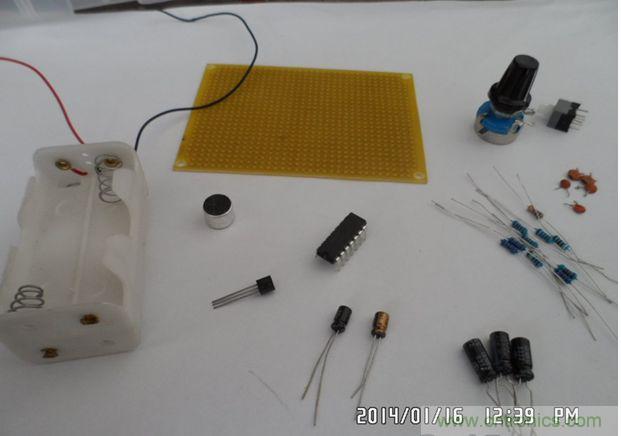

所需原件：

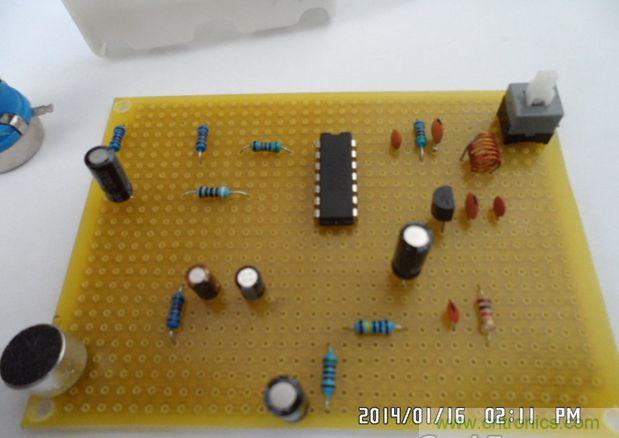

将元器件排下位置（正面）：
1234下一页>
- 第一页：新年福利，教你DIY高精度无线话筒（1）
- 第二页：新年福利，教你DIY高精度无线话筒（2）
- 第三页：新年福利，教你DIY高精度无线话筒（3）
- 第四页：新年福利，教你DIY高精度无线话筒（4）

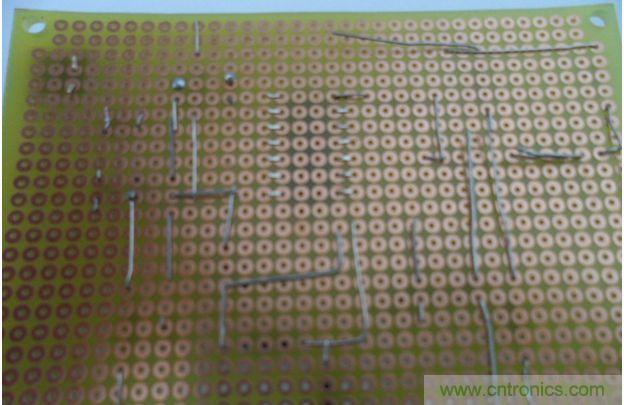

反面：

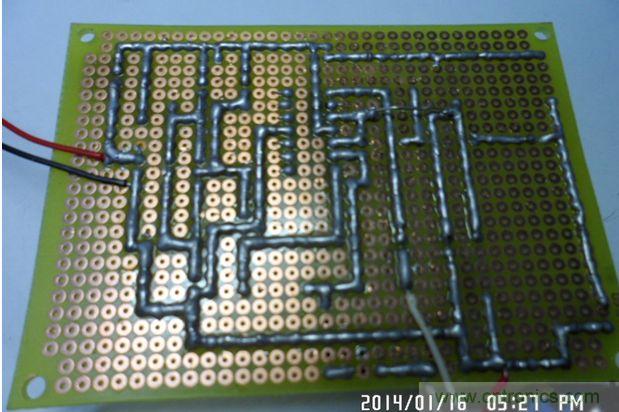

焊接好的样子（焊工很渣，见笑了）
<上一页1234下一页>
- 第一页：新年福利，教你DIY高精度无线话筒（1）
- 第二页：新年福利，教你DIY高精度无线话筒（2）
- 第三页：新年福利，教你DIY高精度无线话筒（3）
- 第四页：新年福利，教你DIY高精度无线话筒（4）

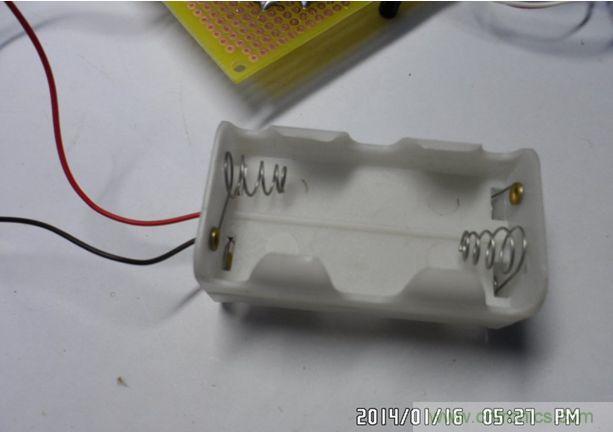

4节5号电池供电

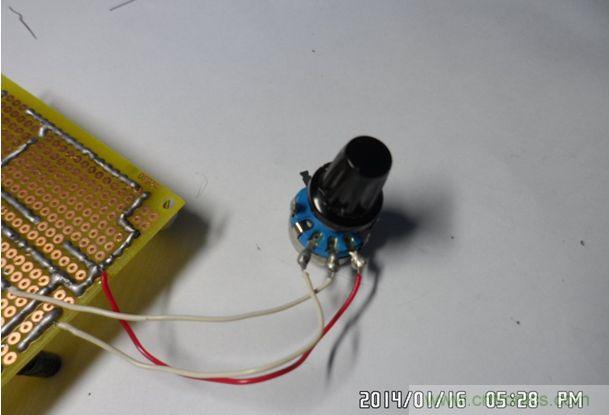

电位器没有焊接在板子上，调整电位器使（7）脚输出信号强度适中（具体详见电路图）
<上一页1234下一页>
- 第一页：新年福利，教你DIY高精度无线话筒（1）
- 第二页：新年福利，教你DIY高精度无线话筒（2）
- 第三页：新年福利，教你DIY高精度无线话筒（3）
- 第四页：新年福利，教你DIY高精度无线话筒（4）

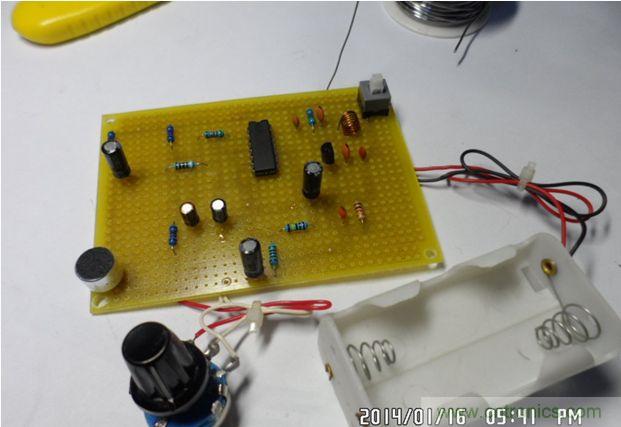

整体：
工作频率在88~108MHZ范围内，用收音机即可接收。（完成后，在调制频率时，大家需有耐心） 此实例中三极管采用的是NPN 9018型。经试验证明，电路工作较为稳定，无明显跑频现象，用手机放在驻极体话筒旁播放歌曲，过好一段时间频率仍未偏移。关上房间门，拿着收音机经过几道隔墙仍可接收，并没有多大衰减。灵敏度较好。当然不能和专业的去比较，业余玩玩还是可以的。

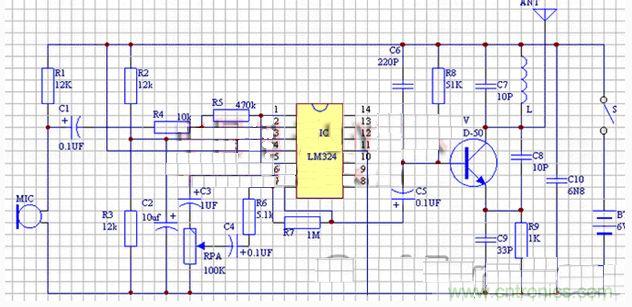

下面是电路图：
