一款超敏感的煤气泄漏报警器电路设计
品慧电子讯很不幸这段时间，总是听见各种煤气中毒等伤人事件。如果在自己家里装上一个煤气泄漏报警器，会不会减少一些这种无谓的伤亡呢。本文将为大家介绍的是一款超敏感的煤气泄漏报警器电路设计，当煤气浓度在200-10000 ppm 的时候，会发出刺耳的警报，直到浓度降低到安全范围。为了安全平安的过年，我想这个是很必要的！
这是个超级敏感的煤气泄漏传感器，当煤气浓度在200-10000 ppm 的时候，会发出刺耳的警报，直到浓度降低到安全范围。他使用的是MQ6 烟气传感器。

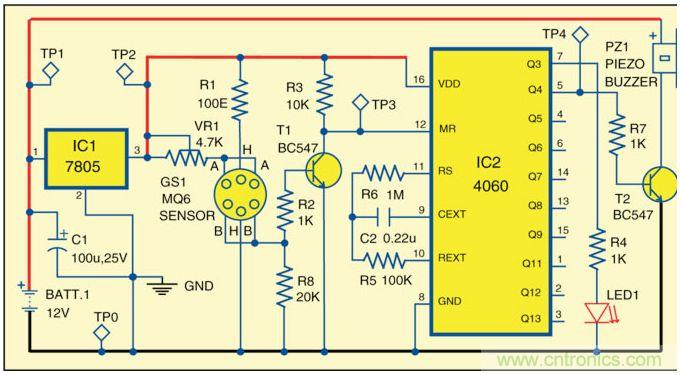

GS1是个6引脚烟气传感器，可以检测很低浓度的煤气，并且快速反应。不过他对于酒精和烟雾不敏感。上图显示了怎样连接引脚，H,A,B, 自己定一边输入，或者输出，哪边都可以。
传感器中的Heater用5伏直流供电，如果A脚通过电阻VR1连接5V直流，B就作为输出，反过来也可以。A或者B短路的时候，H出来工作。VR1 用来调节传感器的敏感度。

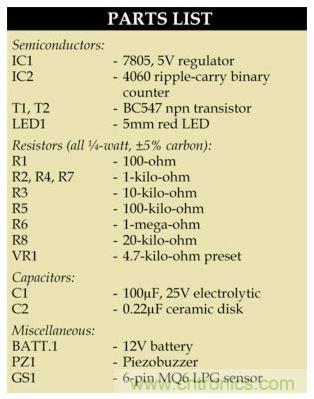

下图是这个报警器的原件清单：
