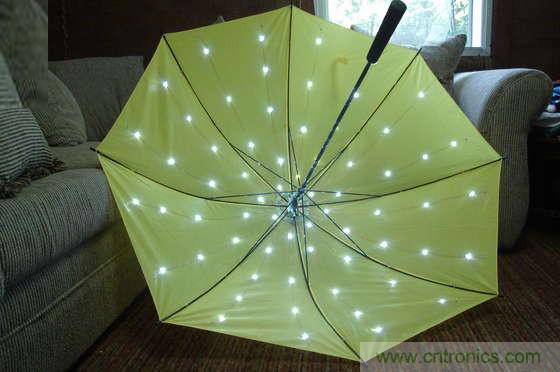

创意DIY！送女朋友的绝妙礼物，LED星光伞！
品慧电子讯2014好多人的新年愿望都是“脱光”，找到自己的另一半，那么要想追到女朋友，一份绝妙的礼物是必不可少的！今天小编教你自制一个让她意想不到的礼物！那就是LED星光伞！祝广大网友早日脱光哦~1 工具和材料
2 焊接LED
3 组装
4 安装中心圈和电线
5 LED灯条的固定
6 装配电源开关、亮度调节开关
7 完工
8 DIYer签到处
1 工具和材料
元器件和工具比较繁杂，需要通过当地商店、电子零件商店，网络等购买以及需要搜集一些手头上现有的废弃电子零件。
○ 雨伞，以浅色雨伞为宜(我以黄色为例)，雨伞是直手柄形式，伞轴中空，中空部分用于贯通电线。谨记：雨伞越简单越好，复杂的雨伞(如带弹簧的自动雨伞)很可能DIY不成功。再啰嗦一遍伞轴需要空心!
○ 64个贴片LED灯，颜色随个人口味。LED的实际尺寸无关紧要，但是要提醒的是，小尺寸隐藏的更加隐蔽(推荐)同时也更加难以安装。我使用的是 805(2mm宽)3.5v白色LED灯。白、蓝、紫色和部分绿色LED灯需要3.5V电压，同时不需要另外附加电阻，但是1.8VLED灯(红、黄、绿 色)需要附加电阻，这会需要一部分时间和精力。
○ 细单股线轴，用于缠绕铜线。最好粗细适宜，细到在雨伞上可以隐藏的很好，但是不能太单薄，由于贴片LED灯要焊接到细轴上，因此在焊接过程中不可避免要不时的按压线轴，需要一定的强度。
○ 3个7号电池仓，最好是小巧的L型电池框，因为电池需要安装在雨伞的中轴上。3个5号电池仓也ok也更见紧凑，但是电池容量太小，发光时间不给力。
○ 普通的那种塑料包裹的多股铜线就行，买质量好点的，可以经受多次弯折依然不卑不亢(不被折断)。
○ 一个750欧姆的可调电阻，内置on/off开关。电阻调节LED亮度，开关控制LED开关。
○ 针线若干，(线的颜色与伞的颜色一致，隐蔽效果更好哈~)。
● 电钻和若干钻头
● 焊锡丝和电烙铁/电烙枪
● 钢丝钳，剥线钳，剪刀，雕刻刀
● 面积较大的工作板和小钉子(用来布线以便把LED灯焊到铜线上去)
● 防护胶带和双面胶
● 透明环氧胶或热熔胶，强力胶
123456789101112下一页>
- 第一页：创意DIY，LED星光伞！（一）；
- 第二页：创意DIY，LED星光伞！（二）；
- 第三页：创意DIY，LED星光伞！（三）；
- 第四页：创意DIY，LED星光伞！（四）；
- 第五页：创意DIY，LED星光伞！（五）；
- 第六页：创意DIY，LED星光伞！（六）；
- 第七页：创意DIY，LED星光伞！（七）；
- 第八页：创意DIY，LED星光伞！（八）；
- 第九页：创意DIY，LED星光伞！（九）；
- 第十页：创意DIY，LED星光伞！（十）；
- 第十一页：创意DIY，LED星光伞！（十一）；
- 第十二页：创意DIY，LED星光伞！（十二）；
2 焊接LED
● 首先，请为长时间和小心细致的精细活做好心理准备。要把64个和沙粒差不多的LED焊在一个并不怎么配合的铜线上，相信我，这不是一个好干的活。
● 在焊接之前，测量一下你的雨伞，然后计划在哪块区域安装LED灯。雨伞应该被分成16个辐射状区域，每个区域焊接4个LED灯。我选择了4组(每组有个8 个)不同的LED灯间距，这样做是想假装随机排列。当然，LED灯间距值归根结底还是为了使伞面上的光点分布看起来既紧凑，又均匀布满整个伞面。
● 找块大面积木板(至少比你的伞大)，准备好锤子和一些钉子。将钉子钉在木板上，然后把单股铜线绕在钉子上(每个钉子应该是两根铜线)。
● 在LED灯焊点位置放好防护胶带或者清理干净焊点位置，记住给铜线末端留一定的余量是相当必要的，万一在将铜线安装到雨伞上时发现铜线不够岂不呜呼哀哉了吗?
● 在钎焊操作时，为避免把木板灼烧起来(当然，这是个一次性木板那另说)，在铜线下面铺上一点防护胶带，同时也用防护胶带固定住铜线。
● 我使用的铜线是有绝缘皮的，我不得不用锡焊枪和电烙铁将LED安置点的绝缘皮烧掉(可以用剥线钳或者将绝缘皮刮掉)。铜线和焊剂已经胶着在一起时，把LED灯挤入两线之间。友情提示：注意LED灯是有极性的，焊接时要统一极性。
● 开始焊接LED灯吧。我还是使用了防护胶带 将铜线夹紧在一起固定LED位置，否则它们不听使唤乱晃让我很是郁闷。像初吻一般，快速，轻盈的一碰，锡焊枪的尖端“吻上”LED两极，导线上的焊料和锡焊枪尖端流入LED的焊料将LED和导线连接起来。
<上一页123456789101112下一页>
- 第一页：创意DIY，LED星光伞！（一）；
- 第二页：创意DIY，LED星光伞！（二）；
- 第三页：创意DIY，LED星光伞！（三）；
- 第四页：创意DIY，LED星光伞！（四）；
- 第五页：创意DIY，LED星光伞！（五）；
- 第六页：创意DIY，LED星光伞！（六）；
- 第七页：创意DIY，LED星光伞！（七）；
- 第八页：创意DIY，LED星光伞！（八）；
- 第九页：创意DIY，LED星光伞！（九）；
- 第十页：创意DIY，LED星光伞！（十）；
- 第十一页：创意DIY，LED星光伞！（十一）；
- 第十二页：创意DIY，LED星光伞！（十二）；
● 检查“初吻”是否成功，用3节AA电池挂在木板上，接通电源，检查LED灯是否正常发亮。
● 一旦找到了感觉，就不要停下来，继续焊接余下的LED灯，感觉稍纵即逝。我分两次焊完了，每次焊一半(16个辐射区)，期间调整一下。
● 终于，LED灯都焊接完毕(鼓掌)。
● 用电源试验一下，检查所有的LED是否轻松愉快地与铜线完成了心灵契合。同时，这个时候也是思考该给雨伞多少力，主要是电池功率和可调电阻大小。我低调地使用了3AA电池(4.5伏(要是充电电池，就是3.6伏的))和750欧姆可调电阻。
● 看看中期效果~
<上一页123456789101112下一页>
- 第一页：创意DIY，LED星光伞！（一）；
- 第二页：创意DIY，LED星光伞！（二）；
- 第三页：创意DIY，LED星光伞！（三）；
- 第四页：创意DIY，LED星光伞！（四）；
- 第五页：创意DIY，LED星光伞！（五）；
- 第六页：创意DIY，LED星光伞！（六）；
- 第七页：创意DIY，LED星光伞！（七）；
- 第八页：创意DIY，LED星光伞！（八）；
- 第九页：创意DIY，LED星光伞！（九）；
- 第十页：创意DIY，LED星光伞！（十）；
- 第十一页：创意DIY，LED星光伞！（十一）；
- 第十二页：创意DIY，LED星光伞！（十二）；
3 组装
自制创意LED星光伞
● 所有的焊上LED灯的线都是有伞尖附近的一个中心圈发散出来的，这个难搞定的部位首先装在伞的外层，然后小心的将它从外面按入到帆布伞面和伞杆之间的部 位。我是采取两步走的办法， 好处是这样在伞面和伞杆之间那个狭小区域更好操作，另外在钎焊时，我可不想把我的伞面焊得像镂空衣服似得。
● 用铜线围两个圈圈，我再次使用了防护胶带保持其圆周形状。当然，防护胶带还可对接在上面的LED灯链进行定位。如果此中心圈太靠近伞尖(中心圈尺寸也会越小)，那么需要慎重考虑中心线圈的尺寸。
● 在开始的时候不要想当然的傻呵呵焊一个完整的中心圈，你需要将这个中心圈装配到雨伞上，而不是仅仅做个圈而已。还是耐心的用更多的防护胶带把中心圈绑好，在线圈的一端留有足够的余量，这个余量可以保证在装配完之后线圈的末端可以和电池相连。
● 修剪中心圈的线头，防护胶带作标记用。
<上一页123456789101112下一页> - 第一页：创意DIY，LED星光伞！（一）；
- 第二页：创意DIY，LED星光伞！（二）；
- 第三页：创意DIY，LED星光伞！（三）；
- 第四页：创意DIY，LED星光伞！（四）；
- 第五页：创意DIY，LED星光伞！（五）；
- 第六页：创意DIY，LED星光伞！（六）；
- 第七页：创意DIY，LED星光伞！（七）；
- 第八页：创意DIY，LED星光伞！（八）；
- 第九页：创意DIY，LED星光伞！（九）；
- 第十页：创意DIY，LED星光伞！（十）；
- 第十一页：创意DIY，LED星光伞！（十一）；
- 第十二页：创意DIY，LED星光伞！（十二）；
● 开始往中心圈上焊接串了LED灯的线条了。
● 焊完先测试一下!
● 是不是看上去只能用“心乱如麻”来形容?好歹都能闪吧~
● 我依旧使用了和钎焊LED灯时同样的单股铜线，事实上，这是个很大的错误。想想看，伞不断地打开和关闭，在中线圈附近的铜线需要经受不断地弯曲折磨。不给 力的铜线在给力的弯折之下必然会断掉，LED灯将会灰飞烟灭!后来，我在中心圈上焊接了一个附件的加固线圈，这样它就可以承受死去活来的弯折折磨了。
<上一页123456789101112下一页> - 第一页：创意DIY，LED星光伞！（一）；
- 第二页：创意DIY，LED星光伞！（二）；
- 第三页：创意DIY，LED星光伞！（三）；
- 第四页：创意DIY，LED星光伞！（四）；
- 第五页：创意DIY，LED星光伞！（五）；
- 第六页：创意DIY，LED星光伞！（六）；
- 第七页：创意DIY，LED星光伞！（七）；
- 第八页：创意DIY，LED星光伞！（八）；
- 第九页：创意DIY，LED星光伞！（九）；
- 第十页：创意DIY，LED星光伞！（十）；
- 第十一页：创意DIY，LED星光伞！（十一）；
- 第十二页：创意DIY，LED星光伞！（十二）；

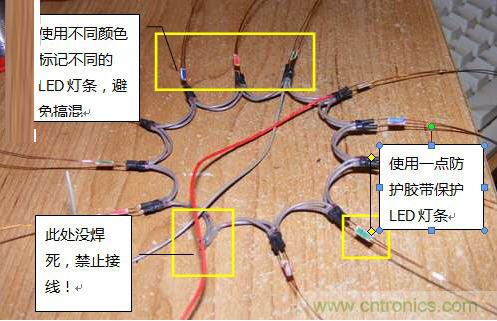

● 我的改进作品的中心圈“只”用了电线，没用加固线圈，看图你就明白啦。
● 接下来就是把木板上的LED灯切成小条了(每条上面4个LED灯)。测准每个小条的余量、长度、LED位置后，把这些个小条焊接到中心圈上。
● 不得不提醒一下，得注意电线/电源极性。简单办法就是用一个电源检测一下。在所有的16个小条都焊接到中心圈上以后，展现在你眼前的乱糟糟线堆，也许，这些线堆可以做个引人注目的发网或者给力的小帽，但是我们还是专注到做一把绚丽的雨伞吧：)
4 安装中心圈和电线
● 将中心圈和乱糟糟的电线大致放在雨伞的中央，小心翼翼地将中心圈划到雨伞钢丝的下面。
● 这一步过后的状况应该是中心圈环绕着雨伞杆，其他星星点点散布在雨伞帆布和雨伞钢丝之间。
<上一页123456789101112下一页> - 第一页：创意DIY，LED星光伞！（一）；
- 第二页：创意DIY，LED星光伞！（二）；
- 第三页：创意DIY，LED星光伞！（三）；
- 第四页：创意DIY，LED星光伞！（四）；
- 第五页：创意DIY，LED星光伞！（五）；
- 第六页：创意DIY，LED星光伞！（六）；
- 第七页：创意DIY，LED星光伞！（七）；
- 第八页：创意DIY，LED星光伞！（八）；
- 第九页：创意DIY，LED星光伞！（九）；
- 第十页：创意DIY，LED星光伞！（十）；
- 第十一页：创意DIY，LED星光伞！（十一）；
- 第十二页：创意DIY，LED星光伞！（十二）；
● 慢慢地把LED灯条放置在雨伞钢丝上，直到每1/8个区域有两条LED灯条。
● 完成了上面的工作就要把中心圈闭合了。先剪再剥后拧，将中心圈末端的线头拧成一股。
● 放置一些报纸在中心圈和雨伞帆布之间，避免在钎焊过程中将雨伞帆布焊出几个小洞，这样就放心的将中心圈焊合了。
● 完成之后，用点防护胶带把这个线头绑在中心圈上，使它的形状和间距和中心圈其他的部分看起来搭配。
● 好了，现在应该有两根线从中心圈导出来，这两根线连接电池匣，电源开关，亮度调节开关。
● 剪下稍许双面胶带，粘接在中心圈的下面，避免中心圈走样。
● 将中心圈放置好后，以雨伞轮辐钢丝为中心在两边布置两条LED灯条
● 一切定位后，用针线将中心圈缝到雨伞钢丝和雨伞帆布上。
● 升级版本更持久，简便~
<上一页123456789101112下一页>
- 第一页：创意DIY，LED星光伞！（一）；
- 第二页：创意DIY，LED星光伞！（二）；
- 第三页：创意DIY，LED星光伞！（三）；
- 第四页：创意DIY，LED星光伞！（四）；
- 第五页：创意DIY，LED星光伞！（五）；
- 第六页：创意DIY，LED星光伞！（六）；
- 第七页：创意DIY，LED星光伞！（七）；
- 第八页：创意DIY，LED星光伞！（八）；
- 第九页：创意DIY，LED星光伞！（九）；
- 第十页：创意DIY，LED星光伞！（十）；
- 第十一页：创意DIY，LED星光伞！（十一）；
- 第十二页：创意DIY，LED星光伞！（十二）；
5 LED灯条的固定
● 事情终于看起来有模有样。现在要做的是把LED灯条固定到雨伞帆布上去。
● 小心的向外拉伸灯条，将灯条拉到雨伞边缘处。使用防护胶带将灯条粘接在帆布上，使其初步固定。
● 使用强力胶把这些LED灯条粘接到雨伞帆布上——要保证这些线条没有被弯折，同时所有的LED灯都贴合了伞面，要是手艺不精，就找个助手把住雨伞吧。
● 所有东东都固定好后，此时就可以将防护胶带移除了。
● 将多余的线头剪掉。
● 加上电源试试看，看看雨伞做的质量如何，但是这并不意味着结束，这只是一个体验和检查的过程罢了，当然，都到这步了，雏形也出来了， 这也是第一次观看自己的作品如何给力!
<上一页123456789101112下一页> - 第一页：创意DIY，LED星光伞！（一）；
- 第二页：创意DIY，LED星光伞！（二）；
- 第三页：创意DIY，LED星光伞！（三）；
- 第四页：创意DIY，LED星光伞！（四）；
- 第五页：创意DIY，LED星光伞！（五）；
- 第六页：创意DIY，LED星光伞！（六）；
- 第七页：创意DIY，LED星光伞！（七）；
- 第八页：创意DIY，LED星光伞！（八）；
- 第九页：创意DIY，LED星光伞！（九）；
- 第十页：创意DIY，LED星光伞！（十）；
- 第十一页：创意DIY，LED星光伞！（十一）；
- 第十二页：创意DIY，LED星光伞！（十二）；
● 长久炫耀这雨伞，强力胶显然不会配合。在把铜线和LED灯条贴合雨伞上时，强力胶只会暂时地固定每个器件。咋办?我用了一些小的编织扣——每个LED灯用一个，每两个LED灯中间的线条处再用一个。
6 装配电源开关、亮度调节开关
● 安装开关和亮度调节控制器之前，需要钻几个小孔，以便将顶部的电线从雨伞杆中穿出来。
● 在雨伞杆的上部钻下几个小孔，孔径不必太大，只要能容纳那几根细铜线穿过就好。
● 钻好以后不要猴急的把线穿下去。接下来需要把雨伞手柄钻通——小心的一次性把雨伞手柄钻通到雨伞杆的金属部分。
<上一页123456789101112下一页> - 第一页：创意DIY，LED星光伞！（一）；
- 第二页：创意DIY，LED星光伞！（二）；
- 第三页：创意DIY，LED星光伞！（三）；
- 第四页：创意DIY，LED星光伞！（四）；
- 第五页：创意DIY，LED星光伞！（五）；
- 第六页：创意DIY，LED星光伞！（六）；
- 第七页：创意DIY，LED星光伞！（七）；
- 第八页：创意DIY，LED星光伞！（八）；
- 第九页：创意DIY，LED星光伞！（九）；
- 第十页：创意DIY，LED星光伞！（十）；
- 第十一页：创意DIY，LED星光伞！（十一）；
- 第十二页：创意DIY，LED星光伞！（十二）；
● 钻头的尺寸只要比雨伞杆的直径稍微小一点，小心的缓慢的从中心起钻，手持电钻(稍微倾斜就会破坏手柄的美观)，直至钻通。
● 另外，钻孔也要足够大，以便里面的钻屑都能顺利排出。尽量把所有的钻屑都给弄出来。
● 下一步就是在手柄上钻上一个超大洞了，不要太深，只要能够放进亮度调节开关就可以。我使用3/4英尺的钻头，从手柄底部强势插入。
● 我稍微钻的深点，是为了给不规则的亮度调节开关留有余量。再次，将雨伞中的钻屑通过各种方法给弄出来。
● 好了，到把电线和开关连接的时刻了。将铜线从雨伞杆上部小洞传入，从底部稍大的洞中爬出。这可不是个容易的活，铜线很容易在上面开始杂七杂八的乱扭，始终就是不肯下来。如果铜线卡在雨伞杆里，就拉出来再试一遍吧;如果弯折太厉害，就换根新的直点的铜线。
<上一页123456789101112下一页> - 第一页：创意DIY，LED星光伞！（一）；
- 第二页：创意DIY，LED星光伞！（二）；
- 第三页：创意DIY，LED星光伞！（三）；
- 第四页：创意DIY，LED星光伞！（四）；
- 第五页：创意DIY，LED星光伞！（五）；
- 第六页：创意DIY，LED星光伞！（六）；
- 第七页：创意DIY，LED星光伞！（七）；
- 第八页：创意DIY，LED星光伞！（八）；
- 第九页：创意DIY，LED星光伞！（九）；
- 第十页：创意DIY，LED星光伞！（十）；
- 第十一页：创意DIY，LED星光伞！（十一）；
- 第十二页：创意DIY，LED星光伞！（十二）；
● 好了，两根铜线串通之后，将一根焊在上部的电池盒上，另外一根连接中心圈/LED灯条。中心圈上的另外一根与电池盒的第二根焊好。下面部分(手柄底部)的 铜线焊接到电源开关和亮度调节开关。设计好电路，使逆时针旋转可调电阻是光线变暗同时可以切断电源，顺时针旋转则可以使LED灯逐渐变亮。此时线路比较复 杂，要仔细看铜线的焊接。
● 打开开关测试通过就把可调电阻用胶固定，可以使用环氧树脂或者其他的热熔胶等。可能的话呢，设计一个漂亮的掩盖饰物来遮住可调电阻。
7 完工
● 最终，只剩下组装电池盒。我是将我的电池盒绑起来的，但是在有限的范围内可以上下移动——这样设计是有理由的：首先在你关闭雨伞时，电池盒要向下移动(关 闭雨伞后电池盒里雨伞顶部越远越好，除非你想给本就已经脆弱不堪的铜线再加上一些保护措施)。打开雨伞时，电池盒会向上稍许走一段距离(这是由雨伞打开收 到的力推上去的).
● 终于可以拿上雨伞出去泡妞啦!
<上一页123456789101112下一页> - 第一页：创意DIY，LED星光伞！（一）；
- 第二页：创意DIY，LED星光伞！（二）；
- 第三页：创意DIY，LED星光伞！（三）；
- 第四页：创意DIY，LED星光伞！（四）；
- 第五页：创意DIY，LED星光伞！（五）；
- 第六页：创意DIY，LED星光伞！（六）；
- 第七页：创意DIY，LED星光伞！（七）；
- 第八页：创意DIY，LED星光伞！（八）；
- 第九页：创意DIY，LED星光伞！（九）；
- 第十页：创意DIY，LED星光伞！（十）；
- 第十一页：创意DIY，LED星光伞！（十一）；
- 第十二页：创意DIY，LED星光伞！（十二）；
● 看起来很绚丽，但是有点太过娇贵。大风吹的天气禁止携带外出——我不确定大风把雨伞掀翻之后铜线还会不会断掉。另外慢开慢闭，在忘我的自我陶醉过程中也时刻警惕不要太大压力。否则，细细的铜线会让你前功尽弃。
● 我是一朵绽放在雨中夜幕里的奇葩……
