DIY：自制超炫音频分配器，实现音箱共用

现在不少人已经拥有2台以上的电脑，一般家有几台电脑的人应该也有不少，但是很多的人都只会拥有一套音响设备专门给电脑使用，需要切换到第二台电脑的时候需要将线拔出来再插到另外一台电脑上，这样感觉非常不方便。或者有时候电脑上想从使用音箱变成使用耳机，这样的转换过程也需要重新接线，也是比较麻烦。对于这些问题其实只需要一个简单的分配器就可以解决。

制作一个音频分配器其实成本也是非常低，只要动手能力强的手可以制作，这个分配器设计思路是使用一个双路开关来控制2个入选的选择，使得可以轻松控制音频输入，或者倒转来使用一路的输入通过开关可以控制分配到2个不同的输出选择。

材料准备：

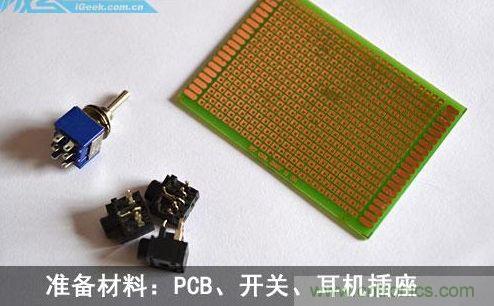

制作的材料比较简单，首先要一块俗称洞洞板的万用电路板，一个双路开关和3个3.5mm的耳机插座。

123456下一页>

• 第一页：自制超炫音频分配器，实现音箱共用（1）
• 第二页：自制超炫音频分配器，实现音箱共用（2）
• 第三页：自制超炫音频分配器，实现音箱共用（3）
• 第四页：自制超炫音频分配器，实现音箱共用（4）
• 第五页：自制超炫音频分配器，实现音箱共用（5）
• 第六页：自制超炫音频分配器，实现音箱共用（6）

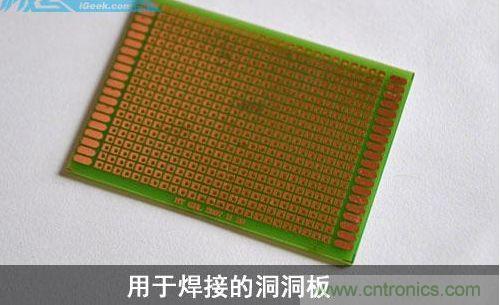

万用电路板可以在电子市场购买得到，一般价格在1到2元，大小似乎你自己的需要。

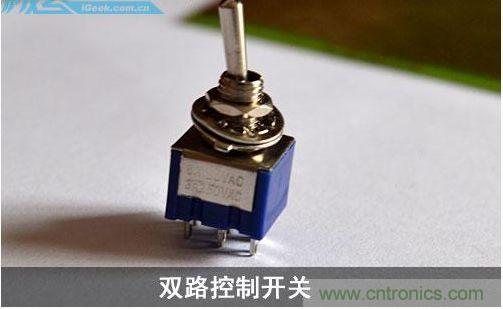

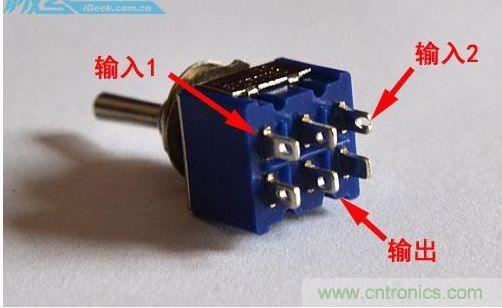

双路开关大概是2元一个，不要买错，双路开关由6只脚，中间的2只脚是输出使用的，旁边4只脚分别是2路输入的。

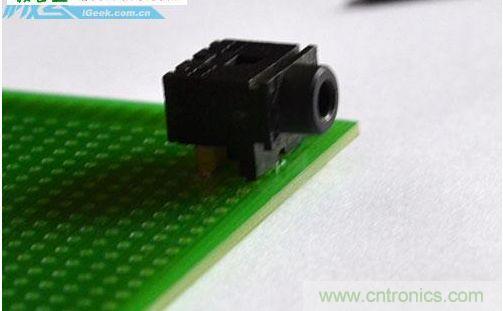

3.5mm耳机插座这个东西很多地方都可以买到价格大概1元一颗，可以选择不同的颜色识别不同的输入输出接口。
<上一页123456下一页>

• 第一页：自制超炫音频分配器，实现音箱共用（1）
• 第二页：自制超炫音频分配器，实现音箱共用（2）
• 第三页：自制超炫音频分配器，实现音箱共用（3）
• 第四页：自制超炫音频分配器，实现音箱共用（4）
• 第五页：自制超炫音频分配器，实现音箱共用（5）
• 第六页：自制超炫音频分配器，实现音箱共用（6）

安装：

首先根据自己设计的布局大概将元件放在PCB上，这时发现电路板的洞太小无法将元件插入。

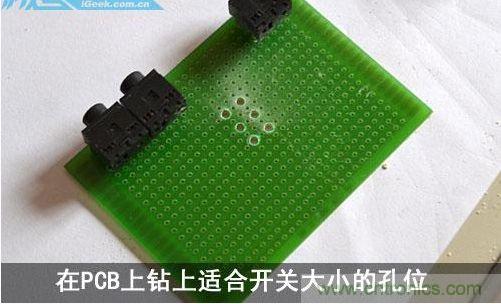

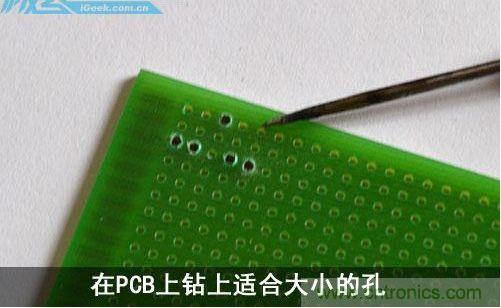

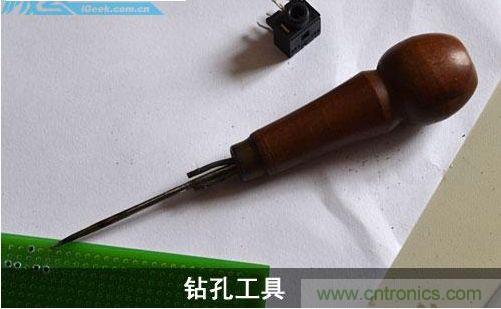

为了可以顺利安装这些元件就必须将电路板上的洞钻大，如果有小手钻钻孔就会更加轻松。
<上一页123456下一页>

• 第一页：自制超炫音频分配器，实现音箱共用（1）
• 第二页：自制超炫音频分配器，实现音箱共用（2）
• 第三页：自制超炫音频分配器，实现音箱共用（3）
• 第四页：自制超炫音频分配器，实现音箱共用（4）
• 第五页：自制超炫音频分配器，实现音箱共用（5）
• 第六页：自制超炫音频分配器，实现音箱共用（6）

钻好洞后元件就可以安装下去。

<上一页123456下一页>

• 第一页：自制超炫音频分配器，实现音箱共用（1）
• 第二页：自制超炫音频分配器，实现音箱共用（2）
• 第三页：自制超炫音频分配器，实现音箱共用（3）
• 第四页：自制超炫音频分配器，实现音箱共用（4）
• 第五页：自制超炫音频分配器，实现音箱共用（5）
• 第六页：自制超炫音频分配器，实现音箱共用（6）

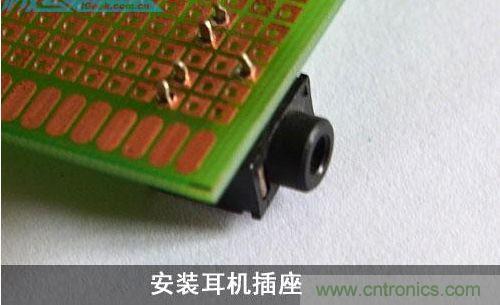

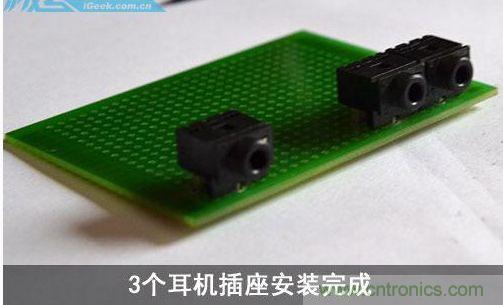

3个3.5mm的耳机插座安装完成。

安装双路开关的孔要装得大一些，这个也比较花气力。

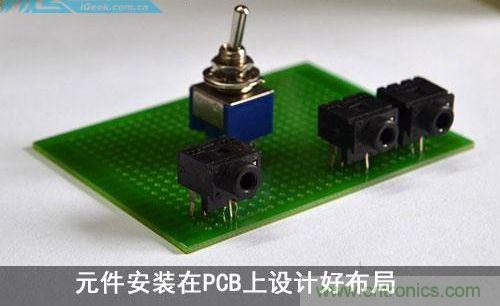

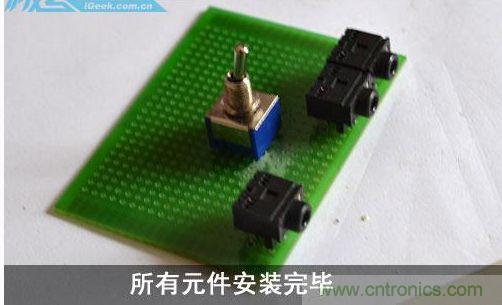

将所有元件都安装上PCB上，元件就基本安装完成。
<上一页123456下一页>

• 第一页：自制超炫音频分配器，实现音箱共用（1）
• 第二页：自制超炫音频分配器，实现音箱共用（2）
• 第三页：自制超炫音频分配器，实现音箱共用（3）
• 第四页：自制超炫音频分配器，实现音箱共用（4）
• 第五页：自制超炫音频分配器，实现音箱共用（5）
• 第六页：自制超炫音频分配器，实现音箱共用（6）

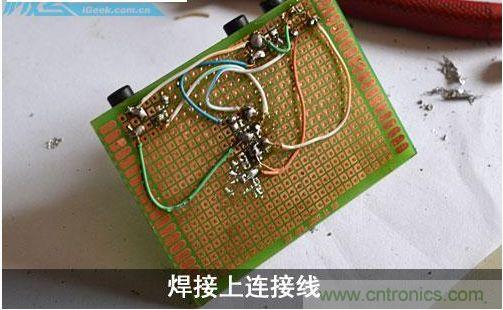

之后就是焊接连接线，手工比较差一些，但是还是可以用的。连接线可以找些旧网线把里面的线心拆出来使用，网线有颜色也可以作为一个识别，避免焊接错线。

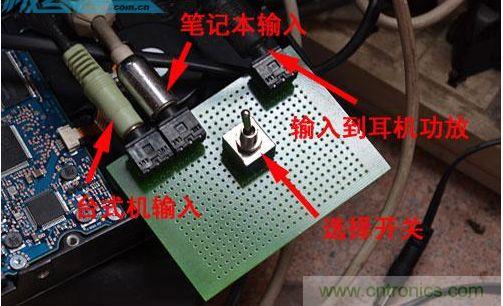

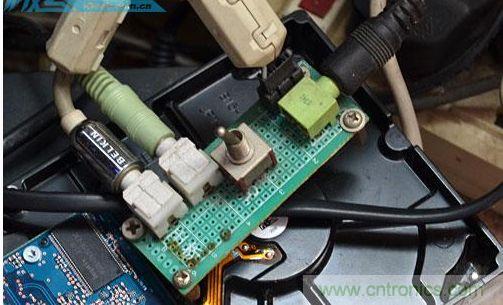

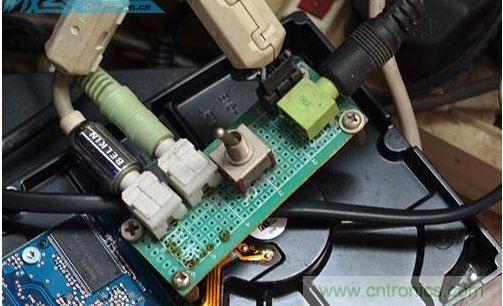

安装完成就可以连接电脑上试一下，接上台式机和笔记本音频线，在将输出端接到耳机功放上，拨动开关就可以非常方便切换不同的音频输入源。

一个这样简单的音频分配器制作成本只要几块钱，而且制作非常简单，有了这样的分配器可以轻松实现2个设备之间的音频输出选择，或者是对于2套输出设备的输出选择，制作成本低而且制作简单，动手能力强大朋友可以试试做一个。
