教你做出更好的功放---音乐功放设计要点

功放IC AW8145与AW8145的差异


针对采用5V BOOST给AW8145供电来获得大音量的应用方案,基于性能优化和方案鲁棒性的考虑,建议在功放的两个输出端分别对地反接一个肖特基二极管,以降低死区续流电流的影响, 此设计方案仅供大家参考。

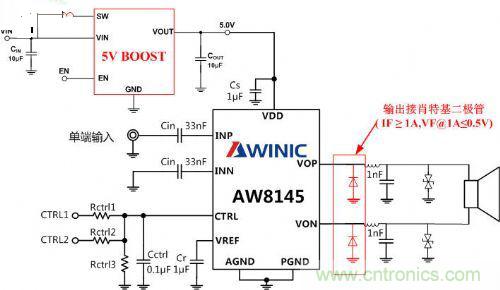

应用一:5V BOOST 加AW8145应用设计

5V BOOST 加AW8145应用设计

对于该大音量的方案艾为已推出单芯片方案:第六代K类音乐功放AW8736,内置升压电路,为客户节省外围用料和减小布板空间。

AW8736是专为提升智能机音质而开发的一款高效率,超低失真,恒定大音量第六代K类音乐功放。采用新一代电荷泵升压技术K-Chargepump架构,效率高达92%,功放整体效率达到75%,大大延长智能机的使用时间;0.02%的超低失真度和独特的防破音技术带来高品质的音乐享受,输出功率不会随着锂电池电压的降低而下降,在手机的整个工作电压(3.3V-4.35V)内,输出功率保持恒定,AW8736采用纤小的2mm×2mm FC-16封装。

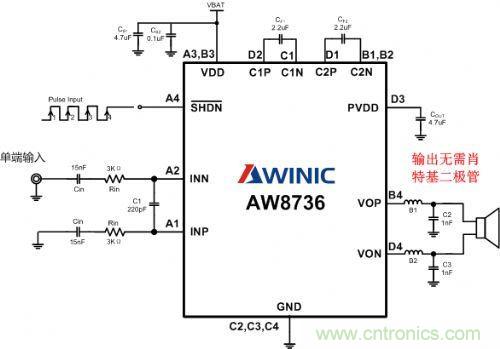

应用二:AW8736

AW8736音乐功放设计要点
