线圈电感量的计算及几种典型电感介绍
——陶显芳老师谈开关变压器的工作原理与设计


品慧电子讯在开关电源电路设计或电路试验过程中,经常要对线圈或导线的电感以及线圈的匝数进行计算,以便对电路参数进行调整和改进。下面陶老师将讲解线圈电感量的相关计算,并且还列举出了多种多种线圈电感量的计算方法,供大家参详和学习!

2-1-20.线圈电感量的计算

在开关电源电路设计或电路试验过程中,经常要对线圈或导线的电感以及线圈的匝数进行计算,以便对电路参数进行调整和改进。下面仅列出多种线圈电感量的计算方法以供参考,其推导过程这里不准备详细介绍。

在进行电路计算的时候,一般都采用SI国际单位制,即导磁率采用相对导磁率与真空导磁率的乘积,即: ,其中相对导磁率 是一个没有单位的系数,真空导磁率 的单位为H/m。

2-1-20-1.几种典型电感

1、圆截面直导线的电感

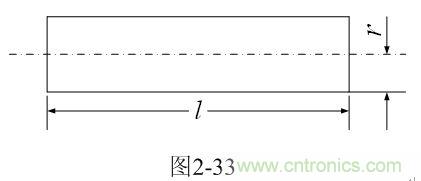

圆截面直导线如图2-33所示,其电感为:

其中:

L:圆截面直导线的电感 [H]

:导线长度 [m]

r:导线半径 [m]

:真空导磁率, [H/m]

【说明】 这是在 >> r的条件下的计算公式。当圆截面直导线的外部有磁珠时,简称磁珠,磁珠的电感是圆截面直导线的电感的 倍, 是铁芯的相对导磁率, 为铁芯的导磁率,也称绝对导磁率, 是一个无单位的常数,它很容易通过实际测量来求得。

【连载】陶显芳老师谈开关变压器的工作原理与设计

开关变压器的漏感工作原理及计算
http://www.cntronics.com/power-art/80022173
开关变压器铁芯脉冲导磁率与平均导磁率的测量
http://www.cntronics.com/power-art/80022172
双激式开关变压器铁芯磁滞损耗、涡流损耗的测量
http://www.cntronics.com/power-art/80022171
单激式开关变压器铁芯磁滞损耗、涡流损耗的测量
http://www.cntronics.com/power-art/80022170
开关变压器涡流损耗分析及铁芯气隙的选取
http://www.cntronics.com/power-art/80022166
开关变压器磁滞损耗分析及铁芯磁滞回线测量
http://www.cntronics.com/power-art/80022164
双激式的相关参数计算以及设计时存在的风险评估
http://www.cntronics.com/power-art/80022163
开关变压器铁芯导磁率及初始化曲线介绍
http://www.cntronics.com/power-art/80022154
开关变压器的工作原理及脉冲对铁芯的磁化
http://www.cntronics.com/power-art/80022153


1234567下一页>

  • 第一页:线圈电感量的计算原理
  • 第二页:几种典型电感介绍(1)
  • 第三页:几种典型电感介绍(2)
  • 第四页:几种典型电感介绍(3)
  • 第五页:几种典型电感介绍(4)
  • 第六页:几种典型电感介绍(5)
  • 第七页:几种典型电感介绍(6)

2、同轴电缆线的电感

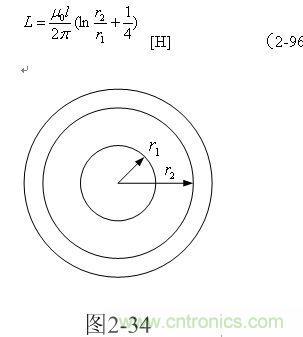

同轴电缆线如图2-34所示,其电感为:

其中:

L:同轴电缆的电感 [H]

:同轴电缆线的长度 [m]

r1:同轴电缆内导体外径 [m]

r2:同轴电缆外导体内径 [m]

:真空导磁率, [H/m]

【说明】 该公式忽略同轴电缆外导体的厚度。

3、双线制传输线的电感

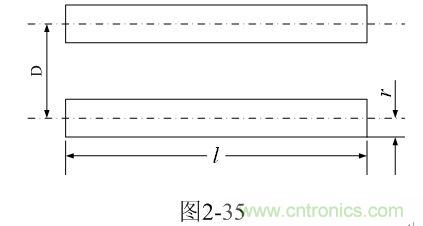

双线制传输线如图2-35所示,其电感为:

其中:

L:输电线的电感 [H]

:输电线的长度 [m]

D:输电线间的距离 [m]

r:输电线的半径 [m]

:真空导磁率, [H/m]

【说明】 该公式的应用条件是: >> D ,D >> r 。
<上一页1234567下一页>

  • 第一页:线圈电感量的计算原理
  • 第二页:几种典型电感介绍(1)
  • 第三页:几种典型电感介绍(2)
  • 第四页:几种典型电感介绍(3)
  • 第五页:几种典型电感介绍(4)
  • 第六页:几种典型电感介绍(5)
  • 第七页:几种典型电感介绍(6)

4、两平行直导线之间的互感

两平行直导线如图2-35所示,其互感为:

其中:

M:输电线的互感 [H]

:输电线的长度 [m]

D:输电线间的距离 [m]

r:输电线的半径 [m]

:真空导磁率, [H/m]

【说明】 该公式的应用条件是: >> D ,D >> r 。

5、圆环的电感

圆环如图2-36所示,其电感为:

其中:

L:圆环的电感 [H]

R:圆环的半径 [m]

r:圆环截面的半径 [m]

:真空导磁率, [H/m]

【说明】 该公式的应用条件是:R >> r 。

5、矩型线圈的电感

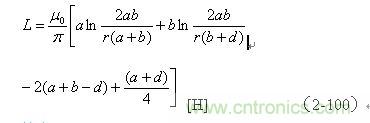

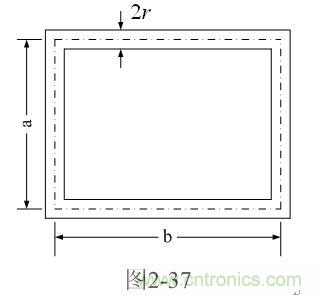

矩形线圈如图2-37所示,其电感为:


其中:

L:矩形线圈的电感 [H]

a、b:矩形线圈的平均长和宽 [m]

r:线圈导线的半径 [m]

:真空导磁率, [H/m]


【说明】 该公式的应用条件是:a >> r ,b >> r 。
<上一页1234567下一页>

  • 第一页:线圈电感量的计算原理
  • 第二页:几种典型电感介绍(1)
  • 第三页:几种典型电感介绍(2)
  • 第四页:几种典型电感介绍(3)
  • 第五页:几种典型电感介绍(4)
  • 第六页:几种典型电感介绍(5)
  • 第七页:几种典型电感介绍(6)

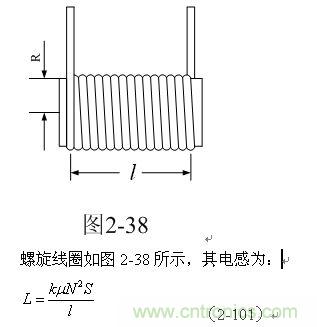

6、螺旋线圈的电感


其中:

L:螺旋线圈的电感 [H]

:螺旋线圈的长度 [m]

N:线圈的匝数

S:螺旋线圈的截面积 [m2]

:螺旋线圈内部铁芯的导磁率 [H/m]

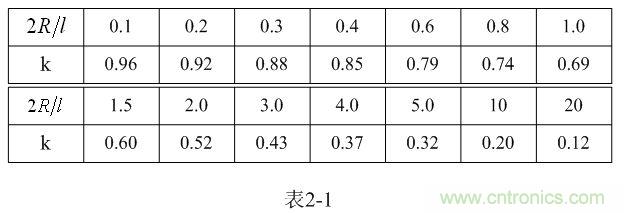

k:长冈系数(由 决定,表2-1)

【说明】 上式用来计算空心线圈的电感, ,计算结果比较准确。当线圈内部有铁芯时,铁芯的导磁率最好选用相对导磁率 , 为铁芯的导磁率,即:有铁芯线圈的电感是空心线圈电感的 倍, 可通过实际测量来决定,只需把有铁芯的线圈和空心线圈分别进行对比测试,即可求得 。但由于铁芯的导磁率会随电流变化而变化,所以很难决定其准确值。这个公式是从单层线圈推导出来的,但对多层线圈也可以近似地适用。


<上一页1234567下一页>

  • 第一页:线圈电感量的计算原理
  • 第二页:几种典型电感介绍(1)
  • 第三页:几种典型电感介绍(2)
  • 第四页:几种典型电感介绍(3)
  • 第五页:几种典型电感介绍(4)
  • 第六页:几种典型电感介绍(5)
  • 第七页:几种典型电感介绍(6)

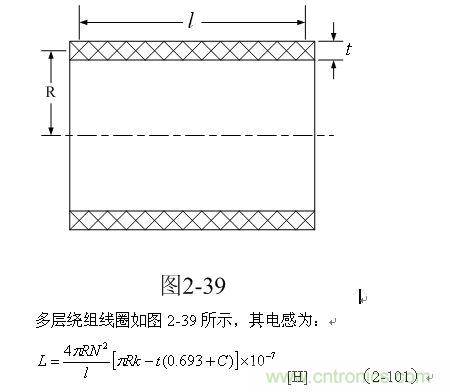

7、多层绕组线圈的电感

其中:

L:多层绕组线圈的电感 [H]

R:线圈的平均半径 [m]

:线圈的总长度 [m]

N:线圈的总匝数

t:线圈的厚度 [m]

k:长冈系数(由 决定,见表2-1)

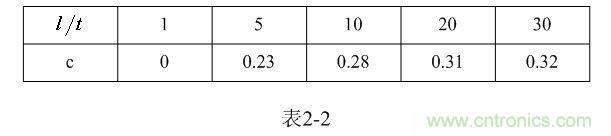

c:由 决定的系数(见表2-2)

【说明】上式是用来计算多层线圈绕组、截面为圆形的空心线圈的电感计算公式。长冈系数k可查阅表2-1,系数c可查阅表2-2。当线圈内部有铁芯时,有铁芯线圈的电感是空心线圈电感的 倍, 是铁芯的相对导磁率。相对导磁率的测试方法很简单,只需把有铁芯的线圈和空心线圈分别进行测试,通过对比即可求出相对导磁率的大小。


<上一页1234567下一页>

  • 第一页:线圈电感量的计算原理
  • 第二页:几种典型电感介绍(1)
  • 第三页:几种典型电感介绍(2)
  • 第四页:几种典型电感介绍(3)
  • 第五页:几种典型电感介绍(4)
  • 第六页:几种典型电感介绍(5)
  • 第七页:几种典型电感介绍(6)

8、变压器线圈的电感

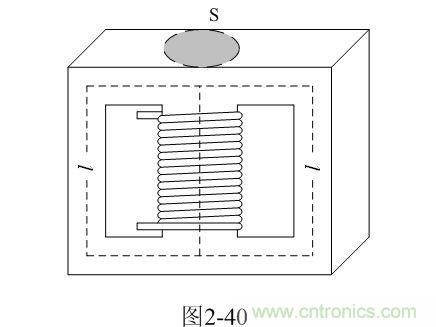

变压器线圈如图2-40所示,其电感为:


其中:

L:变压器线圈的电感 [H]

:变压器铁芯磁回路的平均长度 [m]

N:线圈的匝数

S:变压器铁芯磁回路的截面积 [m2]

:变压器铁芯的导磁率 [H/m]

【说明】
上式是用来计算变压器线圈电感的计算公式。由于变压器铁芯的磁回路基本是封闭的,变压器铁芯的平均导磁率相对来说比较大。铁芯的导磁率一般在产品技术手册中都会给出,但由于大多数开关变压器的铁芯都留有气隙,留有气隙的磁回路会出现磁场强度以及磁感应强度分布不均匀,因此,(2-103)式中的导磁率只能使用平均导磁率,技术手册中的数据不能直接使用。

在这种情况下,最好的方法是先制作一个简单样品,例如,在某个选好的变压器铁芯的骨架上绕一个简单线圈(比如匝数为10),然后对线圈的电感量进行测试,或者找一个已知线圈匝数与电感量的样品作为参考。知道了线圈样品的电感量后,只需把已知参数代入(2-103)或(2-89)式,即可求出其它未知参数,然后把所有已知参数定义为一个常数k;最后电感的计算公司就可以简化为:L = kN2 ,这样,电感量的计算就变得非常简单。
<上一页1234567下一页>

  • 第一页:线圈电感量的计算原理
  • 第二页:几种典型电感介绍(1)
  • 第三页:几种典型电感介绍(2)
  • 第四页:几种典型电感介绍(3)
  • 第五页:几种典型电感介绍(4)
  • 第六页:几种典型电感介绍(5)
  • 第七页:几种典型电感介绍(6)

9、两个线圈的互感

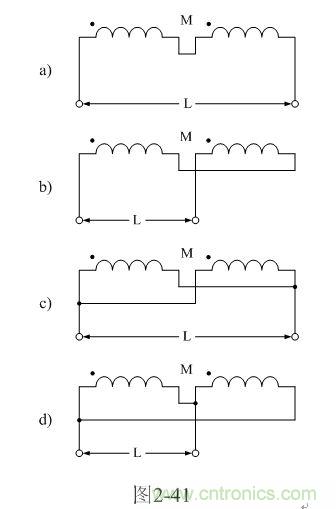

两线圈的连接方法如图2-41所示。其中图2-41-a和图2-41-b分别为正、反向串联;图2-41-c和图2-41-d分别为正、反向并联。

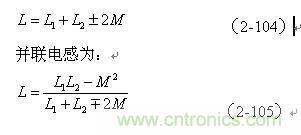

串联电感为:


其中:

L:两个线圈连接后的电感 [H]

L1 、L2 :分别为线圈1与线圈2的自感 [H]

M:两个线圈的互感 [H]

【说明】
互感M有正负,图2-41-a和图2-41-c的接法互感M为正,图2-41-b和图2-41-d的接法互感M为负。两个线圈之间的互感M为:

其中:

M:两个线圈的互感 [H]

L1 、L2 :分别为线圈1与线圈2的自感 [H]

k:两个线圈的耦合系数

【说明】互感的大小,取决两个线圈的结构和两个线圈的相对位置以及导磁物质。当K=1时,,这时的耦合称为全耦合,它表示一个线圈产生的磁通全部从另一个线圈通过(没有漏磁通)。但在实际应用中,无论任何结构的两个线圈总会产生漏磁通,因此,耦合系数k总是一个小于1的数。一般带有铁芯的变压器漏感都比较小,因此,变压器初、次级线圈之间的偶合系数可以认为约等于1。
