两款电路设计：教你用5号电池做USB手机充电器
品慧电子讯说道手机充电器的设计，估计大家想到的就是复杂，繁琐。甚至是经过多次充电器爆炸的事件后，一种本能的害怕。本文将为大家介绍两种用普通的5号电池来制作USB手机充电器的电路设计，大家可根据自己需求评估选取最适合自己的那一款电路设计。

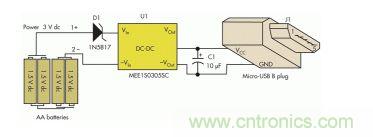

电路设计一：
用四节电池，一个POL 转换器，比如ISF0305A或者MEE1S0305SC，输出电压控制在3V。最安全的办法是把现有的充电电线剪断，接在你做的充电器上。
USB手机充电器用普通的5号电池就行。上图是个充电器的图，二极管D1防止电池接反了，烧了手机。板子的成本大概30几块钱。

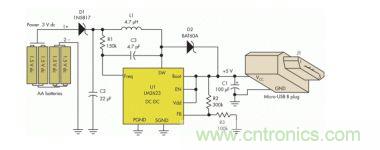

电路设计二：
这个方案比较快，它的充电速度比较慢，最大电流200mA。你也可以用LM2623自己做一个转换器，输出5V，电流1000mA，由手机自己获取相应的电流充电。
