Linear推出效率高达95%的同步降压-升压型 DC/DC 转换器


品慧电子讯凌力尔特推出同步降压-升压型转换器 LTC3111,该器件可在很宽的电源范围内工作,包括单节或多节电池、超级电容器组和交流适配器,提供高达 1.5A 输出电流。15V 输入和输出、1.5A 单片同步降压-升压型 DC/DC 转换器,效率高达 95% 并可以低噪声工作。

凌力尔特 (Linear) 推出同步降压-升压型转换器 LTC3111,该器件可在很宽的电源范围内工作,包括单节或多节电池、超级电容器组和交流适配器,提供高达 1.5A 输出电流。

LTC3111 的输入和输出电压范围为 2.5V 至 15V,从高于、低于或等于稳压输出的输入电压提供稳压输出。该器件采用的低噪声降压-升压型拓扑在降压和升压模式之间提供连续和无抖动的转换,从而使其非常适用于 RF 和其他噪声敏感型应用,这类应用在使用可变输入电源时,必须保持低噪声和恒定的输出电压。在很多应用中,电池运行时间都比单纯的降压型解决方案显著延长了。

LTC3111 的缺省 800kHz 开关频率可同步至一个外部 600kHz 至 1.5MHz 时钟,其专有的第三代降压-升压型 PWM 电路确保了低噪声和高效率,同时允许最大限度地减小外部组件尺寸。纤巧的外部组件与 3mm x 4mm DFN 或 MSOP-16E 封装相结合,提供了占板面积紧凑的解决方案。

LTC3111 包括 4 个内部低 RDS(ON) N 沟道 MOSFET 和采用单个电感器,以提供高达 95% 的效率。用户可选突发模式 (Burst Mode®) 工作将静态电流降至仅为 49μA,从而提高了轻负载效率,并进一步延长了电池运行时间。就噪声敏感型应用而言,可停用突发模式工作。其他特点包括软启动、过压保护、短路保护、热停机和输出断接。

LTC3111EDE 采用 14 引线 3mm x 4mm DFN 封装,LTC3111EMSE 采用耐热性能增强型 16 引线 MSOP 封装,价格分别为每片 3.50 美元和 3.60 美元。

工业级版本 LTC3111IDE 和 LTC3111IMSE 保证工作在 -40°C 至 125°C 的工作结温范围,价格分别为每片 3.85 美元和 3.96 美元。

高温级版本 LTC3111HDE 和 LTC3111HMSE 保证工作在 -40°C 至 150°C 的工作结温范围,价格分别为每片 4.16 美元和 4.21 美元。

最后,高可靠性级版本 LTC3111MPDE 和 LTC3111MPMSE 保证工作在 -55°C 至 150°C 的工作结温范围,价格分别为 10.40 美元和 10.69 美元。

所有价格均为千片批购价,所有版本都有现货供应。如需更多信息,请登录 www.linear.com.cn/product/LTC3111。

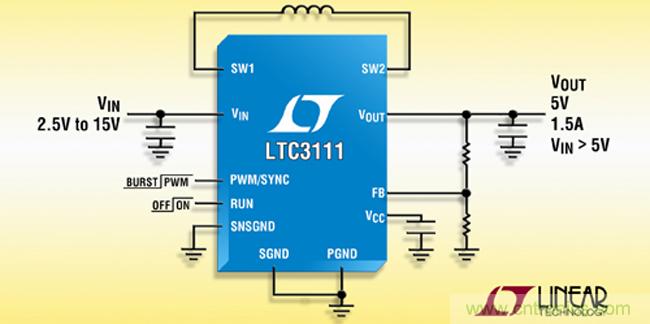

图1:1.5A、15V 同步降压-升压型 DC/DC 转换器提供延长的电池运行时间

性能概要:LTC3111

●15V、15A、同步降压-升压型稳压器

●可在 VIN 高于、低于或等于 VOUT 时提供稳压输出

●2.5V 至 15V 输入和输出电压范围

●1.5A 连续输出电流:VIN ≥ 5V,VOUT = 5V,PWM 模式

●单个电感器

●准确的 RUN 门限

●效率高达 95%

●800kHz 开关频率,可同步在 600kHz 至 1.5MHz

●在突发模式工作时,无负载静态电流为 49μA

●停机时输出断接

●停机电流 <1μA

●内部软启动

●小型、耐热性能增强型 14 引线 (3mm x 4mm x 0.75mm) DFN 和 16 引线 MSOP 封装
