分享:DIY功放+耳放合二为一的电路图设计
品慧电子讯DIYER福利来罗,本站为电子爱好发烧友们收集了一套很有意义的电路图:教你如何将你的前级功放与耳放“合二为一”,一种设计,两种功能。有兴趣的发烧友们可以照着这个电路图制作一个实物出来,然后秀给大家看看!欢迎大家在本站上留言秀作品!
DIY的原理图如下跟大家分享一下吧!
该电路分为主电路、电源电路两部分。

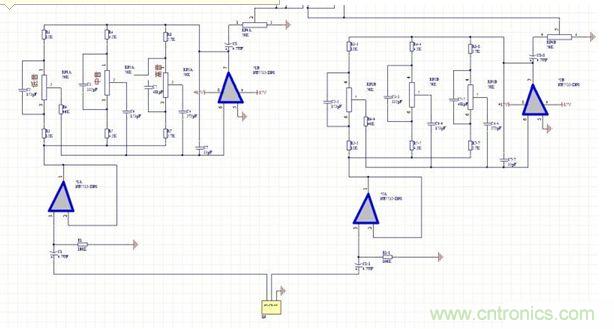

这是主电路:
1234下一页>
- 第一页:DIY功放+耳放合二为一的原理图(1)
- 第二页:DIY功放+耳放合二为一的原理图(2)
- 第三页:功放+耳放合二为一DIY实物图(1)
- 第四页:功放+耳放合二为一DIY实物图(2)

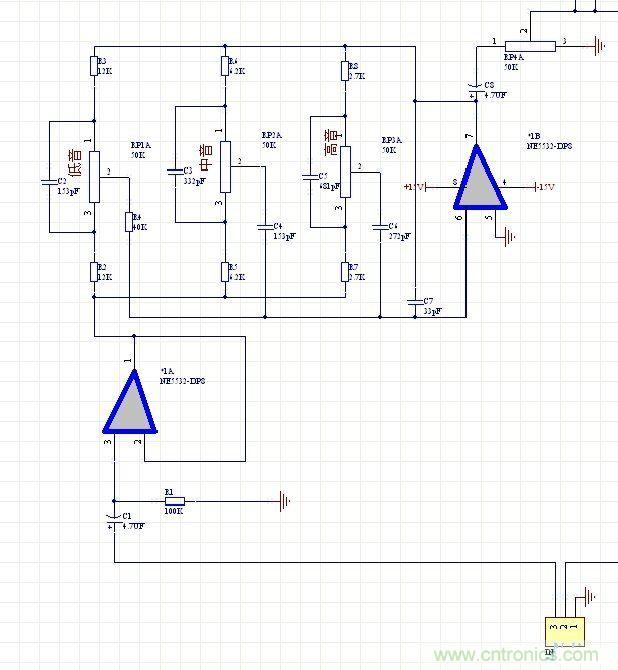

再放大点:这是其中一个声道(另一边相同)

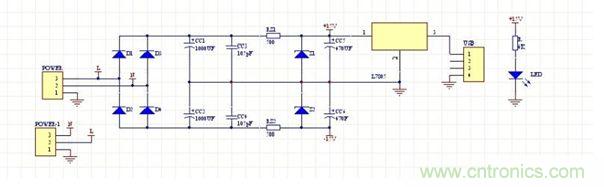

这是电源部分:其中的L7805稳出5V电压是给我的电平指示器供电用的,当然,L7805要不要都可以,这看个人需求!
<上一页1234下一页>
- 第一页:DIY功放+耳放合二为一的原理图(1)
- 第二页:DIY功放+耳放合二为一的原理图(2)
- 第三页:功放+耳放合二为一DIY实物图(1)
- 第四页:功放+耳放合二为一DIY实物图(2)

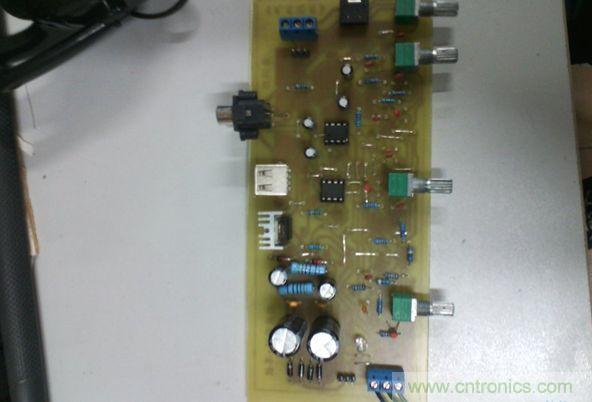

下面是部分的制作图片,仅作为参考!

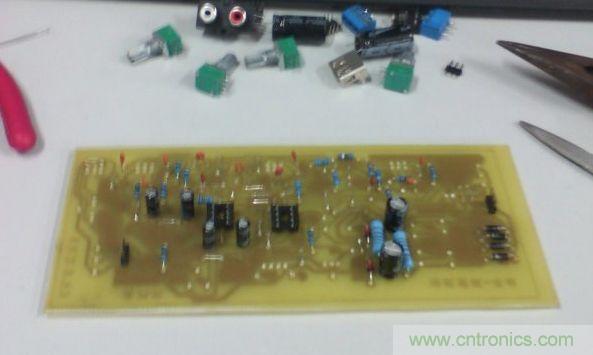

焊接元件中。
终于全部焊接好:
<上一页1234下一页>
- 第一页:DIY功放+耳放合二为一的原理图(1)
- 第二页:DIY功放+耳放合二为一的原理图(2)
- 第三页:功放+耳放合二为一DIY实物图(1)
- 第四页:功放+耳放合二为一DIY实物图(2)

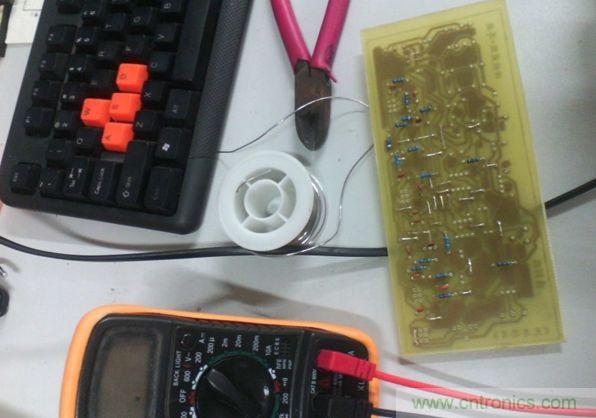

万事具备,只欠东风,经检查没发现短路,接下来就是通电测试了。

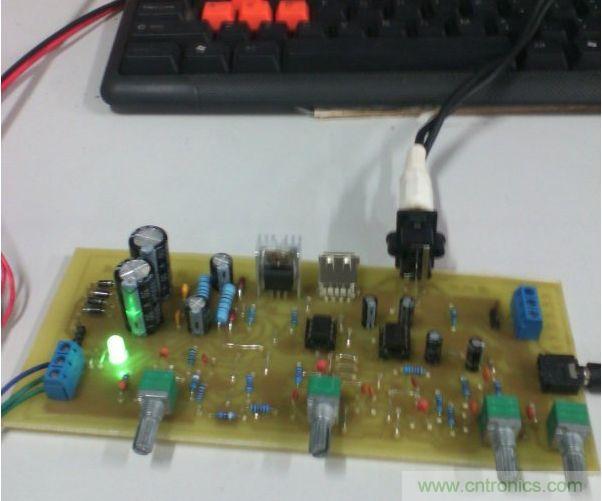

先插上耳机试试 耳放效果怎么样?
嗯,音质确实不错,很清新,高、中、低音均可调!(耳机戴在头上没有拍到,不好意思哈)

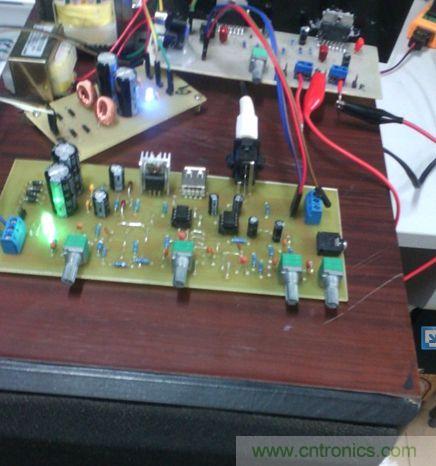

接下来再接上我的TDA7294双声道功放板测试一下:
主音量均可调!
