懒人改装：将大锅接收器改造成遥控关机
品慧电子讯冬天了，手冷脚冷，只要漏在外面的都冷。看电视最好的就是窝在被窝里，这种心态的懒人有木有？本文小编带给大家的是一位技术牛人如何将大锅接收器改造成遥控关机的全程，有原理图，有改装好的实物，让你窝在被窝里，不用下地就可以用遥控器来切断交流电。回家过年的利器，赶紧学习自己动手做个吧！
天气越来越冷，改一个遥控关机躺在床上不用下地就可以切断交流电。

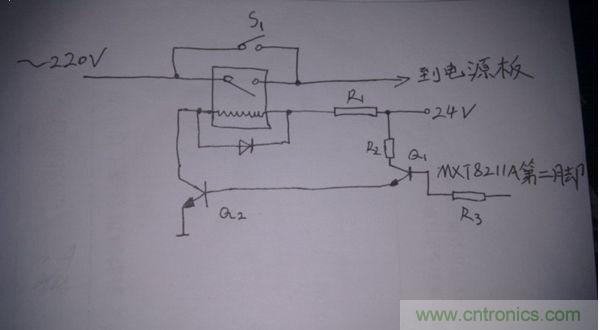

原理图：
只按一下s1，电源接通得到24v及MXT8211A第二脚电压。Q1、Q2导通,继电器吸合.机顶盒进入正常工作状态。
关机时，按下机顶盒遥控器的待机键。机顶盒接收信号后MXT8211A第二脚失电，Q1、Q2截止,继电器断开，220v切断。电源板上输出有24v,3.3v两组。
或者说的简单易懂点：
原理应该是：在用遥控器开关机顶盒情况下，MXT8211A的第二脚有电压变化，所以就利用他这个一点 将信号接电阻引出，把信号经过三极管放大信号 输入继电器 。就能做到开关的作用。
这根本不需要什么原理图，只要解码板，在开关机的时候，只要发现解码板电路区域有电压变化情况下，应该都能引出一些信号做开关（当然要测试机器工作正常）。看吧。这位技术达人就是恰巧用到这一点，很聪明。真是值得学习。
12345下一页>
- 第一页：将大锅接收器改造成遥控关机原理图
- 第二页：将大锅接收器改造成遥控关机过程（1）
- 第三页：将大锅接收器改造成遥控关机过程（2）
- 第四页：将大锅接收器改造成遥控关机过程（3）
- 第五页：将大锅接收器改造成遥控关机过程（4）
下面来具体看看如何改装的！

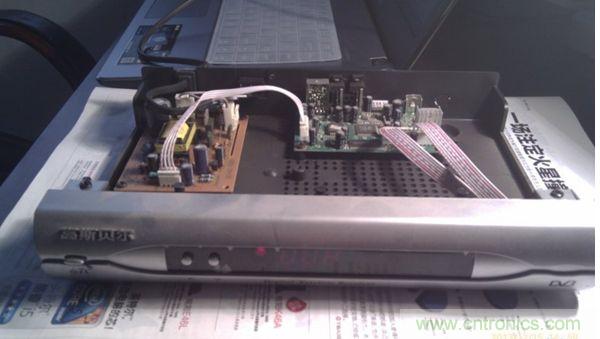

这是电源板

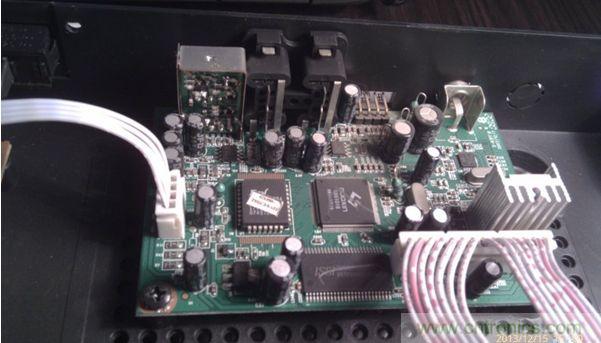

这是解码板

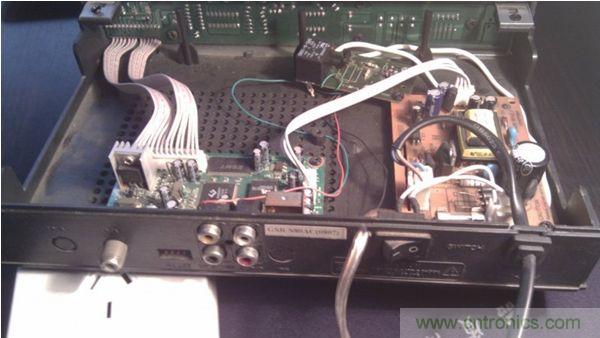

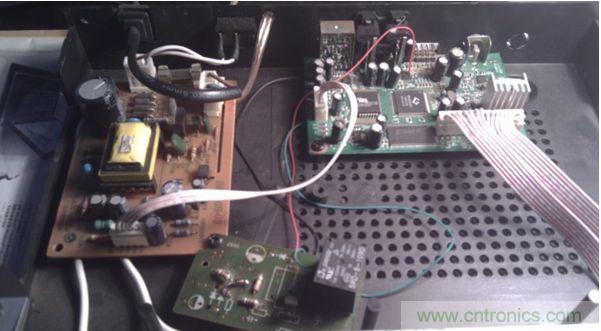

这是改造后的样子，红线是信号线，蓝线是继电器的控制线，黑线是底线，从电源板到小板的两个白线是220v(就是开断这根线来切断主电源而且是全部关掉)。
<上一页12345下一页>
- 第一页：将大锅接收器改造成遥控关机原理图
- 第二页：将大锅接收器改造成遥控关机过程（1）
- 第三页：将大锅接收器改造成遥控关机过程（2）
- 第四页：将大锅接收器改造成遥控关机过程（3）
- 第五页：将大锅接收器改造成遥控关机过程（4）

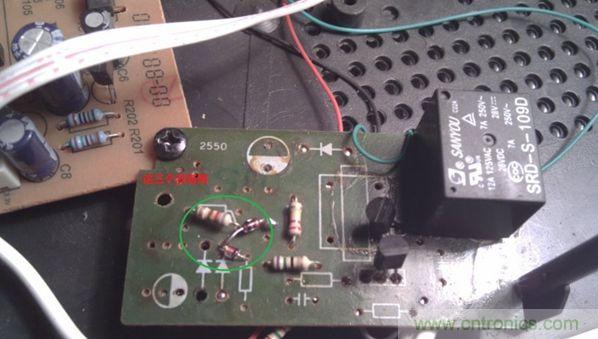

加了个继电器，两个三极管，五个电阻和一个二极管(三极管把解码板的小信号进行了两级放大,电阻是偏置作用)。

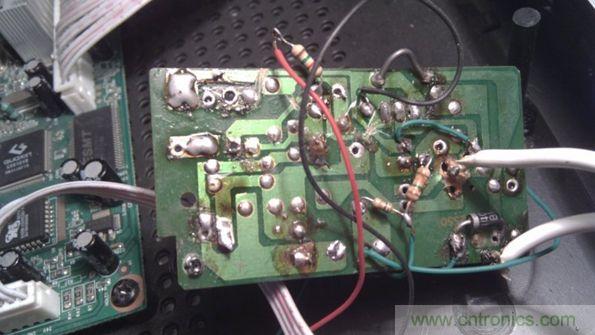

背面
<上一页12345下一页>
- 第一页：将大锅接收器改造成遥控关机原理图
- 第二页：将大锅接收器改造成遥控关机过程（1）
- 第三页：将大锅接收器改造成遥控关机过程（2）
- 第四页：将大锅接收器改造成遥控关机过程（3）
- 第五页：将大锅接收器改造成遥控关机过程（4）

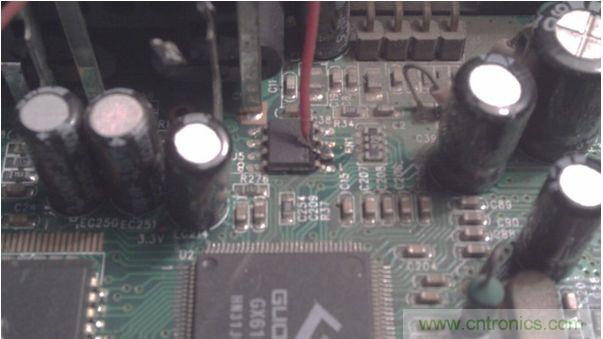

从这里引出开关机时的信号

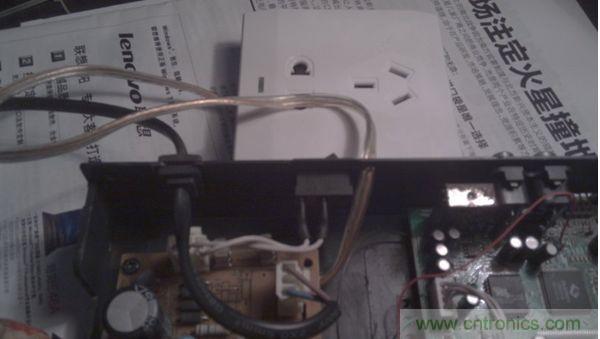

加了个电视机插座，关机时连接收机和电视同时切断220v。
