物尽其用，【拆解+改造+测试】升级LED红外线人体感应灯
品慧电子讯关于LED红外线人体感应灯的拆解见得多了去，但是能够自己在它原有的基础上做出符合自己需求的改造才是“王道”。本文介绍的是一位技术大牛自己在家将LED红外线人体感应灯拆解后，又加以改造，并且外拖了一个3W飞利浦LED，可谓说是“一箭三雕”，使得更加的切实自己的生活所需，这才是真正的物尽其用。
一、拆解篇：

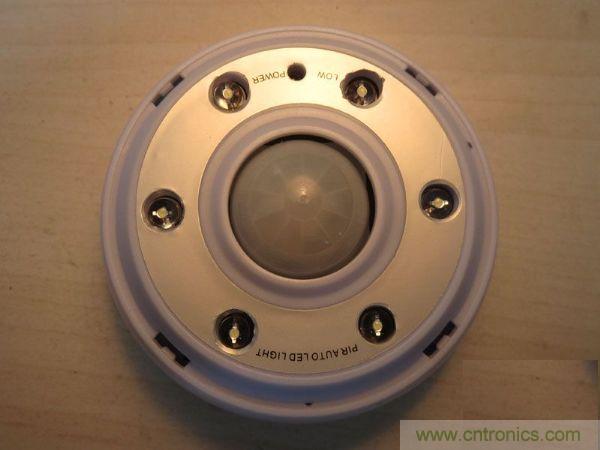

正面图：上面有个透明罩，摔破了，扔了~

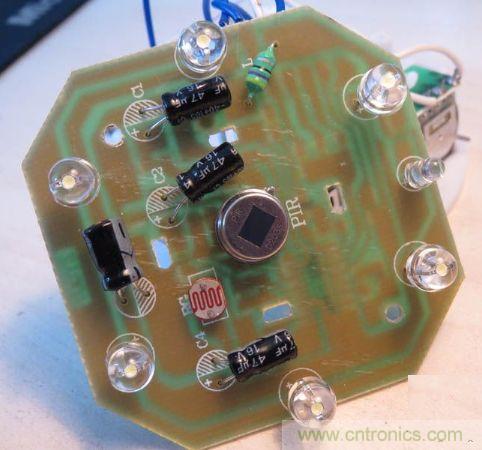

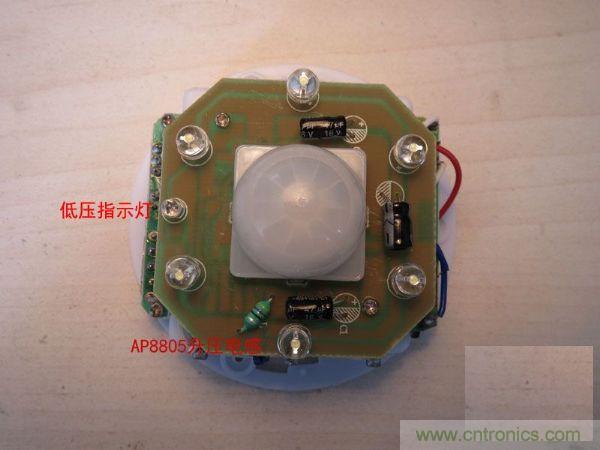

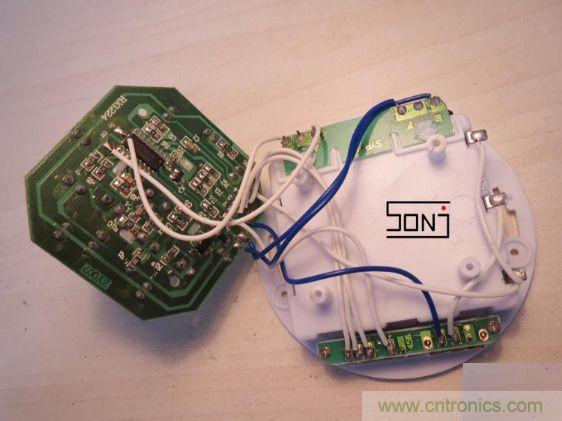

打开上盖：正面有6颗高亮LED，一颗低压提示指示灯，一颗升压电感，三颗铝电解电容。
电路板背面靓照：

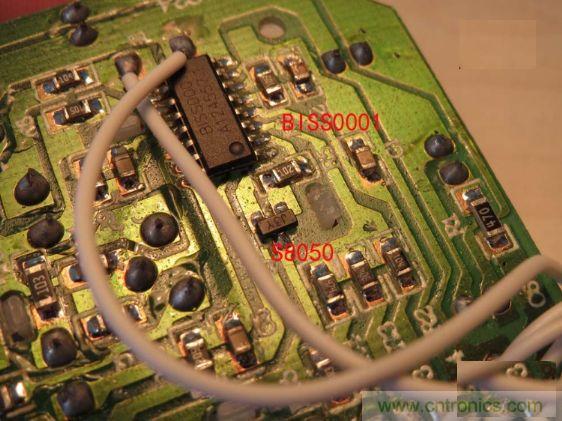

SOT-32封装为S8050（J3Y），负责驱动六颗高亮LED，串联一颗0805封装3R3电阻来进行限流。最大一颗SOP-16封装的就是此电路板的核心部分红外热释电处理芯片BISS0001。

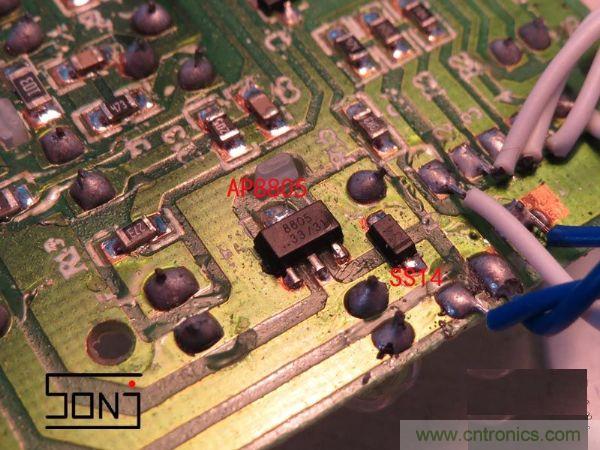

SOT-89封装为AP8805 。是一颗DC/DC升压IC，分为3.0V、3.3V、5.0V几个型号。此款为3.3V，是把两颗串联的镍氢电池电压升压到3.3V。
12345678下一页>
- 第一页：LED红外线人体感应灯的拆解
- 第二页：LED红外线人体感应灯的原理图解析
- 第三页：拆解菲涅耳透镜
- 第四页：LED感应灯改造篇
- 第五页：LED感应灯改造后的原理图
- 第六页：为外部强光LED供电装置设计
- 第七页：整机安装及测试
- 第八页：实际应用的效果图展示

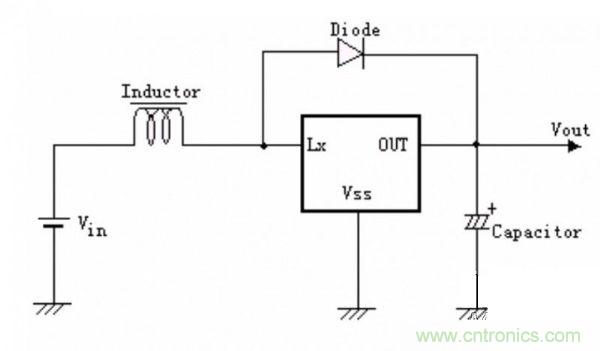

只需少量的外接元件：仅一只肖特基二极管、一只电感和一只电容。典型电路如下图。

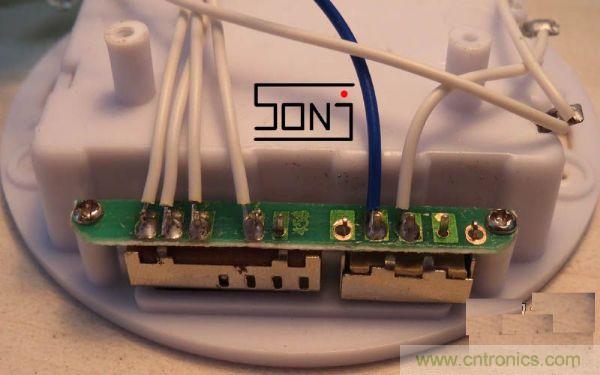

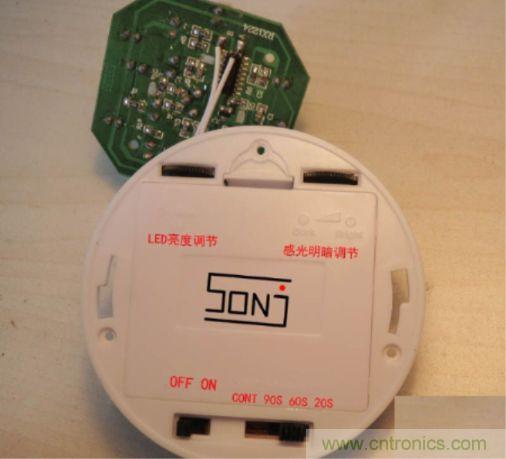

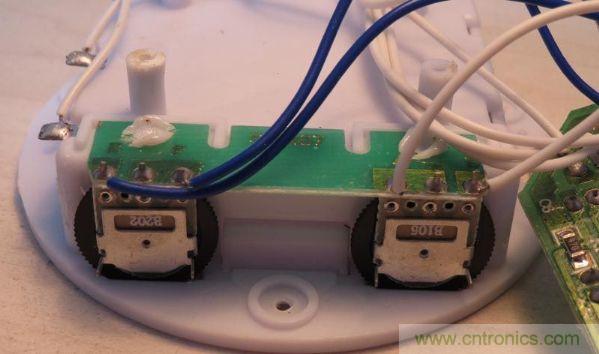

此红外热释LED具有LED亮度调节、感光明暗调节，延时等多种功能。
<上一页12345678下一页>
- 第一页：LED红外线人体感应灯的拆解
- 第二页：LED红外线人体感应灯的原理图解析
- 第三页：拆解菲涅耳透镜
- 第四页：LED感应灯改造篇
- 第五页：LED感应灯改造后的原理图
- 第六页：为外部强光LED供电装置设计
- 第七页：整机安装及测试
- 第八页：实际应用的效果图展示
拆下菲涅耳透镜

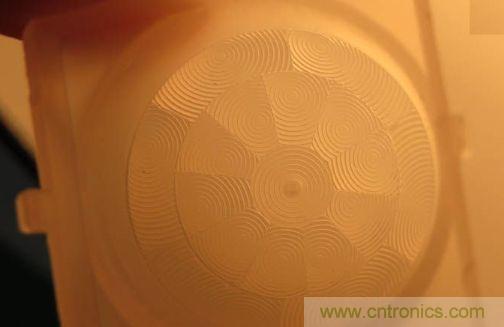

360 度球形菲涅耳透镜
大家如果感兴趣可自行百度“菲涅尔镜片的原理和应用”
<上一页12345678下一页>
- 第一页：LED红外线人体感应灯的拆解
- 第二页：LED红外线人体感应灯的原理图解析
- 第三页：拆解菲涅耳透镜
- 第四页：LED感应灯改造篇
- 第五页：LED感应灯改造后的原理图
- 第六页：为外部强光LED供电装置设计
- 第七页：整机安装及测试
- 第八页：实际应用的效果图展示
二、改造篇

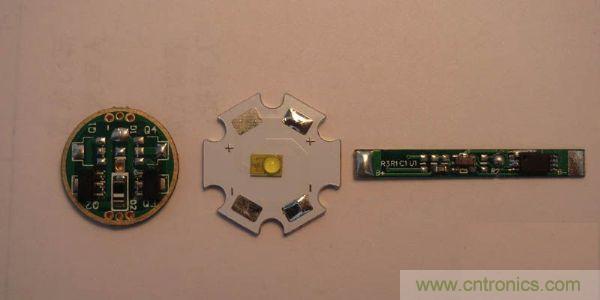

用到元件

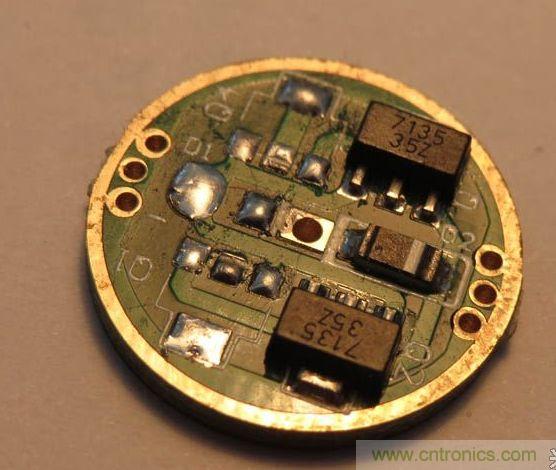

AMC7135，直接使用带有基板的LED恒流板，忘了是在中州还是黄师傅家捎带的了~3颗AMC7135拆掉一颗，剩下两颗，以减小发热。

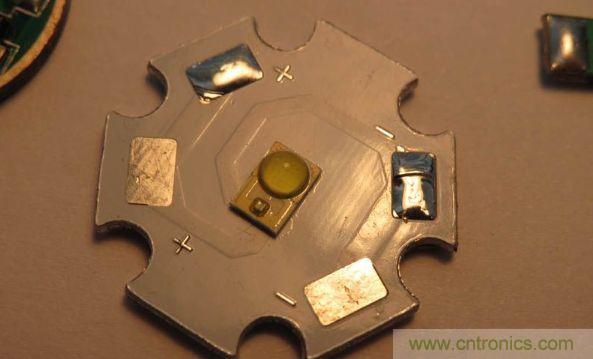

3W LED为数码之家兑换的飞利浦LED。
原本打算用SS8050（1.5A）驱动大功率LED，但是基极电流过小，CE压降过大，导致LED恒流电流较小，灯光太暗。经手册查询BISS0001的输出驱动电流只能提供10mA。所以方案一失败。随即想到了用锂电池保护板上的MOS管来驱动LED，反正废旧锂电池保护板很多。拆到一颗N沟道增强型MOSFET 8205A（20V，6A）。
<上一页12345678下一页>
- 第一页：LED红外线人体感应灯的拆解
- 第二页：LED红外线人体感应灯的原理图解析
- 第三页：拆解菲涅耳透镜
- 第四页：LED感应灯改造篇
- 第五页：LED感应灯改造后的原理图
- 第六页：为外部强光LED供电装置设计
- 第七页：整机安装及测试
- 第八页：实际应用的效果图展示

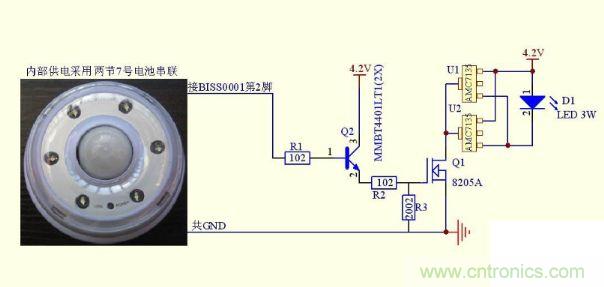

测量的BISS0001的第2脚，输出电平只有2.5V，无法让MOS管8205A完全导通。所以又增加了一级驱动，使用MMBT4401LT1驱动。原理图见下图。
只需要将MMBT4401的基极连接到LED红外线人体感应灯内的BISS0001的第2脚，然后共GND就可以了。这样外部大功率LED也会受人体红外控制了。

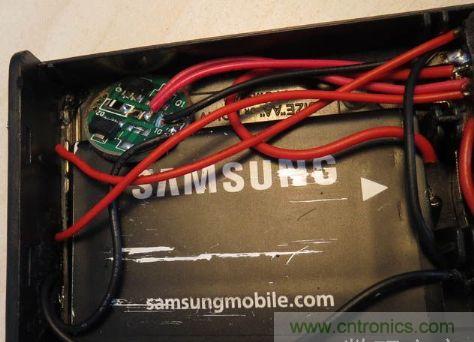

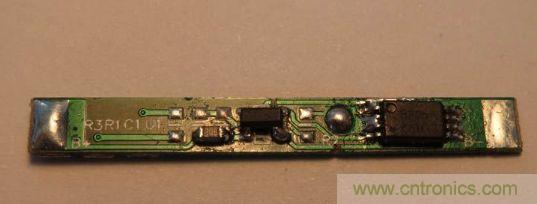

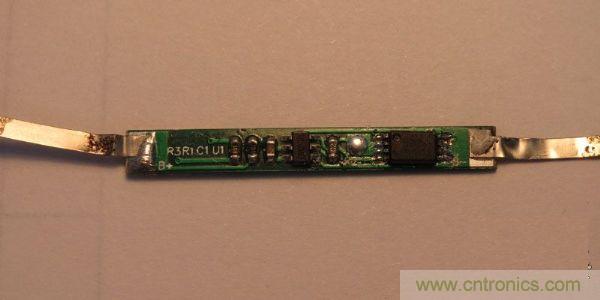

改造后的锂电保护板

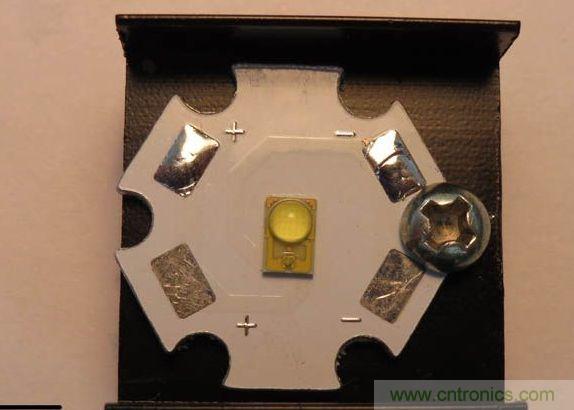

将LED涂抹好硅脂安装到散热片上
也可以将外部MOS换为继电器，这样就可以控制220V强电了。
<上一页12345678下一页>
- 第一页：LED红外线人体感应灯的拆解
- 第二页：LED红外线人体感应灯的原理图解析
- 第三页：拆解菲涅耳透镜
- 第四页：LED感应灯改造篇
- 第五页：LED感应灯改造后的原理图
- 第六页：为外部强光LED供电装置设计
- 第七页：整机安装及测试
- 第八页：实际应用的效果图展示

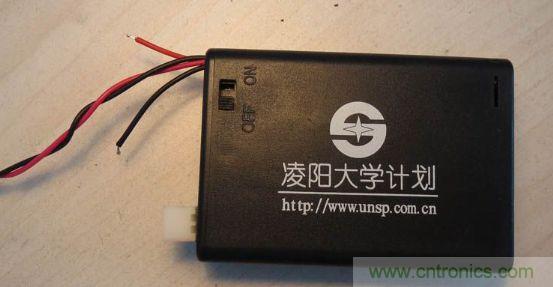

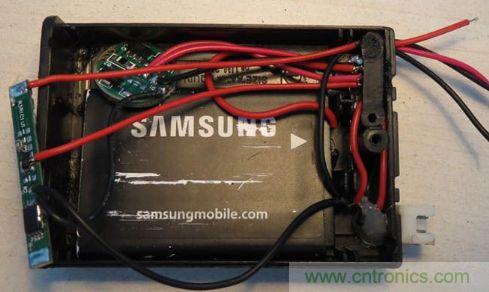

找到上学时用的电池盒，安装上锂电池，用于外部强光LED供电。预留锂电池充电口。
<上一页12345678下一页>
- 第一页：LED红外线人体感应灯的拆解
- 第二页：LED红外线人体感应灯的原理图解析
- 第三页：拆解菲涅耳透镜
- 第四页：LED感应灯改造篇
- 第五页：LED感应灯改造后的原理图
- 第六页：为外部强光LED供电装置设计
- 第七页：整机安装及测试
- 第八页：实际应用的效果图展示
三、整机安装

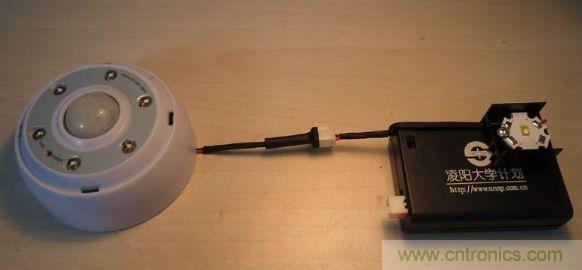

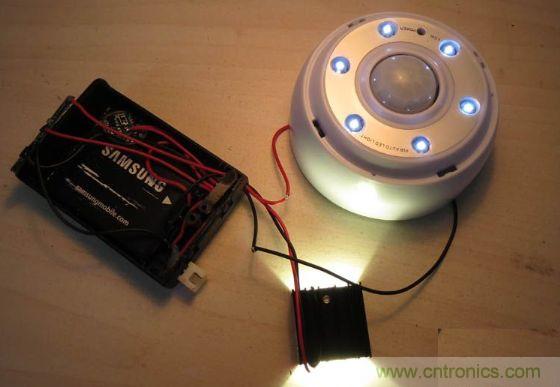

测试一下
加上接口插头插座，套上热缩管，便于拆卸。

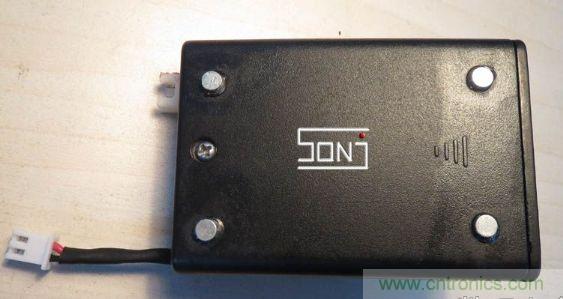

电池盒背面粘上4颗强磁，这样就可以直接吸附到热水器上了。
<上一页12345678下一页>
- 第一页：LED红外线人体感应灯的拆解
- 第二页：LED红外线人体感应灯的原理图解析
- 第三页：拆解菲涅耳透镜
- 第四页：LED感应灯改造篇
- 第五页：LED感应灯改造后的原理图
- 第六页：为外部强光LED供电装置设计
- 第七页：整机安装及测试
- 第八页：实际应用的效果图展示

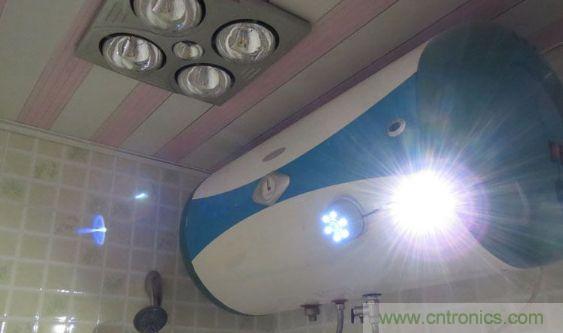

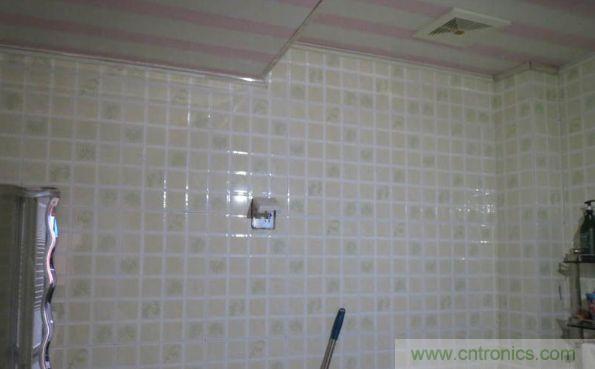

实物使用图
灯光因人而异，可能有些人觉得刺眼，可以自己安装一个柔和的灯罩，让效果更好！
