实用DIY：将USB鼠标集成到PCI接口里

这个创意可能对于有些人不是很实用。 也不是什么高科，也许有人已经做过的 ， 改造这个的原因主要是就是觉得有时候USB不够用而且有时候移动的时候总是容易碰到，接收器总是失灵，大家都知道笔记本一般都是3个USB，用hub 速度相对有要减慢也不方便 ，所以就想想把usb鼠标安装在里面去，现在的山寨无线鼠标又便宜 20块钱左右就将就可以用了而且也比较省电，当然了也有mini pci e转USB 的成品板卖，但是如果用成品板就没有无线网卡了这样就失去意义了，通过这样改造无线网卡还在，USB 接口也空闲出来一个一举双得。

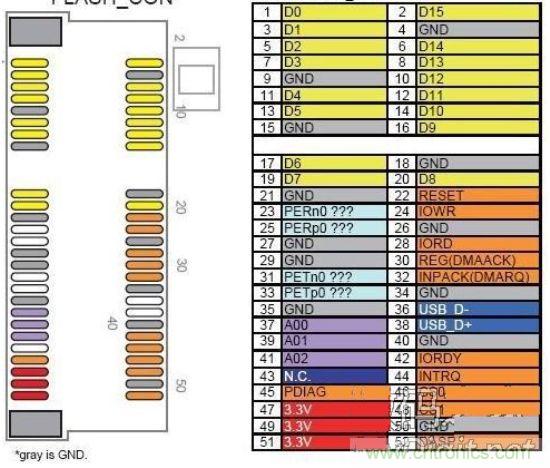

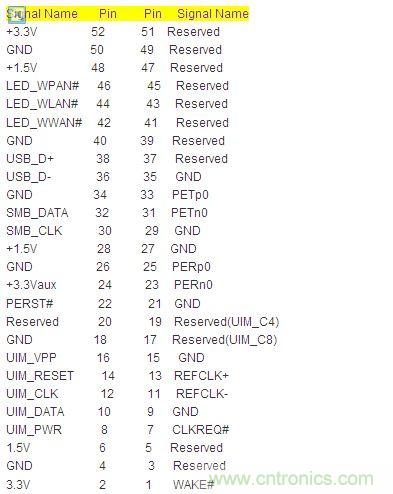

下面转入正题，具体焊接细节就没拍图片了，就拍了点成品完成后的图片，很简单。我们看看MINI PCI E 每个引脚接口的定义：

通过上面上面数据可以知道36 和38 脚就是USB - + 信号了，电源就取3.3v 2脚 或者52脚就行了，地线就随便找一根就好了。当然在这有可能3.3v的电压有些驱动不了，如果不行就要在其他usb接口处去飞一根过。

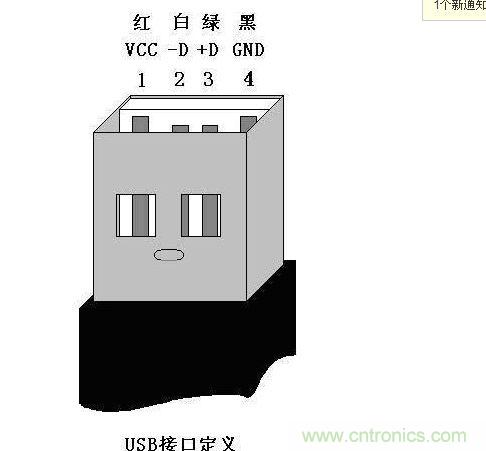

通过此图就知道了应该怎么接线了，连接就 pci上的2或者52脚连接USB 的1脚 pci上的36脚，连接USB 的2脚 pci上的38脚，连接USB 的3脚 USB的4脚接地线可以随便找一根就行了我找的是18脚 。

下面上图。

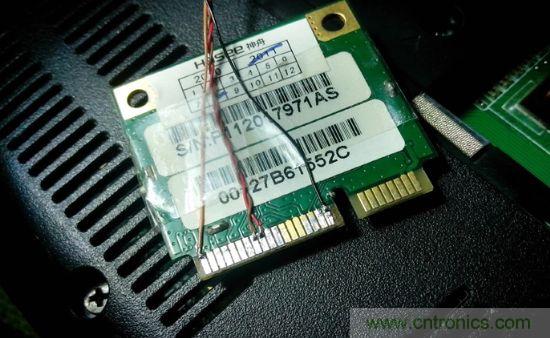

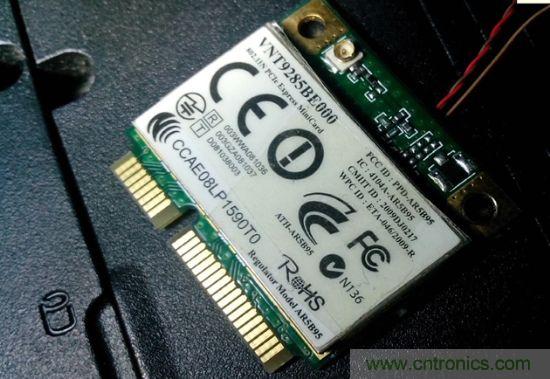

pci网卡焊接后的效果。

12345下一页>

• 第一页：实用DIY：将USB鼠标集成到PCI接口（1）
• 第二页：实用DIY：将USB鼠标集成到PCI接口（2）
• 第三页：实用DIY：将USB鼠标集成到PCI接口（3）
• 第四页：实用DIY：将USB鼠标集成到PCI接口（4）
• 第五页：实用DIY：将USB鼠标集成到PCI接口（5）

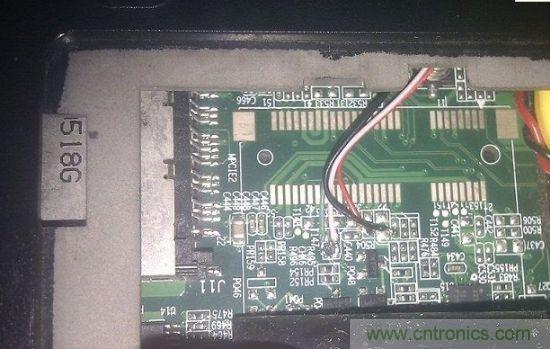

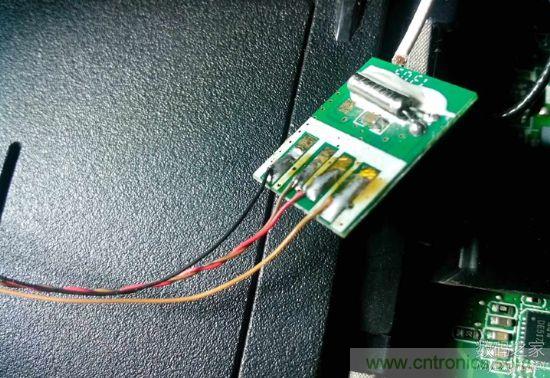

焊接后用透明胶固定了下。线是拆机屏线做的。牛屎芯片做的迷你USB无线鼠标接受头。

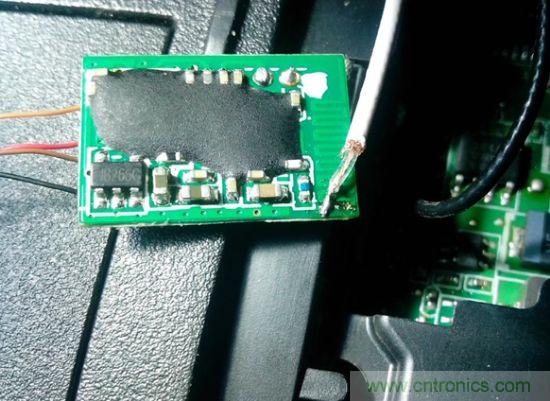

现在焊接天线 主要是感觉安装在里面，外壳都有屏蔽罩着，就信号减弱了不少，决定外接天线刚好自带了两根天线的焊接线应该是预留接蓝牙的，犹豫笔记本没有蓝牙功能就 咔嚓了。

哈哈 焊接后的效果。

<上一页12345下一页>

• 第一页：实用DIY：将USB鼠标集成到PCI接口（1）
• 第二页：实用DIY：将USB鼠标集成到PCI接口（2）
• 第三页：实用DIY：将USB鼠标集成到PCI接口（3）
• 第四页：实用DIY：将USB鼠标集成到PCI接口（4）
• 第五页：实用DIY：将USB鼠标集成到PCI接口（5）

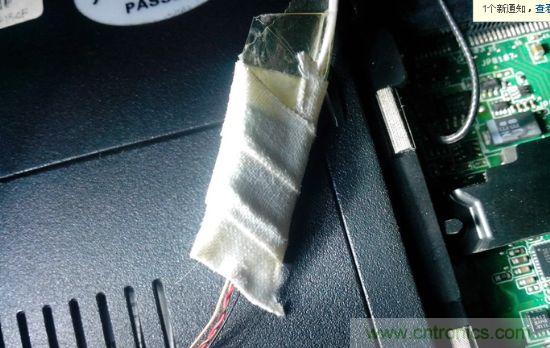

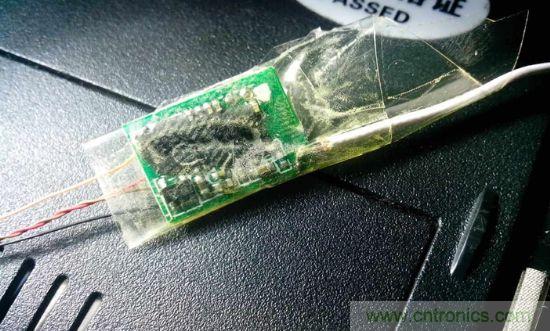

焊接后也是用透明搅固定和绝缘免得短路怕经不起高温就在用布胶袋在粘下。

<上一页12345下一页>

• 第一页：实用DIY：将USB鼠标集成到PCI接口（1）
• 第二页：实用DIY：将USB鼠标集成到PCI接口（2）
• 第三页：实用DIY：将USB鼠标集成到PCI接口（3）
• 第四页：实用DIY：将USB鼠标集成到PCI接口（4）
• 第五页：实用DIY：将USB鼠标集成到PCI接口（5）

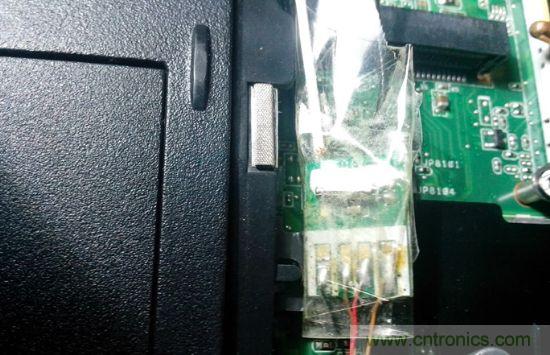

下面就固定安装装机了。

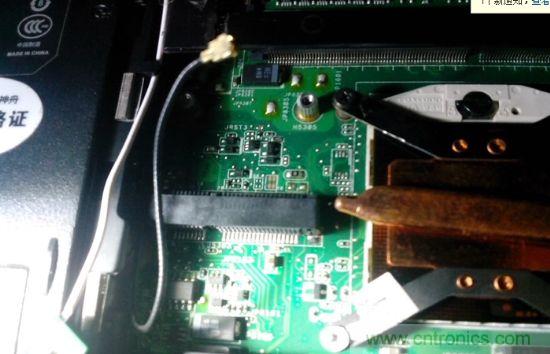

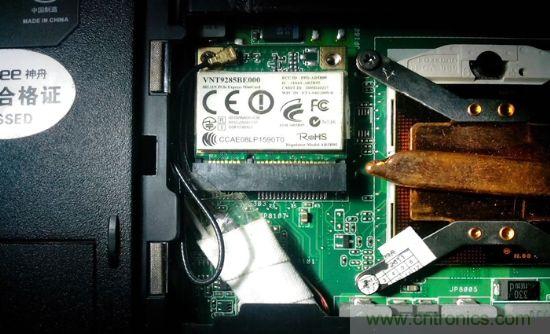

看看这里有个缝隙安装的下。

<上一页12345下一页>

• 第一页：实用DIY：将USB鼠标集成到PCI接口（1）
• 第二页：实用DIY：将USB鼠标集成到PCI接口（2）
• 第三页：实用DIY：将USB鼠标集成到PCI接口（3）
• 第四页：实用DIY：将USB鼠标集成到PCI接口（4）
• 第五页：实用DIY：将USB鼠标集成到PCI接口（5）

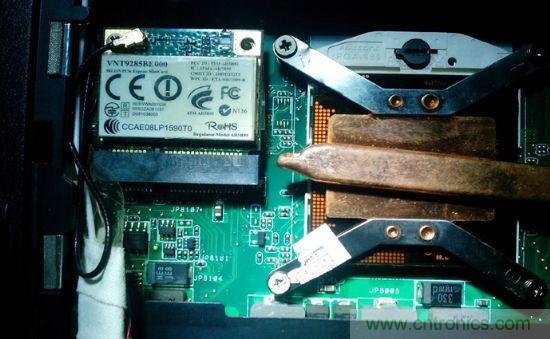

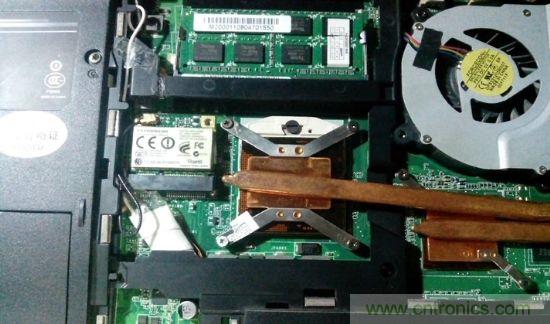

安装好的效果图。完成OK ！开机 ，一次搞定 。

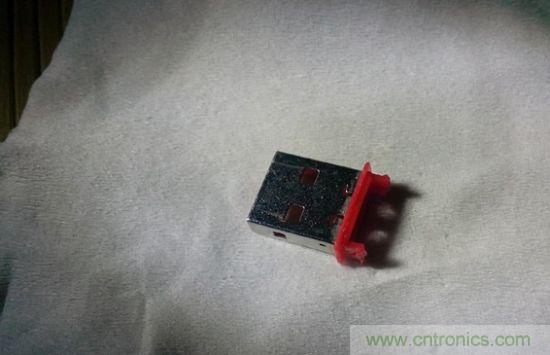

现在接受距离感觉比以前还要远点了可能是天线好的原因 哈哈。拆掉后的接收器外壳，上面盖子都不知道仍哪去了。

要是我我会在主板上把USB焊出线然后接上USB母口。天线这样剪了，要是以后用双天线的无线网卡怎么办？看我的蓝牙模块接口。
