从技术层面看：如何设计触摸屏？提高用户体验

随着屏幕尺寸不断增大，电容式触摸面临的主要挑战是如何满足用户的期望，让较大尺寸屏幕拥有与手机屏幕相同的高性能。这就意味着需要在相同的时间内扫描更大表面上的更多结点。另外，为了获得理想的用户界面体验，处理器必须能在信号更少、噪点更多的条件下工作，同时还要努力保持其速度、精确度以及响应能力。

2007年，Apple公司推出iPhone，让电容式触摸屏在消费类电子产品上的应用一飞冲天。这款配有3.5英寸屏幕的设备引入了多点触控用户体验，从而改变了用户与电子设备的互动方式。现在，触摸屏已成为数码相机（DSC）、便携式导航设备（PND）、电子阅读器、平板电脑、超极本以及一体机（AIO）等消费类电子产品的标准配置。正如我们看到的，这些设备发展的一个主要趋势就是向更大的屏幕尺寸发起挑战。电容式触摸屏在进军超极本或笔记本电脑等新型细分市场的同时更在不断发展其现有市场领域。顶级智能手机的OEM制造商纷纷从智能手机转战超级手机，通过向客户提供更大的屏幕尺寸来实现其产品的差异化。

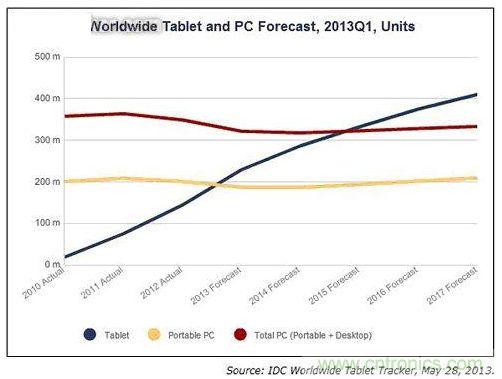

当前消费类电子产品的主要产品细分类型如下：配有3-5英寸屏幕的智能手机；5-8英寸的超级手机或平板手机；8-11.6英寸的平板电脑；11.6-15.6英寸的超极本；以及最大可达17英寸的笔记本电脑。在其5年的产品历史中，平板电脑被认为是升温最快的移动设备，根据预测，到2015年其销量有望赶超个人电脑。因此，PC供应商开始将重心转移至用户界面友好的触摸设计上，比如具有与笔记本电脑或平板电脑相同功能的可翻转笔记本电脑。

用户期望大屏幕设备能够具备与智能手机类似的性能和触摸体验。大屏幕设备需要处理的使用案例通常与我们在较小型手机上看到的不同。笔记本电脑或PC更常插入电源使用，它们的界面面积更大，因此在打字输入时可将手掌或其它大型物体放置其上，此外，用户通常会将这些较大型的设备放在桌面或膝盖上而非拿在手中使用。所有这些行为都会改变设备的电气性能。性能稳健且响应速度快的用户体验主要包括：灵敏度高、能跟踪多个移动碰触物、在各种噪声环境下识别并跟踪手指、在各种环境条件下识别和跟踪手指，并能保持可接受的功耗以实现理想的电池使用寿命。换言之，用户体验的本质是指在各种条件下触摸屏幕时系统所做出的响应。

电容式触摸屏的运行原理是通过将电压发射至设备上的传感器面板，从而产生信号电荷。然后由触摸屏控制器接收信号，其会通过测量传感器电荷的变化来确定传感器电容。芯片接收到的电流等于面板电容与发射驱动器的电压的乘积（Q1 = C * VTX）。基础电路能移除额定的非触摸传感器电荷，从而可使系统专注于测量因手指触摸而引起的传感器电荷的变化。这有助于改进触摸的测量、分辨率以及灵敏度。

随着电容式触摸屏的发展，我们面临着越来越多的技术挑战。较大型屏幕面临的主要问题是发射电压需要覆盖更大的表面面积，以及传感器的电阻和电容的增大。触摸面板受更高寄生电容和电阻的限制，会影响电阻电容（RC）的时间常数，从而导致发射频率变慢。发射工作频率会影响信号建立、刷新率以及功耗。我们的目的是要确定在将扫描时间和功率消耗最小化的同时在各个面板上实现一致触摸响应所需的最高发射工作频率。
123下一页>

• 第一页：电容式触摸屏的运行原理
• 第二页：从刷新率和信噪比来分析如何设计
• 第三页：如何设计功耗？

刷新率是指触摸屏控制器在一秒钟内测量到的触摸并将其报告回主机处理器的次数。刷新率越高，设备就会在越短的时间内收集越多的x/y数据坐标，从而提供响应快速的用户体验。大多数的消费类电子产品都要求触摸控制器的刷新率大于100Hz或约10ms。诸如数字绘图板或销售点（POS）终端等特定应用甚至要求更高的刷新率才能捕获和识别签名以及快速滑过的笔画。

对于大型屏幕来说，保持快速的刷新率极具挑战性，因为触摸控制器需要扫描更大的表面面积，从所有结点采集数据，然后再处理这些数据。刷新率主要受两大因素影响：屏幕的扫描速度以及已扫描数据的处理速度。在相同的传感器特性下（3108对275），17英寸屏幕的结点数超出5英寸屏幕11倍。为了保持5英寸屏幕的用户体验，17英寸的屏幕就需要更强大的扫描与处理能力。

有一种方法可以解决扫描问题，那就是确保触摸控制器具有足够的接收通道，从而一次性扫描整个屏幕。大多数触摸屏堆叠都是由位于护罩玻璃下的传感器模式组成，其中包含大量的“单位晶胞（unit cell）”，这些晶胞以x和y方向排列，其中x方向用于发射，y方向用于接收，或反之亦然。接收通道会收集数据并使用模数转换器（ADC）将每个单位晶胞中的互电容变化转换为数字数据，以供主机解析手指触摸点的坐标。如果接收信道或ADC的数量不足，则需要多次扫描以及更长的时间来扫描整个面板。这会导致在既定的时间内只能获取更少的样本，从而带来不良的用户体验。

有一种方法有助于解决处理问题，即为触摸控制器配备一个更大的处理器，也可将部分运算任务卸载到系统的主处理单元。也就是说将电容数据发送到主机端，并在应用或图形处理器上运行算法。其中一项实施措施就是用触摸屏控制器扫描传感器，搜索第一次触摸，然后将图像传输至主机处理器。之后，该主机会处理整个阵列、过滤噪声、查找触摸坐标，并跟踪手指ID。采用并行处理允许在作为触摸屏和显示屏主机的数千兆赫多内核处理器上完成大量数字运算。

信噪比（SNR）

SNR是指信号功率与噪声功率之比，换句话说，即有用信息与错误或不相关数据之比。触摸屏面板上的传感器相当于一根大型天线，可接收荧光灯、液晶显示屏或充电器等系统和环境噪声。

屏幕越大，天线接收范围就越大，便越容易接收噪声并使接收信道达到饱和。这会大大影响触摸性能，造成假触摸、触摸中断或触摸屏“锁死”以致完全无法报告数据。为了排除这些干扰，要求触摸屏控制器能够增强信号或降低噪声。提高信噪比的一些主要方式包括提高发射电压以增强信号；使用硬件及数字滤波法减少噪声，或利用跳频远离噪声频率。

信噪比的提高与发射电压成正比。发射电压可通过电荷泵或VDDA驱动来提供。在大多数消费类电子设备中，电荷泵一般可带有2.7-3V电源，且能进一步将这一电源电压提升到高电压。大屏幕的问题在于电荷泵对高电容面板的驱动能力有限。也就是说必须增加外部泵或电源，而这会增加成本和功耗。

在没有足够信号的情况下，另一个方法也可以使噪声最小化。第一道防线就是用滤波器创造更加洁净的电容环境。如果这种方法无效，第二道防线一般是用跳频去搜索干扰较少的频率。正如前面所说，大尺寸面板的寄生电容和电阻更高，会影响电阻电容（RC）时间常数，从而导致发射频率变慢。频率变慢意味着它很难在噪声范围以外扫描整个面板。较高的发射频率会给触摸控制器提供更大的空间使其远离噪声源。理想的最大发射频率为350kHz或者更高，但需要根据客户的具体目标，不断地在信噪比、刷新率以及功耗之间进行权衡，以优化每台设备。台式机上的单机游戏更注重响应速度而非功耗，然而便携式设备则需要考虑功耗以延长电池使用寿命。
<上一页123下一页>

• 第一页：电容式触摸屏的运行原理
• 第二页：从刷新率和信噪比来分析如何设计
• 第三页：如何设计功耗？

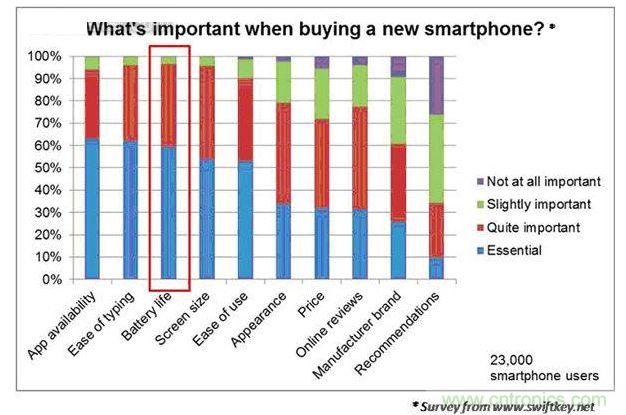

随着移动性在我们生活中占据着越来越重要的位置，功耗成为了消费者在选择便携式电子设备时的一项重要考虑因素。市场调查显示，多数用户认为电池使用寿命是购买新型便携式设备时需要考虑的最重要的特性之一。

由于液晶显示屏尺寸的加大，功耗通常与屏幕尺寸成正比。液晶显示屏的功耗在整个系统功耗中占相当大的比例。要想延长电池使用寿命，一种方法就是在系统中使用更大的电池组。但这会增加系统的重量，从而影响用户的便携性体验。另一种方法是通过降低刷新率、降低发射电压、禁用多种数字滤波器或使用尽可能低的模拟/数字电源，但这种方法会降低设备性能。同样，这些解决方案都会给用户体验带来负面影响，因此都不是理想的方案。

对于好的设备而言，重量与性能都是关键因素，延长电池使用寿命的最佳解决方案就是优化系统中单个组件的功耗。对于触摸屏控制器来说，这就意味着为设备制定灵活的功耗管理方案。

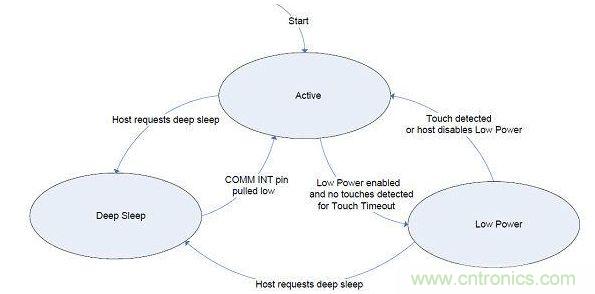

总功耗耗取决于设备的状态或使用情况。一款智能高能效触摸屏控制器应具备多态功耗管理，如活动状态、低功耗状态和深度睡眠状态，其中每种状态都有其独特的降耗方案。这些都是通过触摸控制器的配置参数来管理的。

●活跃状态下，触摸屏具有最快的触摸响应时间，因为设备会积极地扫描触摸屏以确定触摸的存在并识别触摸坐标。

●在活动状态下，如在一定时间内未检测到触摸事件，设备就会进入低功耗状态。这会进一步降低功耗并相应地延长响应时间。如设备检测到任何触摸事件，则会自动从低功耗状态切换到活动状态。

●深度睡眠状态下的功耗最低。这种状态下设备不进行任何扫描且不报告任何触摸。这时需要中断，才能唤醒触摸屏控制器，并将其切换到活动状态。

不同功耗状态是由系统环境决定的。比如，如果一段时间内屏幕未被触摸，系统就会让用户界面停止活动以延长电池使用寿命。而这是通过主机管理设备上的各个组件来完成的，比如关闭液晶显示屏以及将触摸控制器置于低功耗状态等。在低功耗状态下，一旦检测到触摸事件，触摸屏控制器就会切换到活动模式，并继续扫描，以确定面板上的触摸坐标。如果在低功耗状态下未检测到触摸事件，主机就会驱动触摸控制器进入深度睡眠状态以节约电量。这些动态功耗管理状态让消费者在使用便携式移动设备时能灵活地管理触摸性能和功耗。

随着触摸屏的发展，为了保证用户体验，应采用系统级方法。触摸屏受物理现象限制，要想让电容式触摸技术继续成为移动消费类电子产品的选择，那么独创性和集成度是关键。人们正在开发新的触摸屏材料以提高面板速度，同时也在定义主机处理架构以卸载部分繁重的数字运算。硬件和软件也在不断改进，滤除噪声的同时提高信号强度，同时，人们正在采用系统级功耗方式来延长电池使用寿命。设计人员面临的下一个重大挑战就是如何让这一切更具有成本效益。
