游戏机内部的秘密：逆天级拆解索尼 PALY STATION 4!
首先惯例，先看包装！

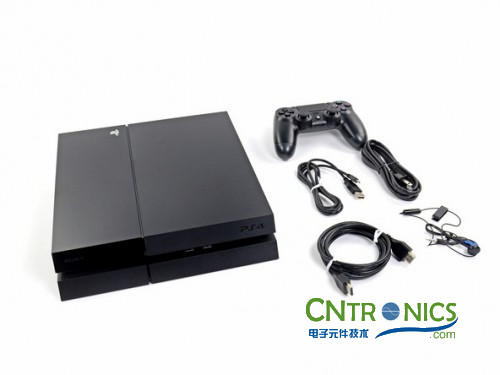

拆开盒子，所有设备。

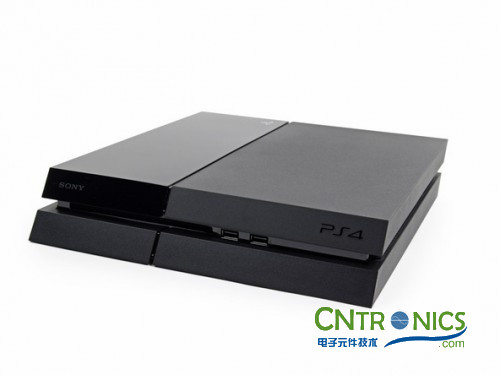

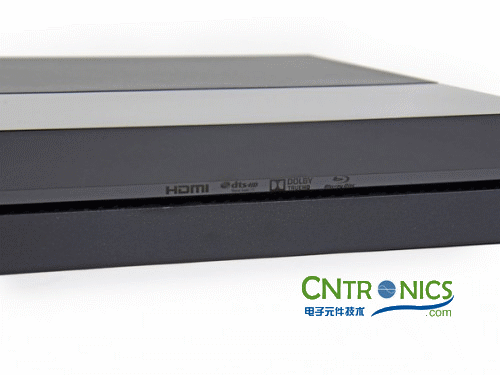

正面的特写。
后面的特写。

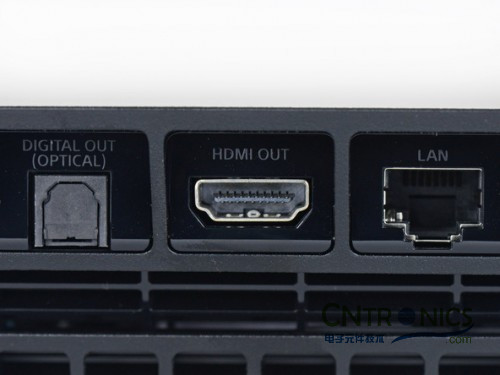

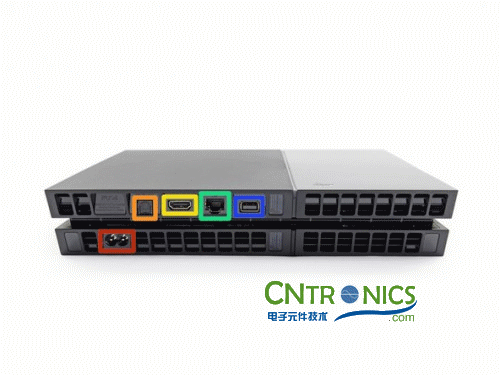

PlayStation 4的背面接口包括了背部接口：电源输入、数字光纤音频输出、HDMI、RJ-45以太网、Aux私有接口(可连接PlayStation Camera等设备)。
针对部分用户碰到的无法开机问题，已经确认源自HDMI，而惹祸的是接口内部的一小片金属向上弯曲，破坏了与数据线之间的连接，导致视频信号无法输出。

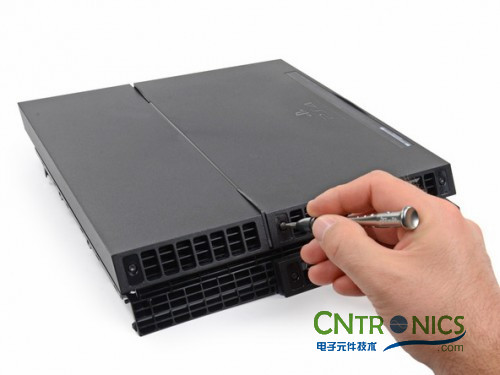

外壳的这一部分按住向外推即可取下。

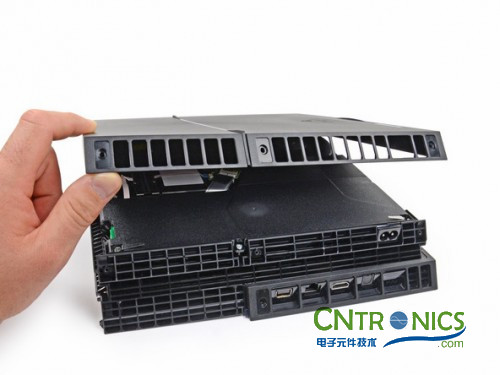

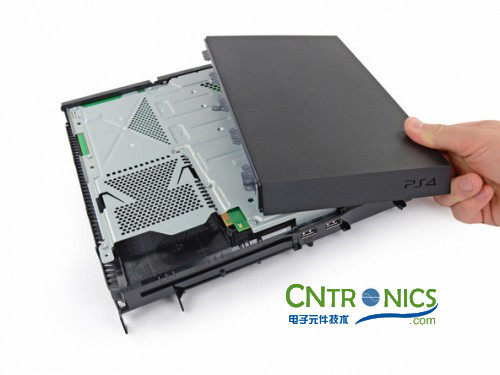

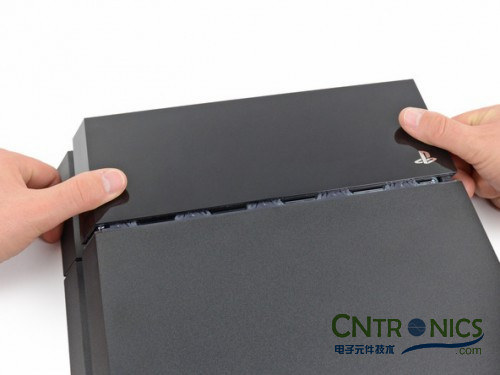

拿下外壳。

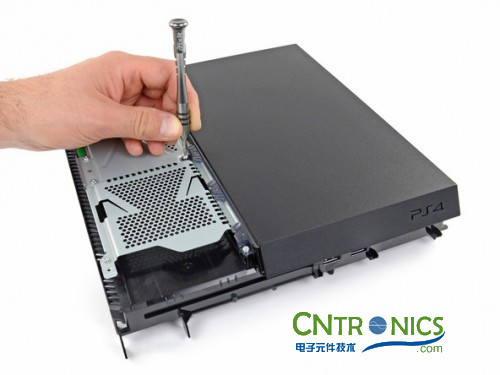

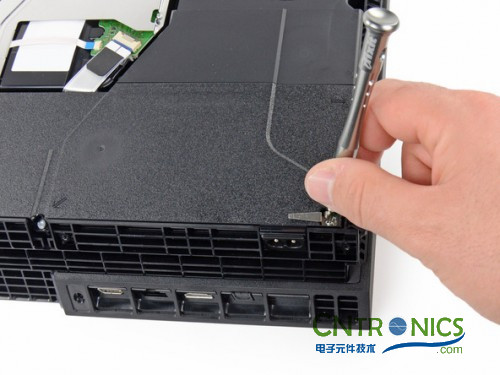

启用螺丝刀。

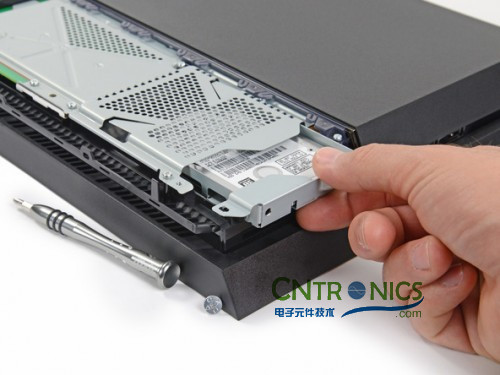

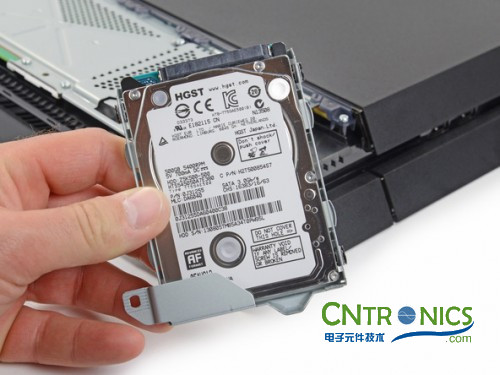

拔出硬盘。
来自西数旗下HGST，2.5寸，500GB容量，SATA 3Gbps接口，可随意更换其它大容量硬盘。
只要硬盘厚度不超过9.5毫米的笔记本标准硬盘规格都可以装上，不过那些12.5毫米的大尺寸就不行了。

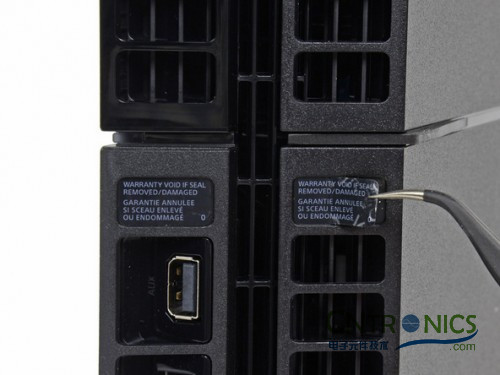

背部有四个贴纸，其中两个上边还有警告，提醒用户不要自己拆机。
弧形捻子，小心翼翼。

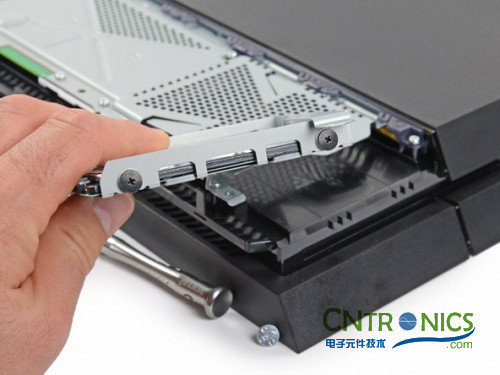

松开螺丝。
起开壳儿。
拧下安全螺丝后，第一眼看上去做工精细，组装得也很紧凑。
边角的螺丝也不仅仅是螺丝，而是起到某种作用的托架。

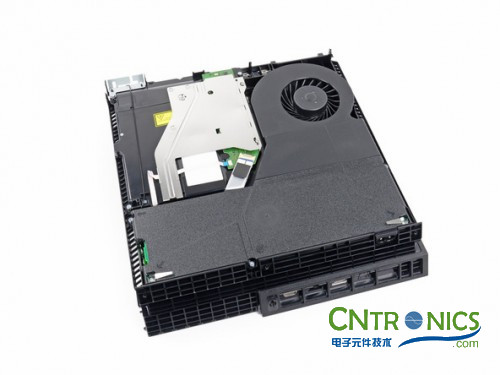

小小的PlayStation 4主机中内置了电源，这一点让体积比PlayStation 4大许多的Xbox One绝对自愧不如。

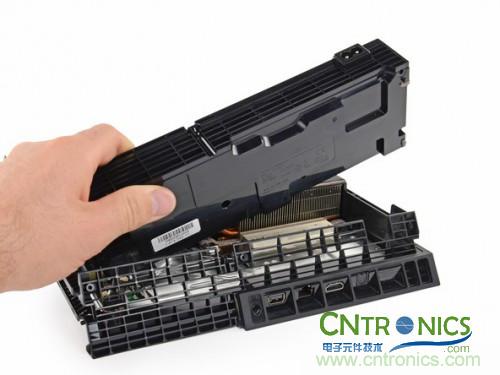

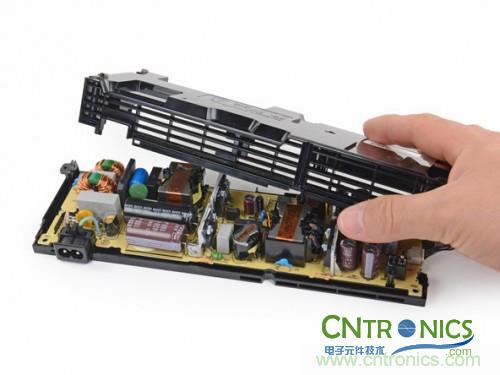

电源外壳非常容易取下，内部可见黄色PCB和各种电容、电感。

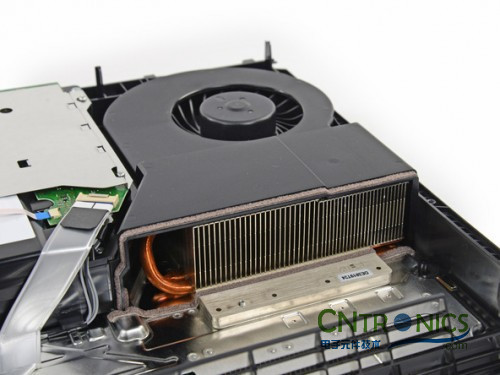

PlayStation 4的电源内置使得设计更加紧凑，但散热风扇就更重要了，可见其体积相当大，还贯穿着热管。
BD/DVD光驱是几颗螺丝固定住。注意它不向下兼容，无法读取PS3/PS2/PS1的游戏光盘。

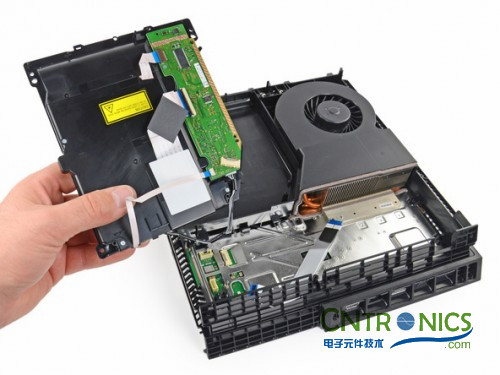

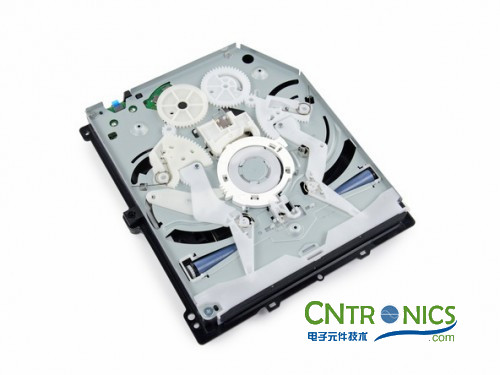

由于在机器内部，因此PlayStation 4的光驱并没有像普通光驱那样用外壳包裹起来，内部一览无余。

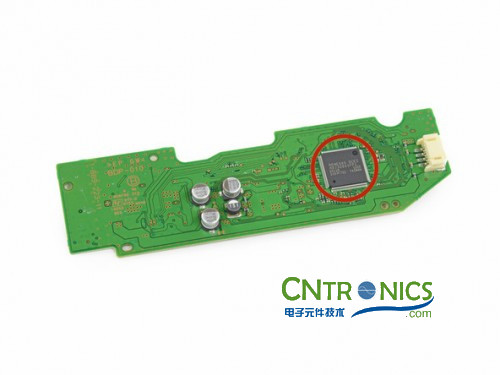

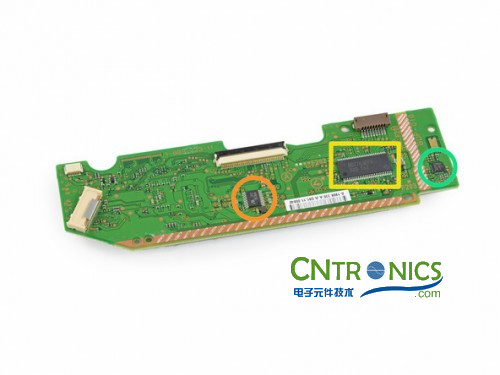

光驱电路板正面只有一颗瑞萨SCEI RJ832841FP1，用途位置，应该是控制芯片。
背面橙色Microchip Technology 312 3536A、黄色BD7763EFV 325 T62、绿色STM8ED 9H A07 VG MYS 331Z。

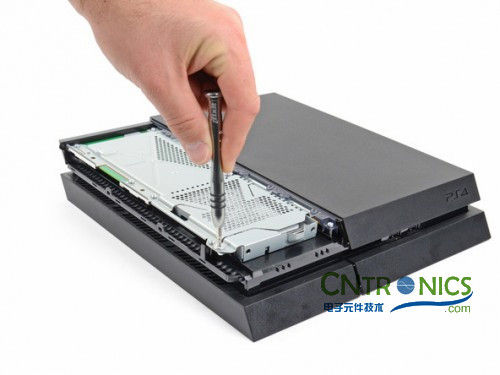

继续拧螺丝。

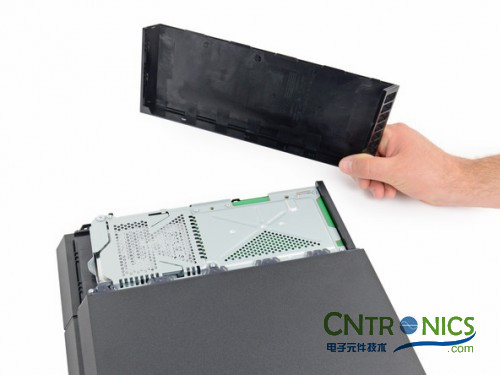

拿下外壳。

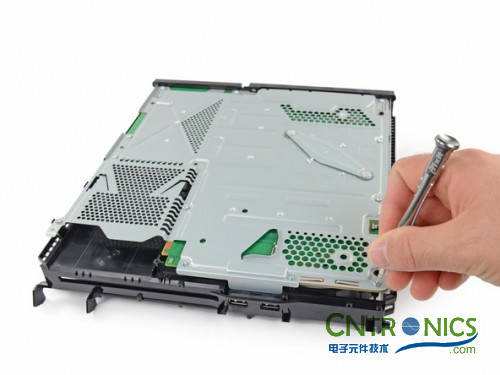

再次拧螺丝。

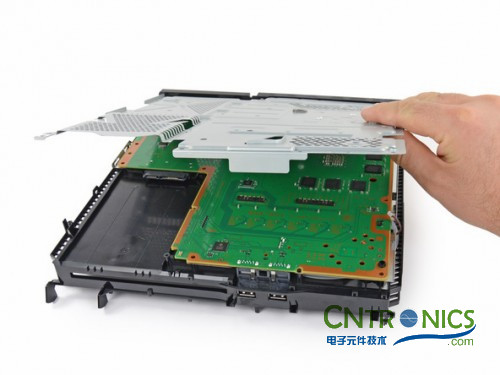

拆下PlayStation 4的后壳，拿开中间的支架，主板近在眼前。

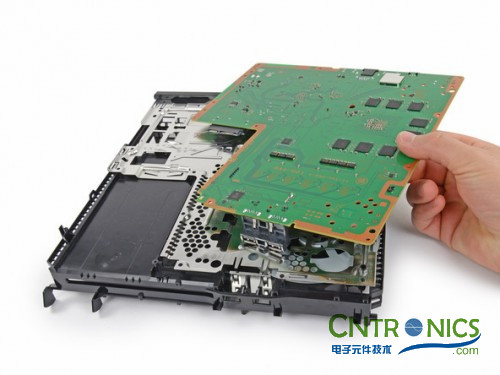

主板赫然呈现出来（好大）

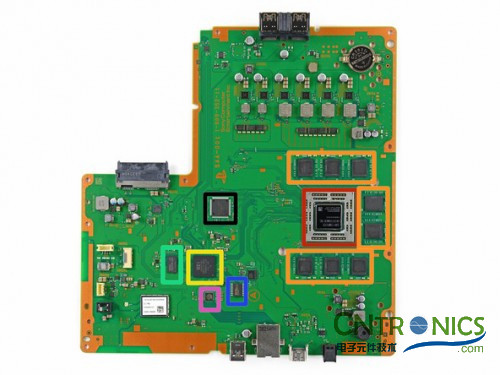

主板正面芯片元件包括：
红色：索尼电脑娱乐(SCEI) CXD90026G SoC处理器(AMD Jaguar CPU/GCN GPU)

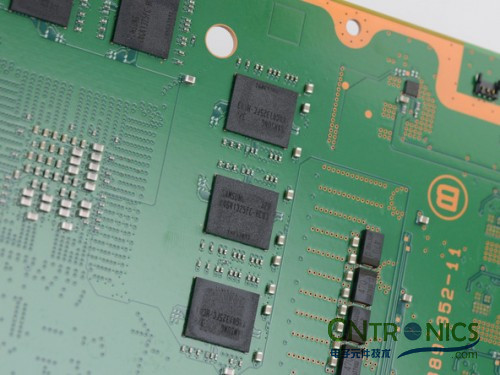

橙色：三星K4G41325FC-HC03 4Gb(512MB) GDDR5内存/显存颗粒，十六颗(正反面各一半)，总容量8GB
黄色：SCEI CXD90025G低功耗协处理器，网络任务专用
绿色：三星K4B2G1646E-BCK0 2Gb(256MB) DDR3缓存
蓝色：Macronix MX25L25635FMI 256Mb(32MB)串行Flash
粉色：Marvell 88EC060-NN82以太网控制器
黑色：SCEI 1327KM44S

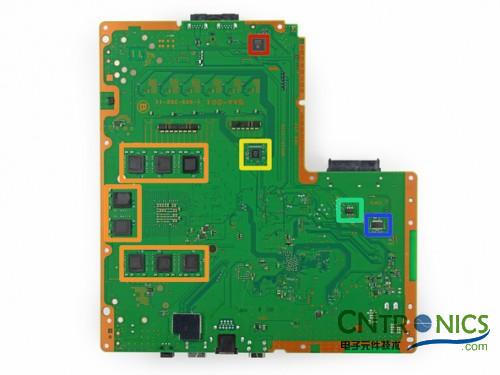

主板背面芯片元件包括：
红色：Genesys Logic GL3520 USB 3.0 Hub控制器
橙色：另一半内存/显存
黄色：International Rectifier 35858 N326P IC2X
绿色：Macronix 25L1006E CMOS串行Flash
黑色：39A207 1328 E1 3FU
三星GDDR5内存、显存。

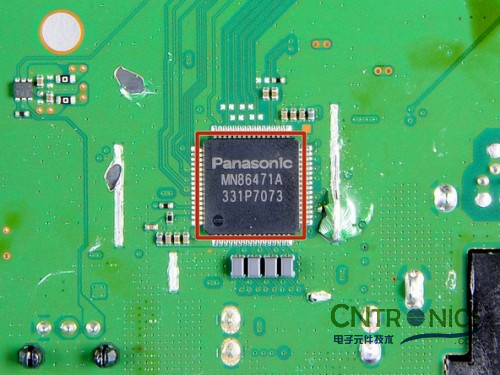

左下角黑色的，松下MN86471A HDMI通信芯片。

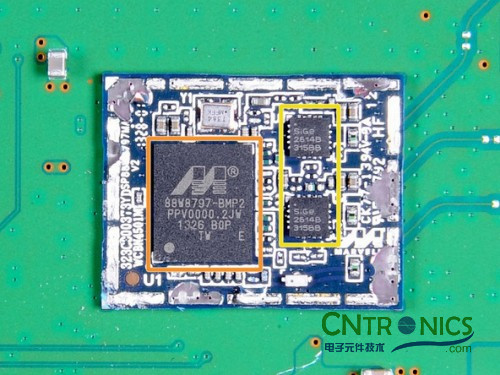

左下角白色的那个，揭开后发现是Marvell Avastar 88W8797-BMP2无线芯片，支持802.11n 2x2 Wi-Fi、蓝牙4.0、调频收音机。
主板下方的电磁屏蔽框架。

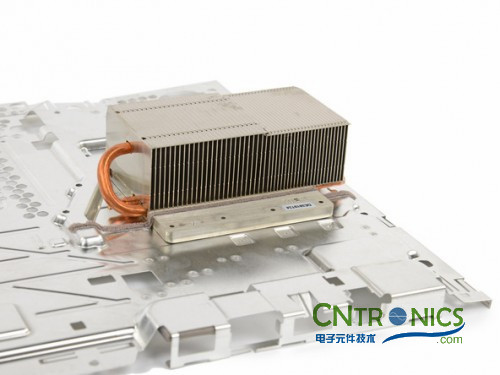

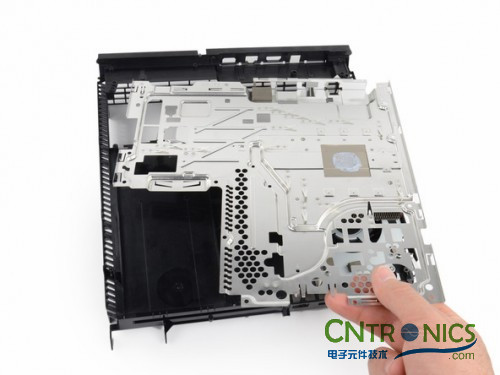

硕大的散热器被牢牢粘在了上边无法取下。PlayStation 4的电磁屏蔽支架边缘极其锋利，需要异常小心。
风扇！

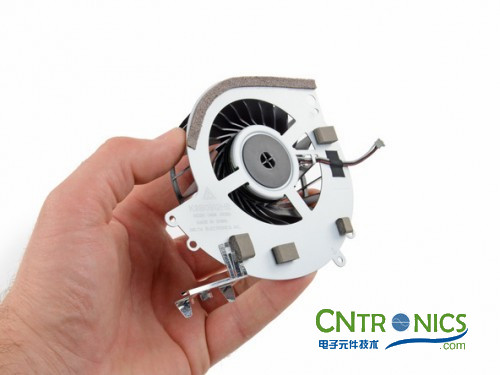

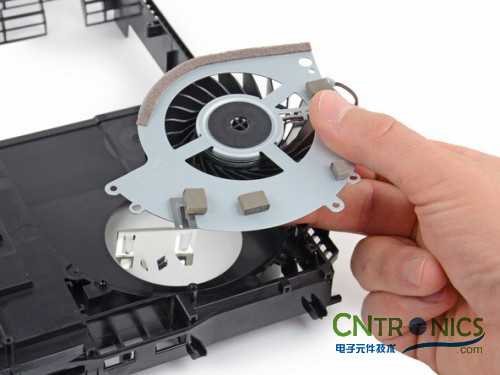

做工很棒的超大号风扇，相信会比PlayStation 3的散热性能提高不少，同时更安静，更智能。

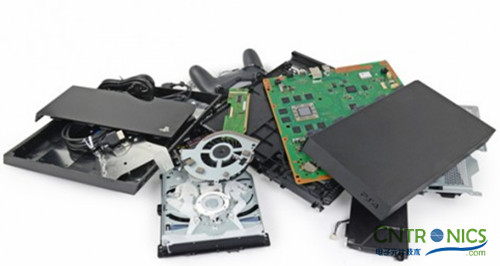

拆解完：堆了一堆。

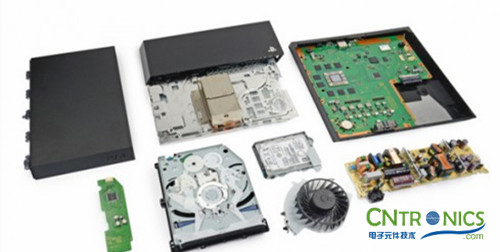

摆放整齐 来个全家福。
大神给PlayStation 4打出的维修指数为8分，基本还是非常容易维修。
结束语：怎么样，大饱眼福了吧，原来游戏机内部就是这种构造，小伙伴们有时间也可以试试拆解下，只是，千万别拆后装不上，那可就热闹了哦！
